HUELLA MÍNIMA. MÁXIMA POTENCIA DE CORTE.
Potencia BT40 con guías prismáticas de 70 N·m en un bastidor de 1,63 × 1,8 m apto para montacargas. Mecanice acero inoxidable AISI 304 con broca U-Drill de Ø60 mm.

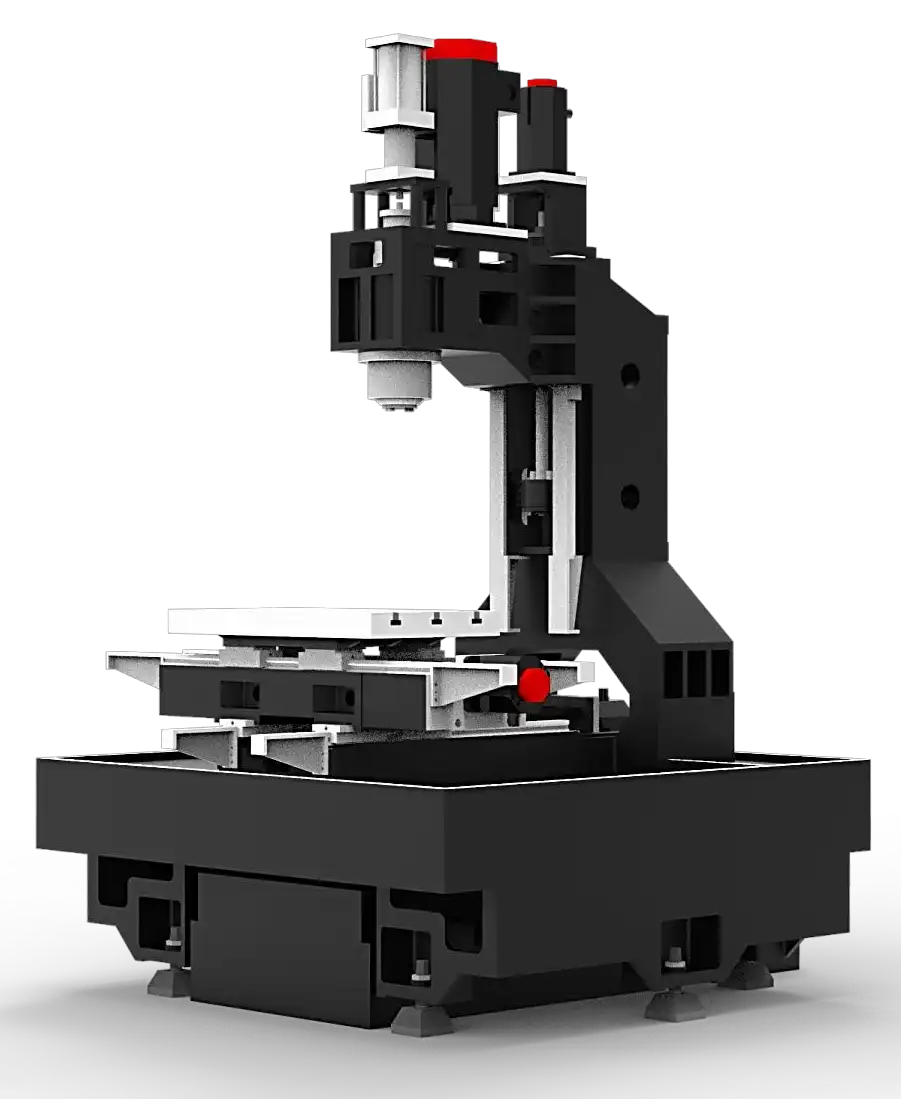

Arquitectura Monolítica de Guías Prismáticas: Construida para un Desprendimiento Severo de Metal
Haga clic o sitúe el cursor sobre cualquier nodo estructural para inspeccionar sus especificaciones. Fabricada con fundición gris Yunnan HT300, guías con Turcite-B rasqueteadas a mano y un husillo BT40 con 70 N·m de par.
Husillo BT40 para trabajo pesado que entrega 70 N·m de par continuo: el doble que un BT30 estándar. El cabezal de cuello corto (distancia del centro del husillo a la columna de 430 mm) elimina la flexión por apalancamiento ante cargas de corte radial severas.

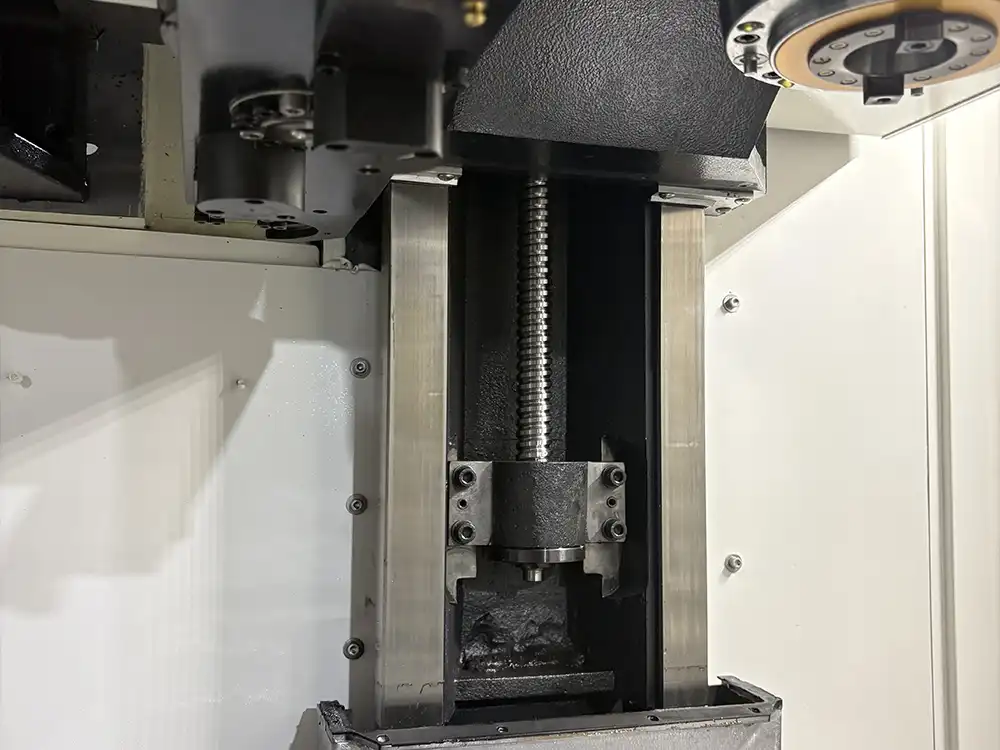

Guías prismáticas rectangulares templadas por inducción de alta frecuencia combinadas con revestimiento antifricción Turcite-B importado. Rasqueteadas manualmente por maestros artesanos a 18–22 puntos de contacto por pulgada cuadrada con microcavidades de retención de aceite.
Guías lineales de rodillos de alta rigidez sobredimensionadas #35 que proporcionan un posicionamiento ágil de 36 m/min con una alta capacidad de carga por contacto lineal. Accionadas por husillos de bolas rectificados taiwaneses C3 pretensados y servomotores de CA de alta inercia con un 30% más de par.

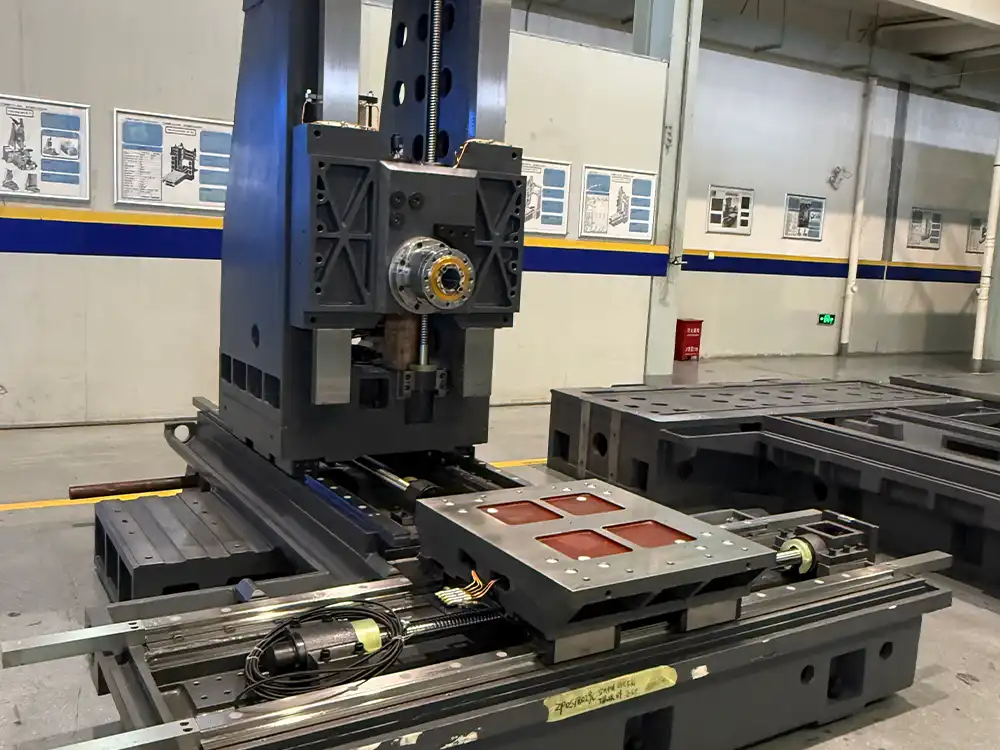

Fundida íntegramente en hierro gris perlítico de alta densidad Yunnan HT300. Sometida a dos ciclos de alivio de tensiones en horno eléctrico (a 550 °C y 600 °C) con geometría de columna en 'A' de gran envergadura y densas nervaduras diagonales cruzadas.
Mesa de trabajo rectificada de 750×400 mm que soporta hasta 300 kg de carga de pieza. Permite montar mordazas hidráulicas dobles, utillajes multicavidad de gran tamaño o una mesa giratoria CNC para 4º eje integrada.
Los canales colectores de refrigerante y las pendientes pronunciadas para evacuación de virutas están integrados directamente en la fundición de la robusta bancada monolítica, sin uniones de chapa soldada. Las virutas y el alto caudal de refrigerante CTS a 30 bar caen directamente al depósito posterior.
Materiales Difíciles, Tolerancias Estrictas: Piezas Probadas en Planta
Parámetros de Referencia Representativos — No Limitados a Estas 3 Industrias. Equipada con 70 N·m de par en el husillo y guías prismáticas con alta capacidad de amortiguación, la XDM-V540 destaca en todas las operaciones exigentes de desprendimiento de metal, incluyendo aleaciones de titanio, aceros para moldes y componentes de ingeniería pesada.
Cuerpos de Válvulas en Acero Inoxidable AISI 304/316
Fresado de cavidades con alto par BT40, perforación profunda con U-drill en conductos de fluido y roscado rígido de roscas para tubería M16 sin vibraciones.
Accesorios Sanitarios y Distribuidores Pesados
Mandrinado multicara y taladrado profundo en distribuidores de latón, bronce y acero inoxidable dúplex que requieren una estricta concentricidad de orificios.
Bloques Hidráulicos y Portaherramientas
Planeado pesado y taladrado de circuitos internos de aceite en aceros al carbono 42CrMo y S45C con alta carga de viruta y sin caídas de par del husillo.
DEJE DE ASUMIR COMPROMISOS. UNA SOLA MÁQUINA PARA SUPERAR DOS TRAMPAS DEL MERCADO.
Deje de tener que elegir entre «Demasiado grande para su nave» y «Demasiado débil para su acero». Descubra cómo la ingeniería de hardware asimétrica elimina los dos mayores dilemas en la fabricación de piezas pequeñas y medianas.
La Trampa del Mercado: Dos Extremos Defectuosos en el Mecanizado de Piezas Pequeñas
Por Qué Pierden Dinero los CompradoresMecaniza aceros duros con eficacia, pero pesa más de 5 toneladas y ocupa 7,0 m² en planta. No cabe en montacargas industriales estándar, impidiendo su instalación en plantas superiores y duplicando los costes de alquiler por metro cuadrado.
Entra en montacargas y ahorra espacio, pero el par del husillo apenas alcanza 25–35 N·m con guías lineales de bolas ligeras. Se cala de inmediato en acero inoxidable AISI 304 provocando violentas vibraciones, pésimos acabados y roturas continuas de plaquitas de metal duro.
Inaccesible a Plantas Superiores y Costes de Alquiler Desorbitados
Su peso supera la capacidad de los montacargas industriales estándar de 3 toneladas, exigiendo costosas grúas para instalación exclusiva en planta baja. Los extractores de virutas exteriores y los depósitos traseros sobresalen 2,8 m, bloqueando pasillos del taller y duplicando el alquiler por metro cuadrado.
Entra en Montacargas de 3 Toneladas; Instale un 50% Más de Máquinas
Garantizado para entrar directamente en montacargas estándar de 3.000 kg, facilitando su implantación en plantas superiores. La evacuación vertical escalonada descarga las virutas directamente a carros rodantes sin salientes exteriores, permitiendo albergar un 50% más de capacidad productiva en la misma superficie.
Se Ahoga en Acero Inoxidable 304; Rotura Crónica de Herramientas
Los husillos ligeros de alta velocidad BT30 carecen de par a bajas revoluciones. Las guías lineales de bolas con contacto puntual ofrecen una amortiguación mínima; en cuanto una broca de gran diámetro toca acero inoxidable AISI 304/316 o acero aleado, las vibraciones destrozan el acabado superficial y fracturan costosas plaquitas de metal duro.
2× Par Brutal de Corte; 90% de Amortiguación de Vibraciones
El husillo BT40 con transmisión por correa directa desata 70 N·m de par máximo. Las guías prismáticas rectangulares con Turcite-B rasqueteadas a mano proporcionan una inmensa fricción de deslizamiento superficial, absorbiendo el 90% de los impactos de taladrado para penetrar con broca U-drill de Ø60 mm en acero de una sola pasada continua.
Atasco por Virutas de Hierro; Lentos Ciclos de Picoteo
Las boquillas de refrigeración externas no pueden penetrar en agujeros profundos ni cavidades de válvulas. Las virutas calientes y enredadas se enrollan en el cuerpo de la broca, obligando a programar lentos ciclos de picoteo con continuos retrocesos de herramienta, cuadruplicando el tiempo de ciclo y arriesgando la rotura de la broca.
Taladros Profundos 5D en una Sola Pasada; Tiempo de Ciclo 3× Más Rápido

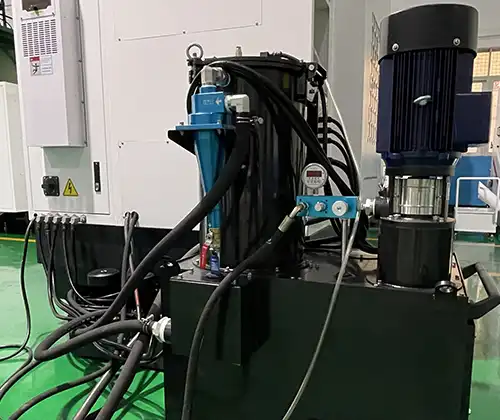

El fluido a alta presión de 30 bar de serie sale despedido a través del centro de la herramienta directo al fondo del taladro. La viruta es expulsada continuamente hacia el exterior, permitiendo taladrado U-drill en una única pasada hasta profundidades 5D sin retrocesos, triplicando la velocidad de producción.
Liberación de Tensiones Residuales; Bancada Deformada en 6 Meses
Los ensambladores de bajo coste recortan gastos utilizando fundición de hierro gris HT200 de baja calidad con un único envejecimiento natural a la intemperie. Tras 6 a 12 meses de mecanizado intenso, las tensiones internas retenidas se liberan, provocando distorsiones irreversibles en la bancada y la pérdida catastrófica de alineación geométrica.
Informes Metalúrgicos Certificados; ±0,005 mm Garantizados Durante 10 Años
Colada a partir de fundición gris perlítica de alta densidad Yunnan HT300 certificada con estructura interna de nido de abeja. Sometida a un segundo tratamiento térmico de alivio de tensiones en hornos eléctricos de recocido computarizados, bloqueando permanentemente la precisión JIS B6338 de ±0,005 mm.
Informes de Inspección de Calidad Certificados y Descargas de Ingeniería
Descargue las certificaciones metalúrgicas originales de fábrica, los registros de tratamiento térmico secundario en horno eléctrico y las fichas técnicas de ingeniería.
Informe de Revenido Secundario y Alivio Térmico de Tensiones de Fundición
Registro oficial de 14 páginas del tratamiento térmico en horno eléctrico que certifica las curvas secundarias de alivio de tensiones para eliminar tensiones residuales y asegurar una precisión geométrica permanente.
Descargar Informe (PDF)Informe de Inspección Estructural y Metalúrgica de Fundición Gris HT300
Informe certificado de ensayos físicos y metalúrgicos de fábrica que confirma la fundición gris perlítica de alta densidad HT300, la densa estructura de nervaduras en panal y la ausencia total de porosidades internas.
Descargar Informe (PDF)Certificado de Calidad e Inspección de Husillos de Bolas de Precisión Alemanes IF
Certificado oficial de calidad de precisión para el conjunto de husillo de bolas rectificado C3 de la marca alemana importada (IF), que valida la exactitud de micropaso y un movimiento con cero holguras.
Descargar Informe (PDF)Especificaciones Técnicas Oficiales y Planos Dimensionales del XDM-V540
Plano dimensional oficial de ocupación en planta de la máquina, esquema de ranuras en T de la mesa, curvas de par del husillo y especificaciones de acometida eléctrica extraídos del manual de fábrica.
Descargar Especificaciones (PDF)Parámetros Técnicos Completos (XDM-V540)
Totalmente ensayada y certificada bajo la norma industrial japonesa JIS B6338.
Recorridos y Área de Trabajo
| Recorrido Ejes X/Y/Z | 500 / 400 / 400 mm |
| Distancia Nariz del Husillo a la Mesa | 100 - 500 mm |
| Distancia Centro del Husillo a la Columna | 430 mm (Cuello Corto) |
| Dimensiones de la Mesa (L × A) | 750 × 400 mm |
| Capacidad de Carga Máxima en Mesa | 300 kg |
| Especificación de Ranuras en T | 3 - 18 × 126 mm |
Sistema de Husillo BT40 para Servicio Pesado
| Cono y Acoplamiento del Husillo | BT40 (Conicidad 7/24) |
| Velocidad Máxima del Husillo | 8,000 rpm (Transmisión por Correa) |
| Potencia del Motor Principal | 11 / 7.5 kW (Pico/Continuo) |
| Par Máximo del Husillo | 70 N·m (Continuo) |
| Refrigeración a Través del Husillo (CTS) | 30 Bar (Alta Presión) |
| Diámetro Máx. Broca U-Drill en Macizo | Ø60 mm (Acero Inoxidable 304) |
Movimiento, Avances y Precisión
| Avance Rápido Ejes X/Y | 36 m/min (Guías de Rodillos #35) |
| Avance Rápido Eje Z | 24 m/min (Guías Prismáticas Templadas) |
| Rango de Avance de Corte | 1 - 10,000 mm/min |
| Precisión de Posicionamiento (JIS B6338) | ±0.005 mm |
| Repetibilidad (JIS B6338) | ±0.003 mm |
| Especificación de Husillos de Bolas | Taiwán C3 Rectificados y Pretensados |
Estructura, Refrigeración y Suministros
| Material y Grado de Fundición | Hierro Gris Perlítico Yunnan HT300 |
| Estándar de Tratamiento Térmico | 2× Recocido en Horno Eléctrico |
| Capacidad del Almacén de Herramientas | 16T Brazo Mecánico de Leva ATC |
| Peso de la Máquina (Neto / Bruto) | 3,000 / 3,200 kg |
| Dimensiones en Planta (L × A × H) | 1.63 × 1.80 × 2.45 m |
| Compatibilidad con Montacargas | Apta para Montacargas de 3.000 kg |
