石墨材料凭借其卓越的导电性、极高的耐热性（在惰性气体保护下可耐受 3000°C 高温）以及化学惰性，已成为锂电池负极/双极板、电火花成型加工（EDM）电极以及半导体单晶热场等领域的关键基础材料。然而，人造石墨与天然石墨固有的物理特性——尤其是低断裂韧性、各向异性的层状微观结构以及强磨蚀性粉尘的产生——为机械切削带来了严峻挑战。采用高精度CNC系统驱动的现代石墨钻孔工艺正在突破传统加工瓶颈，推动石墨零缺陷、高效率及绿色环保化生产。
一、高精密石墨钻孔工艺的核心行业痛点
1. 材料脆性导致的加工缺陷
- 孔口崩边与微裂纹： 由于石墨层间范德华力较弱，传统石墨钻孔工艺在进刀和出刀位置极易发生严重的切出爆孔与崩边。崩边缺陷尺寸往往达到公称孔径的 15% 至 20%（例如在 φ3.0 mm 的孔出口处崩边超过 0.45 mm）。在 EDM 电极制造中，此类边缘缺陷会降低放电稳定性，使电蚀效率下降多达 30%。
- 大长径比深孔分层： 当深孔长径比超过 5:1 时，传统的轴向推力易引发石墨内部产生阶梯状分层，导致孔内壁表面粗糙度超出 Ra 3.2 μm。
2. 刀具磨损与失效机制
- 极度磨粒磨损： 石墨材料中的硬质夹杂物（如残余碳化硅 SiC 或金属杂质）会导致切削刃迅速发生微崩刃和后刀面磨损。未涂层的整体硬质合金钻头在加工不到 500 个孔后往往就会失效，其使用寿命不足加工普通结构钢时的 10%。
- 热黏附与排屑失效： 切削区温度超过 200°C 时，极细的石墨微粉易在钻头排屑槽内压实，造成严重的切屑堵塞（排屑槽堵塞率 >40%），导致扭矩剧增并引发钻头折断。
3. 尺寸精度与几何公差偏差
- 孔斜与锥度偏差： 在氢燃料电池双极板或半导体热场部件的深孔钻削中，钻头偏斜（Drill Walk）和锥度误差常在 0.05 mm 至 0.10 mm 之间，严重破坏气体或流体的均匀扩散。
- 位置度漂移： 主轴热伸长与微小振动容易使孔位公差超出半导体行业极为严格的控制标准（±0.005 mm）。
4. 严峻的环境、健康与安全（EHS）风险
- 可燃性粉尘爆炸隐患： 石墨细微粉尘具有较低的爆炸下限（LEL 约为 60 g/m³）。无控集尘极易引发严重的工业安全事故。
- 职业健康危害： 悬浮在空气中粒径小于 5 μm 的石墨颗粒存在极高的呼吸道健康风险（尘肺病）。传统的湿式切削冷却液会产生难以处理的石墨废液，而普通的干式抽风过滤系统对微粉的过滤效率往往低于 90%。
二、高精度数控钻床在石墨钻孔工艺中的创新应用
1. 动态精密补偿与运动控制

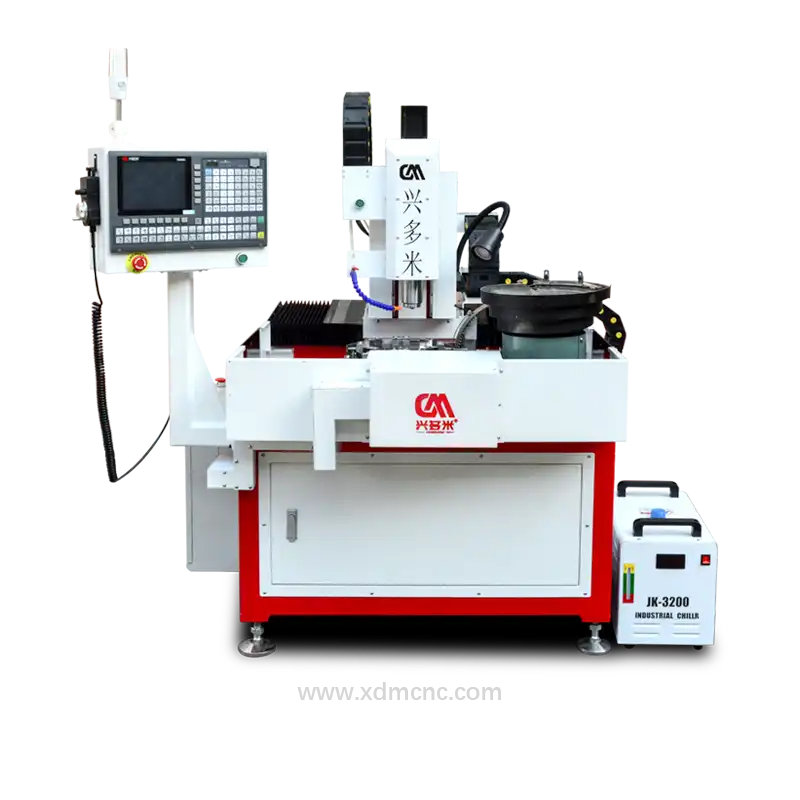

用于专业石墨钻孔工艺的现代数控加工中心集成了高分辨率全闭环反馈系统： * 亚微米级光栅尺反馈： 纳米级直线光栅尺反馈确保绝对定位精度保持在 ±1.0 μm 以内。 * 主动减振算法： 采用高精度动平衡的高速主轴，在转速高达 30,000 RPM 时仍可将径向跳动控制在 0.5 μm 以下。 * 微孔加工突破： 工业级 DUOMI 兴多米钻孔机在微孔加工（φ0.5 mm）中可将出口崩边控制在 0.02 mm 以内，使锂电池负极集流体和燃料电池流道板的高密度打孔成为可能。
2. 基于 AI 驱动的自适应进给与参数优化
- 材料密度实时感知： 机器学习模型通过监控主轴电机负载、扭矩波动及声发射信号，实时感知石墨局部密度变化（1.50 至 1.90 g/cm³）及晶粒尺寸（5 至 20 μm）。
- 动态切削速度控制： CNC 控制器动态调整主轴转速（8,000–30,000 RPM）和进给量（0.5–5.0 μm/rev），防止钻透瞬间发生微观断裂，使刀具整体切削寿命提升 200% 以上。
3. 一体化负压吸尘与干式粉尘治理
- 正压风帘隔离： 高速气流在主轴周围形成隔离边界，防止粉尘逸散到机床罩壳之外，逸散率控制在 5% 以下。
- 多级 HEPA 与静电过滤： 结合静电除尘器与 H14 级 HEPA 过滤系统，对低至 0.3 μm 的微粒捕集效率高达 99.97% 以上。
- 符合无尘车间标准： 兴多米 DNC 系列石墨专用数控机床可将车间环境悬浮颗粒物浓度控制在 <1.0 mg/m³，完全符合 OSHA 及 EU-OSHA 职业卫生标准。
4. 专用刀具材料、涂层与微观几何结构
| 刀具规格 / 技术参数 | 标准硬质合金钻头 | DLC涂层微孔钻头 | CVD金刚石涂层钻头 |
|---|---|---|---|
| 摩擦系数（对比石墨） | ~0.60 | ~0.15 | ~0.10 |
| 耐热极限 | 500°C | 600°C | >800°C |
| 平均刀具寿命（加工孔数） | < 500 | 2,500 - 4,000 | > 10,000 |
| 容屑槽几何结构优化 | 标准 30° 螺旋角 | 抛光双螺旋槽 | 抛物线变螺旋角 |
| 主要应用场景 | 粗加工 / 通用加工 | 精密EDM石墨电极 | 大批量电池负极板/双极板 |
- CVD 金刚石与 DLC 涂层： 微晶金刚石涂层显著降低摩擦力，抵抗极度磨粒磨损，并在长时间加工循环中保持锋利的切削刃半径（<3 μm）。
- 自定心几何设计： 双顶角设计消除了钻头横向偏斜，无需预钻中心孔即可将同轴度误差控制在 0.005 mm 以内。
三、先进石墨钻孔工艺的典型工业应用
1. 锂离子电池负极板与双极板加工
- 技术目标： 在多孔（孔隙率 30%–50%）人造石墨板（厚度 1.2 mm）上高精度微孔钻削 φ0.8–1.5 mm 通孔，以优化电解液浸润与锂离子扩散速率。
- 应用效果： 采用兴多米专用高倍速多主轴钻孔平台，连续加工效率达 150 孔/分钟，同时粉尘浓度严格控制在 0.5 mg/m³ 以下。
2. 航空航天与汽车模具 EDM 石墨电极制造
- 技术目标： 在超细晶粒（晶粒尺寸 <5 μm）高密度石墨块上进行密集排孔，加工狭窄的冲液孔。
- 应用效果： 彻底解决了薄壁筋条上的宏观崩边问题，保证了 EDM 放电间隙的一致性，将下游模具电火花加工速度提升了 30%。
3. 半导体热场部件制造
- 技术目标： 在高纯等静压石墨加热器、承载座及单晶直拉炉隔热屏上进行深孔钻削。
- 应用效果： 在长径比超过 8:1 的深孔加工中，将孔直线度和锥度误差控制在 0.02 mm 以内，有效防止热量泄漏，确保硅单晶拉制区域温度均匀分布。
四、石墨钻孔工艺切削参数推荐
为获得最长的刀具寿命并最大限度减少孔口崩边，建议技术人员参考以下优化参数配置：
- 切削线速度 ($V_c$)： 金刚石涂层硬质合金刀具推荐使用 120–250 m/min。
- 每转进给量 ($f_n$)： 0.002–0.015 mm/rev（在进刀和穿透爆孔阶段，进给率应降低 50%）。
- 吹气排屑与吸尘策略： 采用干式切削，配合通过刀具内冷孔施加的高压内部吹气（6–8 bar），并结合切削点吸尘罩（吸风风速 >25 m/s）。
- 刀具维护周期： 实时监控高频主轴电流信号；当刀具后刀面磨损量（$VB$）超过 0.15 mm 时及时更换或重新涂层，以防工件发生突发性分层破坏。
