新能源加工钻孔技术：高精度数控钻孔加工解决方案

随着全球绿色能源转型不断加速，新能源钻孔技术已成为现代高精度制造的关键一环。电动汽车（EV）、光伏发电（PV）以及氢燃料电池生产的快速增长，对加工精度、效率与可靠性提出了前所未有的苛刻要求。

在加工易碎、多层或高密度复合材料时，传统机械钻孔工艺常遇到废品率高、刀具磨损快及热损伤严重等问题。针对新能源加工钻孔特别优化的现代智能微孔数控钻孔机系统，成功突破了这些传统工艺瓶颈，实现工业级 CPK 值（>1.33）和超过 99% 的加工成品率。

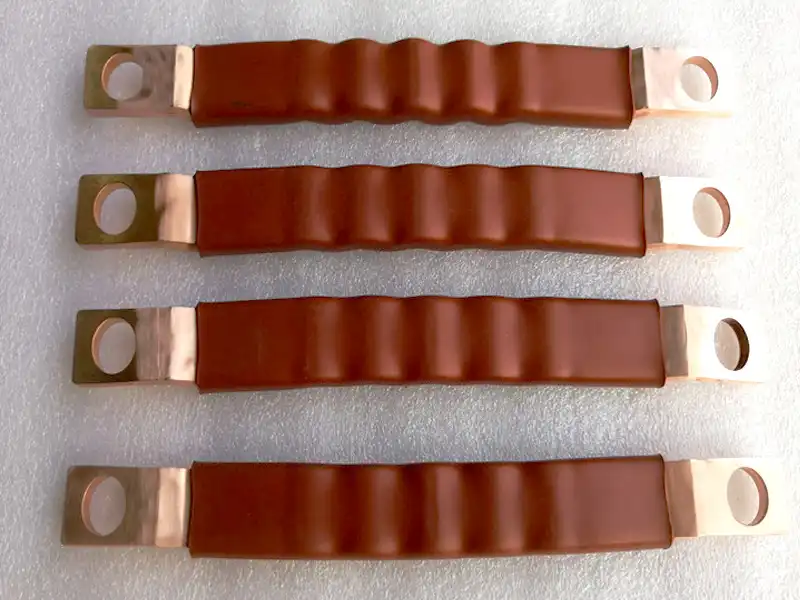

图1：新能源领域软连接铜排零部件的高精度数控钻孔加工展示。

新能源钻孔加工的四大核心挑战

1. 易碎与脆性材料加工

清洁能源零部件广泛采用脆性基材，在标准切削力下极易损坏： * 光伏硅片（厚度 <160μm）： 传统机械钻孔易引发微观裂纹，导致硅片破裂率高达 12% 以上。 * 固态电池陶瓷隔膜（基于 $Al_2O_3$ / $ZrO_2$）： 边缘崩边会导致在工作压力下的气密性下降高达 40%。 * 氢燃料电池石墨双极板： 材料高脆性易导致表面剥落；若无集成式负压吸尘系统，微细导电石墨粉尘会带来严重的气密失效与短路风险。

2. 多层复合结构分层

• 叠片式锂电池电极： 交替层叠的铜箔/铝箔与活性涂层在高速冲压/钻孔过程中容易发生层间错位。仅 0.1 mm 的错位就会使电池容量降低高达 15%。
• 质子交换膜燃料电池（PEMFC）： 当钻孔温度超过 200°C 时，七层复合膜电极会出现热降解，产生热影响区（HAZ）并引发层间分层。

3. 微孔阵列严苛的公差要求

• 钙钛矿太阳能电极网格： 需要超小孔径阵列（$\phi 50\mu m \pm 2\mu m$）。传统机械钻孔无法保证孔径一致性（$CPK < 1.0$），而未经补偿的标准激光钻孔则会留下热损伤（$HAZ > 20\mu m$）。
• 电解水制氢电极： 高密度阵列要求每平方厘米（$cm^2$）加工超过 5,000 个精密微孔。

4. 高昂的生产成本与刀具快速磨损

根据彭博新能源财经（BloombergNEF）的行业标杆数据，零部件机械加工占动力电池模组生产成本的 18%。硬质合金刀具的快速磨损（传统刀具寿命 $< 2,000$ 孔）加上低于 85% 的成品率，构成了巨大的运营成本（OPEX）瓶颈。

新能源数控钻孔机的技术创新

为了突破这些加工壁垒，专用的数控新能源钻孔技术集成了实时传感器反馈、高速主轴与混合能量场辅助加工。

高精度动态闭环补偿

通过将直驱直线电机与连续激光测距传感器集成，实时闭环控制可确保深度定位精度在 $\pm 1\mu m$ 以内。例如，特斯拉 4680 电池极耳钻孔工艺利用多轴数控微孔钻床系统，将孔径公差紧紧控制在 $0.05\text{ mm}$ 以内，实现了 99.3% 的加工成品率。

智能 AI 工艺参数优化

内置 AI 算法分析材料物理特性（如硅片晶向或陶瓷孔隙率），自动匹配平衡主轴转速（$20,000–80,000\text{ RPM}$）与进给速度（$0.5–50\mu m/\text{转}$）。宁德时代（CATL）第 5 代 CTP 电池模组生产线应用此项技术，每秒可完成多达 120 个孔的加工——产能相比传统系统提升了 300%。

混合能量场加工技术

• 超声波振动辅助钻孔（UAD）： 施加高频轴向振动，使峰值切削力降低高达 90%，有效防止储氢气瓶用碳纤维复合材料（CFRP）钻孔时的分层现象。
• 低温 MQL 微量润滑： 将加工区域温度严格控制在 $80^\circ\text{C}$ 以下，防止热敏感的 PE/PP 电池隔膜熔化。
• 光伏玻璃零崩边钻孔： 高速多轴数控钻孔解决方案可在光伏异质结 TCO 导电玻璃上实现无崩边的微孔加工。

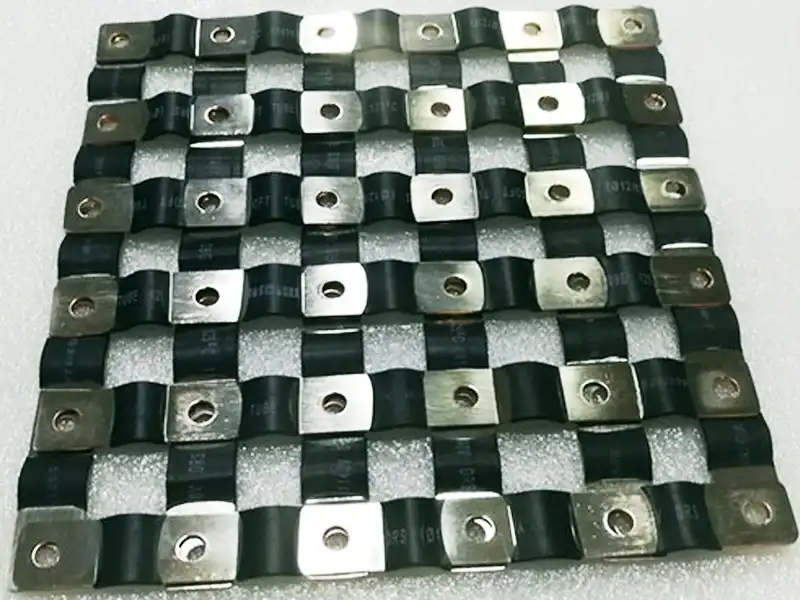

图2：自动化多轴数控钻孔机优化新能源动力电池模组软连接加工。

工业应用场景与市场影响

1. 动力电池制造（电动汽车与储能）

• 电极流孔与铜母排： 高速微孔钻孔（$\phi 0.3\text{ mm}$）结合连续负压吸尘排屑，将金属粉尘污染控制在 $0.1\text{ mg/cm}^2$ 以下，从源头杜绝电池内部短路隐患。
• 市场增长： 根据高工锂电（GGII）调研数据，2023 年全球动力电池数控钻孔设备市场规模达到 27 亿美元，预计到 2026 年将突破 50 亿美元。

2. 光伏太阳能组件生产

• 钙钛矿与异质结金属化： 自动化数控钻孔实现了栅线连接点的精准定位，且不会对脆弱的硅基底造成微裂纹，显著提升了光伏组件的组件效率损失比（CTM）。

3. 氢燃料电池零部件制造

• 石墨与金属双极板： 多主轴高速数控钻孔机系统可高效完成每块极板上数千个微型气道和定位孔的加工，无毛刺产生，确保整个燃料电池电堆的严密气体密封。
