3轴数控钻孔机的工程演进
在全球制造业中，精密加工已成为企业核心竞争力的基石。无论是生产汽车零部件、钢结构件、电气机箱还是热交换器，能够高效、重复地加工出高精度的孔，直接决定了产品的质量和结构完整性。
正因如此，3轴数控钻孔机已成为现代工业生产中不可或缺的关键设备。
与传统的台钻、摇臂钻或半自动钻孔设备不同，3轴数控钻孔机通过X、Y、Z三个独立线性轴的联动，实现可编程的精密控制。这使制造企业能够以极低的人工干预和零手动划线误差，完成高度受控的钻孔、铰孔和攻牙加工。
随着现代制造业对加工公差的要求日益严苛以及生产批量的扩大，规模化生产企业越来越依赖兴多米（DUOMI CNC）的专业解决方案。兴多米的3轴数控钻孔机系统专为工业连续高负荷作业而设计，完美融合了高结构刚性、智能自动化与微米级运动控制。
运动学工作原理：三轴联动协同控制
现代3轴数控钻孔机通过笛卡尔坐标系中三个基础轴的实时插补运动来运行。在整个加工循环中，每个轴都承担着特定的空间定位与切削加工职责：
1. X轴运动（水平横向定位）
- 功能： 控制主轴或工作台的水平横向移动（左右方向）。
- 应用： 在宽幅工件（如钢结构板材、管板或铝型材）上实现钻孔主轴的精准横向定位。
- 精密工程： 兴多米采用高分辨率交流伺服驱动器，搭配精密C3级滚珠丝杠或直驱线性导轨系统，确保在长行程内重复定位精度高达 ±0.005 mm。
2. Y轴运动（水平纵向定位）
- 功能： 控制工作台或龙门架的前后纵向移动。
- 应用： 在水平面上建立精确的坐标对齐，无需手动分度即可实现复杂的阵列多孔连续自动钻孔。
- 结构刚性： 在重型钢结构加工中，单张板材需要加工数百个孔，Y轴的超强稳定性可确保孔距均匀一致，完全符合国际ISO 2768-m标准。

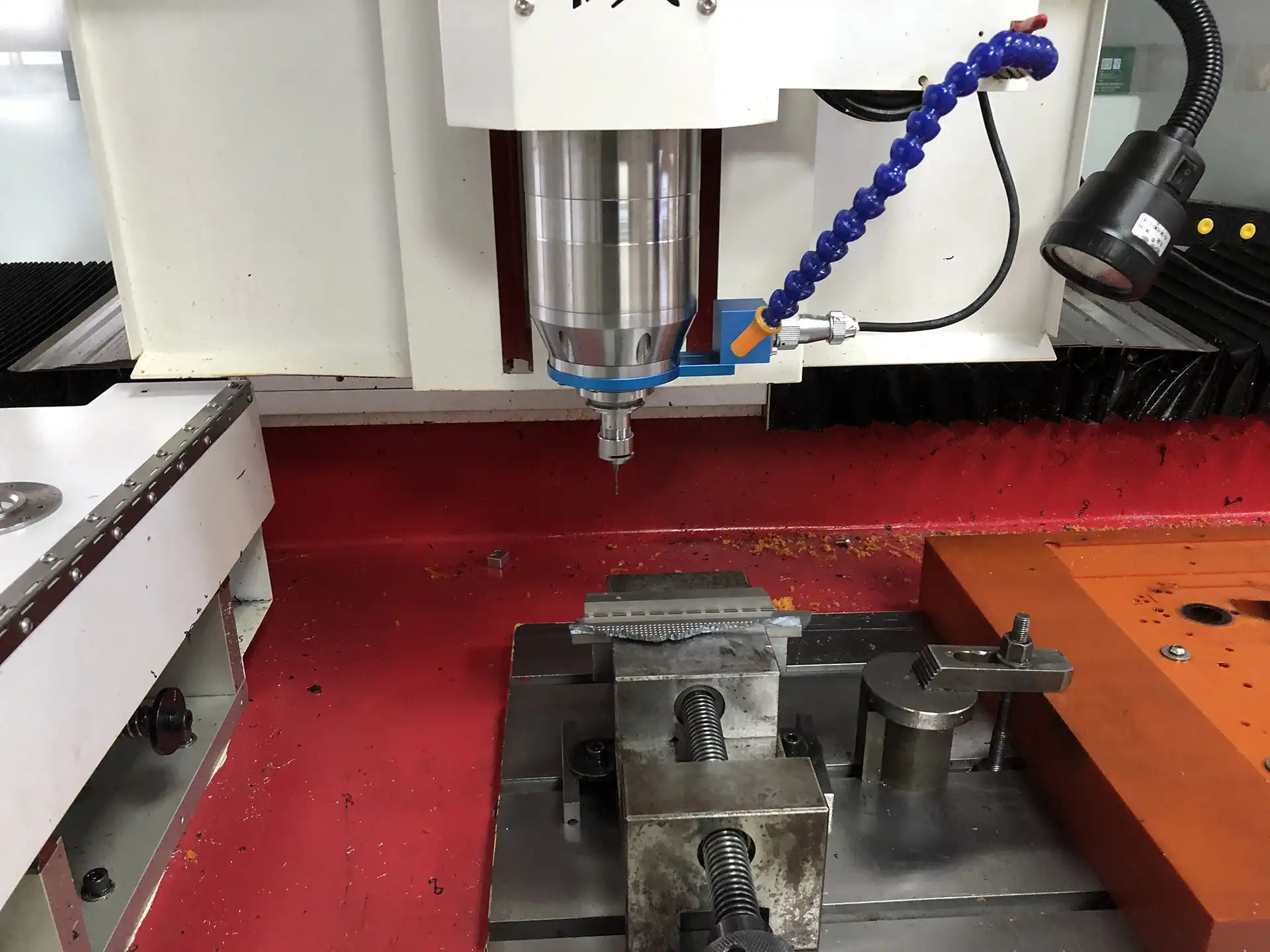

3. Z轴运动（垂直主轴进给与深度控制）
- 功能： 控制主轴的垂直下刀、进给速度及退刀速度。
- 管控的关键变量：
- 钻孔切削深度控制
- 可编程排屑循环（深孔啄钻）
- 接触工件表面时的进给优化
- 刚性攻牙的同步螺纹深度
- 主轴动力学： 兴多米设计了配备变频矢量控制的先进电主轴（转速高达12,000 RPM），在整个深孔加工循环中保持恒定的切削扭矩和稳定的轴向推力。
兴多米3轴钻孔系统的技术优势
高精度的孔加工不仅依赖于控制软件，更需要机电一体化工程的完美平衡。
核心性能技术参数
| 技术规格参数 | 兴多米标准基准 | 生产效益 |
|---|---|---|
| 定位精度 (ISO 230-2) | ±0.008 mm / 300 mm | 消除累计孔位对齐误差 |
| 重复定位精度 | ±0.005 mm | 确保批产零件100%互换性 |
| 主轴转速范围 | 3,000 – 12,000 RPM | 轻松应对铝合金、碳钢及不锈钢加工 |
| 控制系统 | 高速3轴数控系统 | 支持G代码、CAD/CAM导入及宏程序循环 |
| 机床结构 | 高密度米汉纳铸铁床身 | 高速进给时具有优异的吸振减震性能 |
机械刚性与抗震结构
刀具振动会直接导致孔圆度超差（椭圆孔）、表面光洁度差以及刀具异常磨损。兴多米通过以下设计有效抑制结构共振： * 采用经热应力消除（退火）处理的重型铸铁机架。 * 采用宽跨距滚柱直线导轨，以获得最大的动态承载能力。 * 优化机床重心设计，抑制高速快移（高达24 m/min）过程中的谐波振动。
高速伺服驱动与闭环反馈
兴多米为每台3轴数控钻孔机配备了高扭矩光电编码器伺服电机。这种闭环控制系统可实时监测并纠正定位误差，有效补偿长时间高负荷生产过程中的热变形。
推动行业应用的工业自动化与投资回报率（ROI）
现代自动化工厂引入3轴数控钻孔机，旨在解决关键的制造瓶颈：
- 节省人工与安全保障： 传统摇臂钻床需要熟练工专人操作，且存在安全隐患。使用兴多米设备，一名操作员即可同时管理多台机床，实现节省人工数控专机作业。
- 大幅降低单件加工工时： 自动换刀系统（ATC）与高速快移速度，使非切削空行程时间比传统设备缩短高达60%。
- 多工艺复合加工： 支持在一次装夹中完成传统麻花钻孔、高速啄钻、硬质合金舍弃式钻头钻孔、热熔钻孔、锪孔及刚性攻牙等多种工艺。
- 稳定的批产质量： 数字化G代码编程确保第1个孔与第10,000个孔具有完全一致的尺寸公差，满足汽车行业ISO/TS 16949等严苛的质量标准。
