高精密数控钻削中的半导体真空吸附技术
在现代半导体制造工艺中，将专用半导体真空吸附工装夹具与高速数控钻孔系统深度整合，是达到微米级尺寸公差的关键技术路径。随着硅片、玻璃基板以及微电子封装件日益趋向超薄化与脆性化，传统的机械式平口钳或压板装夹极易诱发局部应力集中，导致工件产生微观裂纹甚至翘曲破裂。

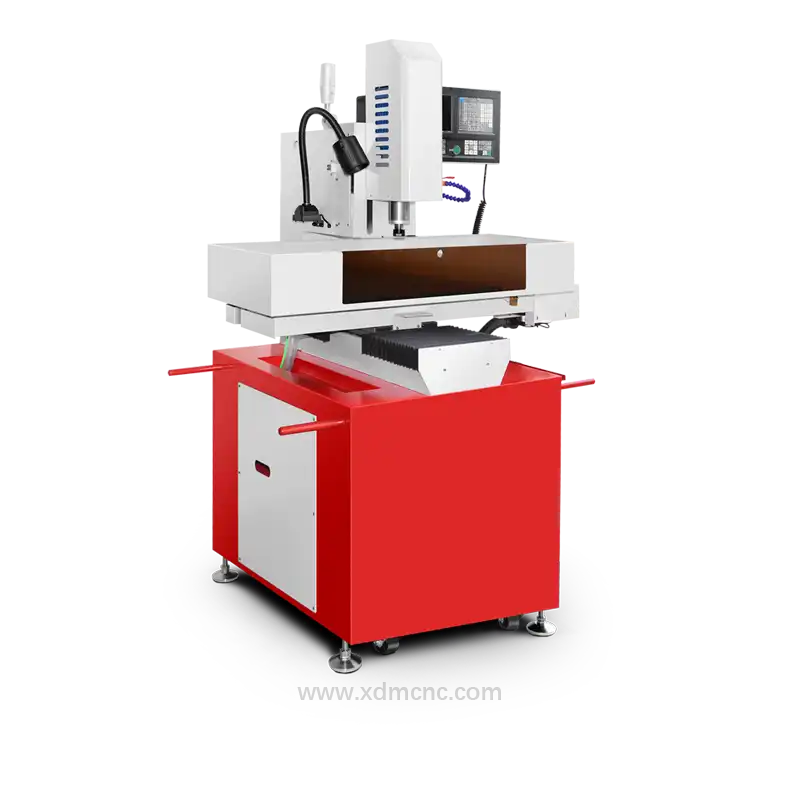

真空吸附工装夹具能在娇贵基板表面实现极其均匀的负压分布，在进行微孔钻削时有效杜绝基板翘曲与局部应力积聚。通过将非接触式多孔陶瓷吸盘或防静电高分子材料与多轴数控钻孔机配套使用，制造厂家可在进行高速微孔成形、沉头孔加工及微通孔（Via）钻削时，保证工件整体结构零变形。
半导体制造中的核心应用场景
1. 半导体晶圆加工与基板精密钻孔

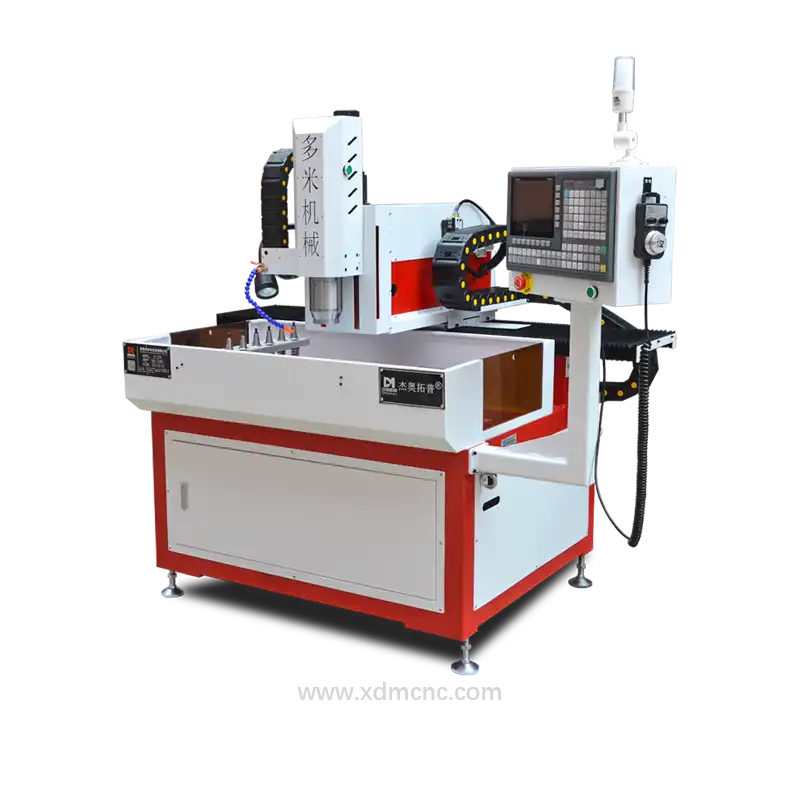

在半导体晶圆加工阶段，高真空吸盘能够稳固吸附单晶硅（Si）、碳化硅（SiC）、氮化镓（GaN）及高纯石英晶圆。主轴转速超过 60,000 RPM 的高速数控钻孔机系统主要用于硅通孔（TSV）打孔与器件安装固定孔加工。依托 -80 kPa 至 -98 kPa 负压区间的精密装夹，可彻底消除基板位移，将定位精度与重复定位精度严格锁定在 ±0.002 mm 以内，有效避免晶圆边缘微崩缺。
2. 微电子组装与 IC 封装制程
在集成电路封装组装、晶圆级芯片封装（CoW）键合以及引线键合（Wire-Bonding）工序中，专用的半导体真空吸附组件可为高精密度印刷电路板（PCB）与转接板（Interposer）提供稳固支撑。配备高精度主轴的数控钻孔专机能够精准钻削微型对位孔、散热过孔以及层间互连孔，杜绝机械切削振动导致的微引线断裂或脆性芯片破损。
3. 多孔陶瓷吸盘与 PEEK 真空面板专用工装
以 PC100 与 MA100 系列为代表的多孔陶瓷微孔吸盘，可提供均匀分布的局部吸附力，同时避免颗粒异物污染。这类微孔吸盘已广泛应用于： * 平板显示（FPD）玻璃基板精密钻孔 * 超薄玻璃基板微孔加工（厚度 100 µm – 500 µm） * 柔性印制电路板（FPC）激光及机械钻孔定位基准加工 * 光学传感器组件微孔精密加工
数控机床集成真空吸附系统的工程技术优势
| 技术特性 | 传统机械压板装夹 | 半导体真空吸附装夹 | 数控钻孔加工应用优势 |
|---|---|---|---|
| 夹紧力分布状态 | 点接触 / 边缘局部受力集中 | 全幅面均匀受力分布 | 彻底消除晶圆翘曲与弯曲形变 |
| 工件表面接触风险 | 划伤与压痕风险极高 | 无划痕压痕 / 防静电 (ESD) 安全设计 | 完美保护镜面抛光晶圆表面质量 |
| 振动阻尼衰减能力 | 阻尼系数低，易诱发切削谐振 | 气垫吸附具备极佳的减振缓冲性能 | 显著延长微细超硬合金钻头使用寿命 |
| 适用基板厚度极值 | 局限性大（<0.5 mm 极难平整装夹） | 适配超薄规格（<0.1 mm） | 支持脆薄特殊材料的高精度微孔加工 |
| 洁净室等级兼容性 | 易产生润滑油脂与金属碎屑污染 | 达标 Cleanroom Class 1/10 (ISO 3-4) | 严格符合半导体 SEMI S2/S8 洁净室规范 |
核心优势解析：
- 高精度刚性吸附： 均匀的真空负压确保超薄脆性工件整体紧贴吸盘工作台，大幅抑制微型钻头切入和贯穿瞬间的微振动。
- 无机械应力变形： 彻底消除传统夹具引起的弯曲力矩与装夹应力，保持基板原有的平面度与厚度公差。
- 防静电与非损伤材质可选： 吸附工作面可选配导电 PEEK 材料或多孔微孔陶瓷，快速导出静电电荷，符合 SEMI E78 防静电标准。
- 提升生产节奏与效能： 真空瞬间吸附与破空释放响应迅速，大幅缩短单件循环时间，非常适合大批量全自动数控钻削产线。
晶圆级数控真空钻孔工艺推荐参数
为确保半导体晶圆加工过程中的高良率与工艺稳定性，数控钻孔加工建议遵循以下工艺规范：
- 真空负压标准： -85.0 至 -95.0 kPa（绝对压力：6.3 至 16.3 kPa）
- 吸附微孔孔径（多孔陶瓷板）： 2 µm 至 10 µm（防止在晶圆背面留下微吸附印痕）
- 主轴转速范围： 40,000 – 100,000 RPM（适配金刚石 PCD 或超细微粒硬质合金钻头）
- 主轴径向跳动精度： < 0.001 mm (1 µm)
- 基板吸附平面度公差： 全跳动（TIR）< 0.003 mm
