在高端半导体与微电子制造过程中，工件装夹精度直接决定了成品的良品率与元器件可靠性。高精度数控钻孔机微孔加工技术与微孔多孔材料的深度融合，彻底革新了真空吸盘的制造工艺，使其成为无尘洁净室加工环境下超平整、无变形非金属吸附装夹治具的首选方案。

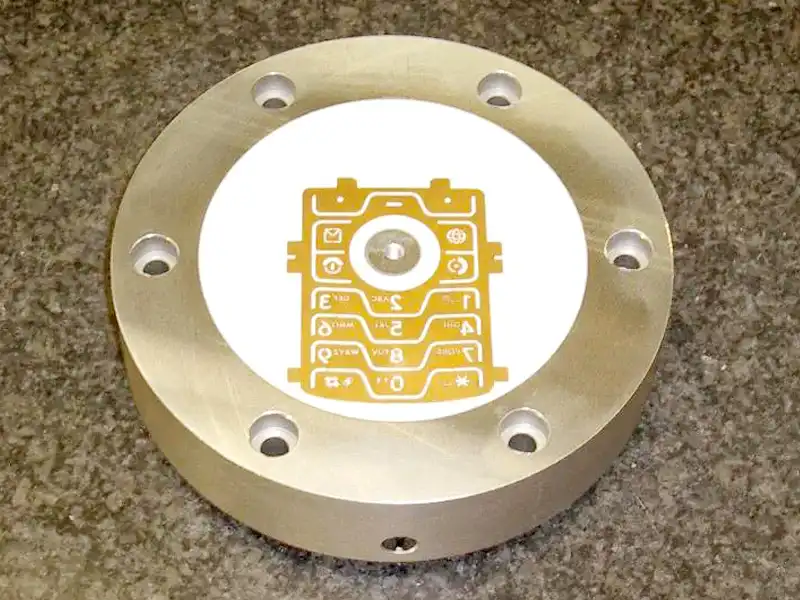

图 1：采用先进微孔数控钻孔工艺制造的高精度多孔微孔真空吸盘。
适用于多孔真空吸盘的精密数控钻孔加工工艺
现代微孔吸附板（如 PC&MA 系列）专为满足半导体洁净室晶圆搬运的严苛标准（符合 ISO 14644-1 Class 1/10 级 规范）而设计研发。借助专用的多轴微孔数控钻孔机加工技术，此类板材可在大面积工作台表面实现分布均匀的微孔透气结构。
核心材料与工艺特性：
- 超微孔径加工： 经高精密数控钻孔加工，微孔孔径可小至 30µm（0.03 mm）。
- 优异耐温性能： 可在高达 108°C 的工作温度下连续稳定运行，长期使用不发生热翘曲变形。
- 极高表面粗糙度与平面度： 基于 PC100 板材胚料 制成的微孔陶瓷吸附工作面板，在整个 300mm 晶圆吸附区域内平面度公差可控制在 ≤ 5µm 以内。
- 无损吸附装夹： 有效消除局部应力集中，彻底避免脆弱硅片在真空吸附启动瞬间产生微裂纹。
高反光与防眩光检测应用：MA100 系列吸附板
在精密光学检测与计量设备中，常规反射表面易产生杂散光干扰。MA100 微孔真空吸盘 采用专为无反射光学环境研发的深黑色多孔材质结构：
- 防反射稳定性： 即使经过多次数控表面铣削与精密修面翻新，仍能保持哑光纯黑质感，绝无反光。
- 光学检测高度兼容： 广泛适配集成于 3D 激光轮廓仪、光学三坐标测量机（CMM）及透明 RFID 薄膜全自动外观质检设备。
- 局部覆盖强力吸附： 先进的多孔基体微结构设计，确保即使工件仅覆盖吸盘局部区域，吸附区域的真空吸力依旧恒定稳定，杜绝真空泄压失稳。
材料性能与核心技术参数对照表
| 技术参数 | PC100 微孔吸附板 | MA100 黑色抗反射微孔板 |
|---|---|---|
| 主要应用领域 | 晶圆减薄、切割研磨、CMP清洗 | 光学精密检测、三坐标(CMM)、RFID薄膜 |
| 最小加工微孔径 | 30 µm | 30 µm |
| 最高连续工作温度 | 108 °C | 108 °C |
| 表面平面度公差 | ≤ 5 µm | ≤ 5 µm |
| 表面颜色与外观 | 本色半透 / 陶瓷乳白 | 哑光无反光深黑 |
| 真空吸附分布均匀度 | 98.5% 气流均匀分布 | 98.5% 气流均匀分布 |
数控微孔加工真空吸盘在微电子制造中的典型应用
依托数控微孔加工技术制造的高精度真空吸盘，已成为半导体全流程制造的核心工装夹具：
- 半导体晶圆精密加工： 广泛应用于晶圆背部减薄、划片切割、超精研磨、化学机械抛光（CMP）清洗及自动化机械手吸附移载。
- IC封装与引线键合： 为基板提供超高刚性平稳支撑，在芯片贴装及超声波引线键合（Wire Bonding）过程中有效吸收高频振动。
- 非接触式气浮搬运： 在气动无损搬运系统中，微孔板具备双重功能。通过切换正负压气路，真空吸盘可瞬间转换为精密气浮气垫，实现超薄玻璃基板、特种光学膜及平板显示器（FPD）面板的无划伤、零摩擦悬浮输送。
- 柔性薄膜与微金属箔装夹： 实现超薄高分子聚合物薄膜和金属箔的极平整吸附，彻底杜绝起皱、压痕及局部微形变。

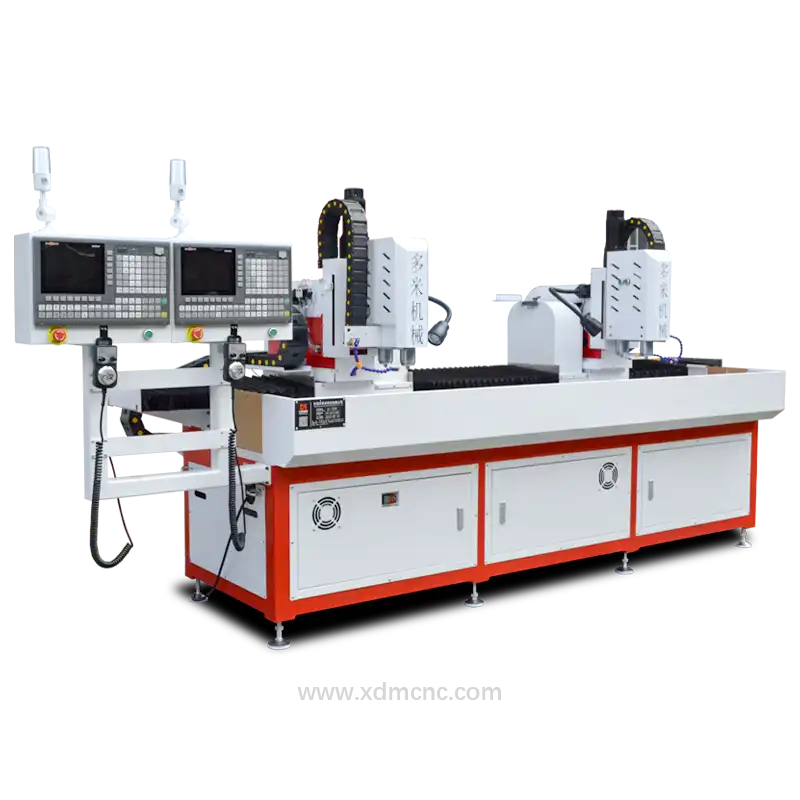

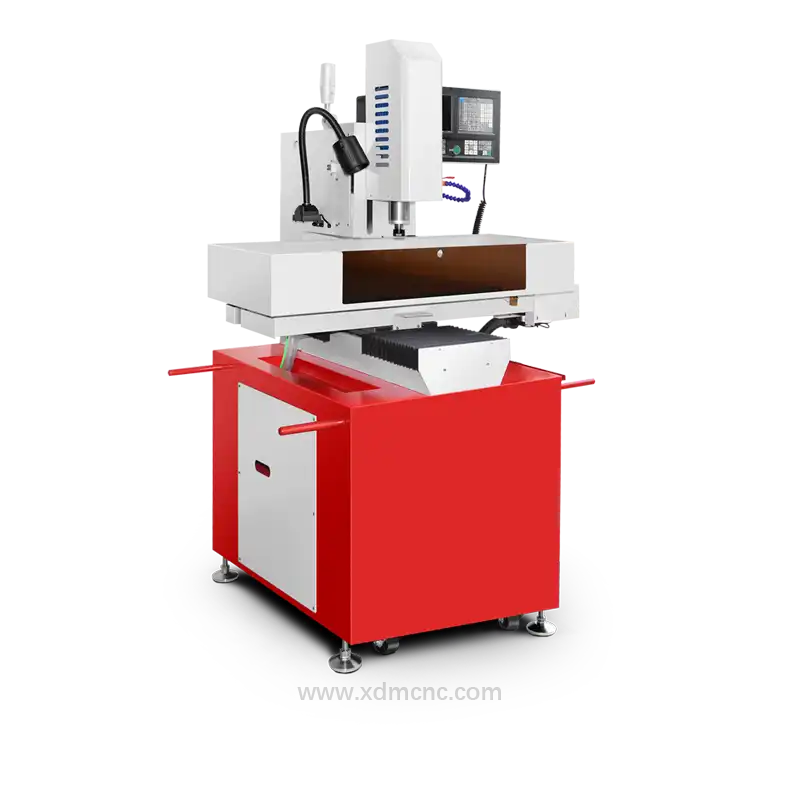

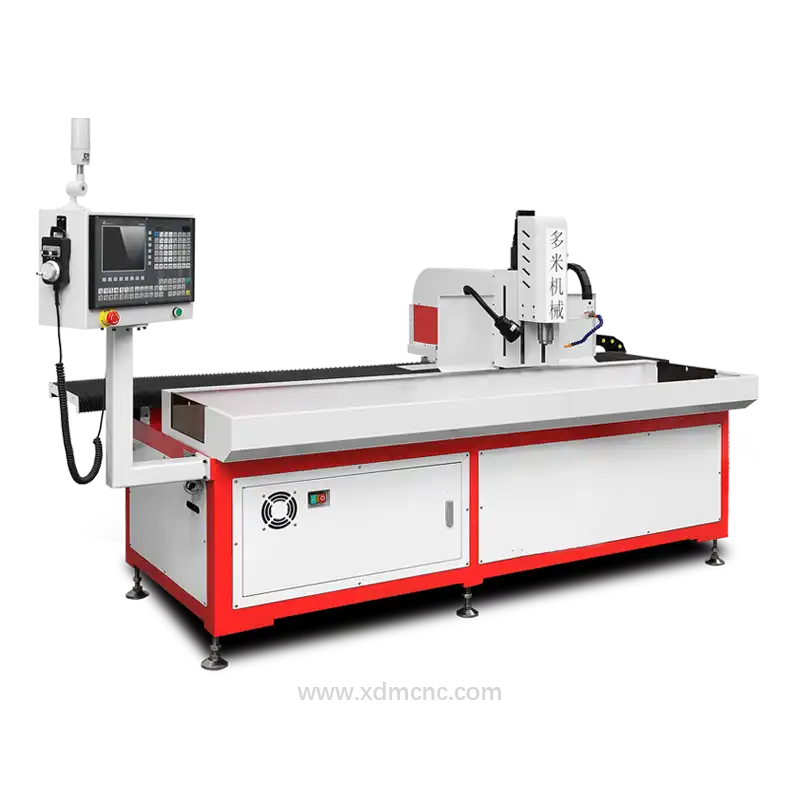

依托兴多米专为微孔与小孔加工量身定制的高速数控钻孔机系列，制造商可按需定制微孔孔径、透气率、外形尺寸及防静电技术参数，全面提升半导体精细化加工的工艺稳定性与成品良率。
