五轴数控齿轮轴承油孔钻床

产品概述

兴多米 DNC-630DS-F 五轴数控钻孔机是一款工业级多功能钻孔攻牙设备，专为加工轴承、齿轮及3D曲面动力传输部件中的复杂润滑油孔而定制设计。配备由高精度谐波减速机驱动的集成式第四、第五轴旋转工作台，DNC-630DS-F 可在一次装夹内完成多角度微孔加工（Ø1mm至Ø8mm），单件装夹循环时间最高可缩短60%，并确保精确对位。

技术优势与工程精度

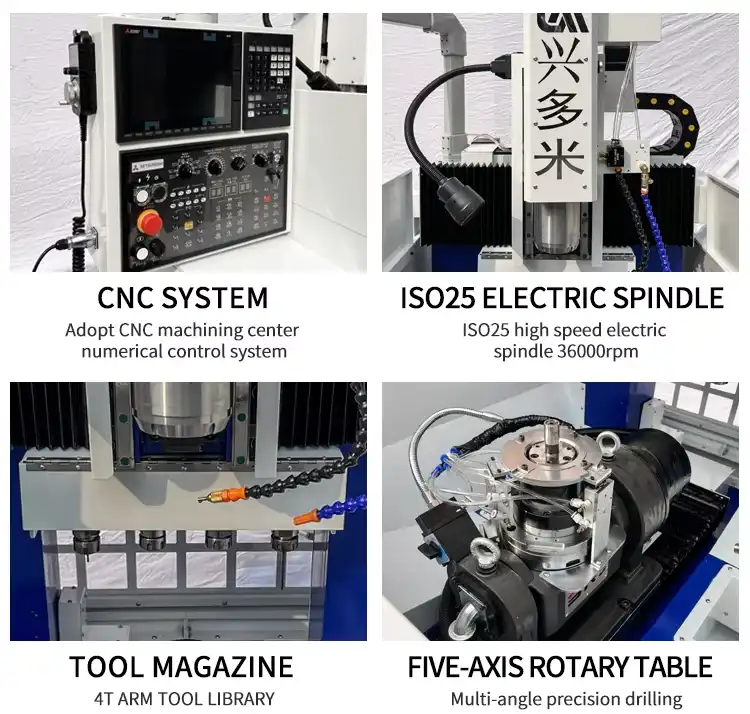

• 高速精密主轴：配备5.5 kW高频主轴，转速范围1,000至36,000 RPM，ISO25锥孔，适用于硬质合金微钻头。
• 亚微米级几何精度：定位精度和重复定位精度达0.02 mm/1000 mm，导轨平行度≤0.01 mm/1000 mm，符合国际CNC标准。
• 集成谐波减速机：高刚性A轴360度旋转，由0.75 kW伺服电机和高精度谐波齿轮驱动，确保零背隙分度。
• 自动换刀与存储：配备直线排式刀库，可在多孔径钻孔工序中实现快速换刀。
• 紧凑的工厂占地面积：整机重量630 kg，结构紧凑，一名技术员即可操作多台设备。

目标应用与工件材料

这款五轴数控钻孔中心专为汽车、航空航天、重型设备齿轮箱及精密轴承制造行业量身定制： * 齿轮箱与传动部件：锥齿轮、直齿轮和行星架上的多角度径向和轴向润滑油道。 * 精密轴承：内/外圈油孔和注脂通道。 * 可加工材料：兼容黑色金属（碳钢、合金钢、铸铁）和有色金属合金（铝、黄铜、铜、锌、钛、铂金）。

运行效率与投资回报优势

通过采用全自动 DNC-630DS-F 替代传统的多次装夹手动或三轴分度加工方式，制造商可获得更高的良品率，消除复合角度累积误差，并符合CE质量标准。
