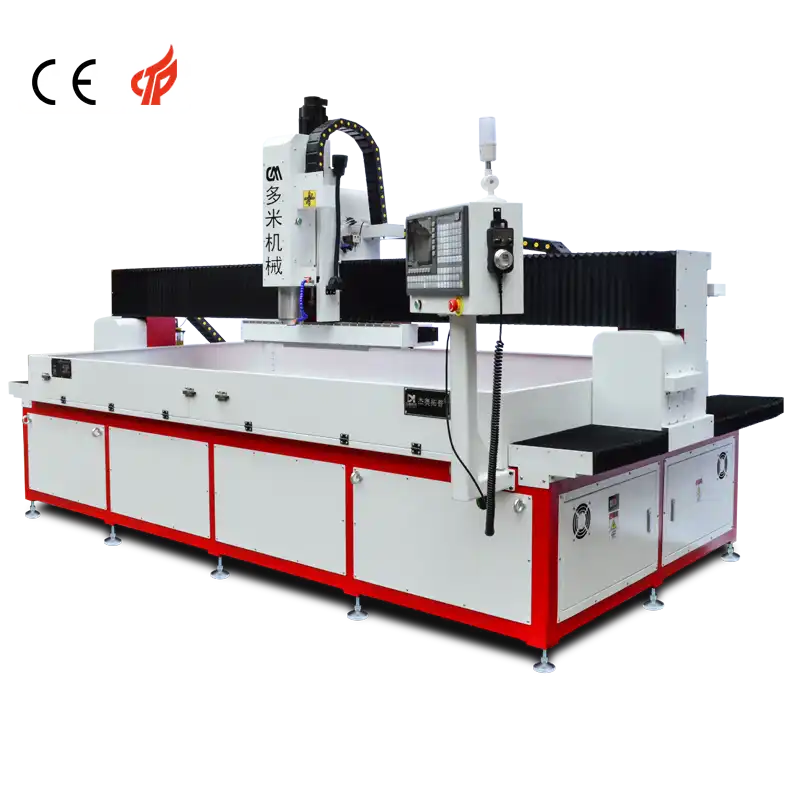

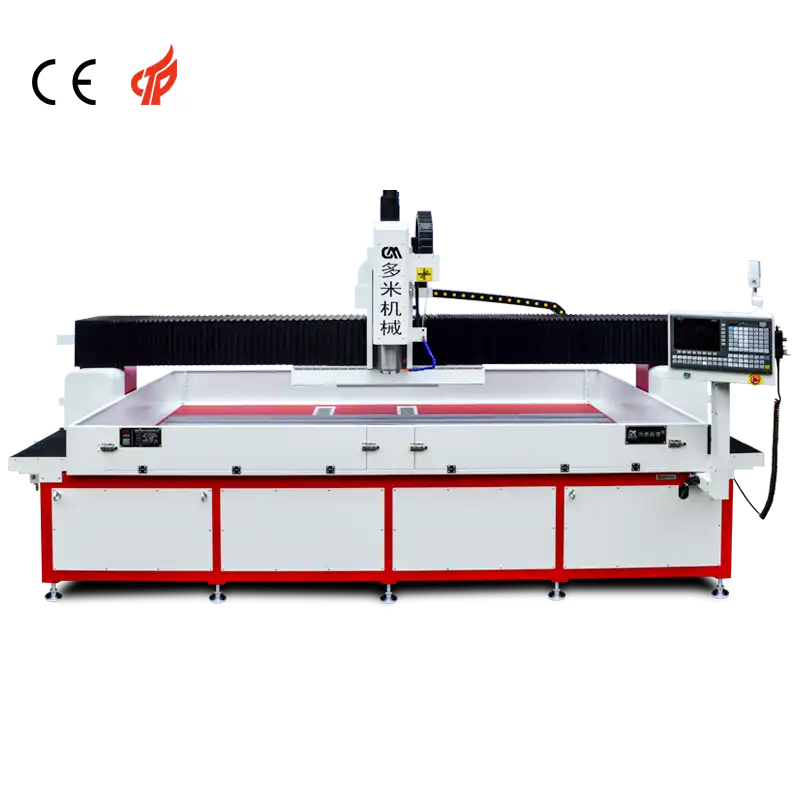

大型龙门数控钻床 DNC-27100N10 金属板材钻孔攻牙机

产品概述

兴多米 DNC-27100N10 大型龙门数控钻床/金属板材数控钻孔攻牙机，是专为重型金属板材、H型钢结构件、挤压铝型材及大型复杂结构组件高吞吐量加工研发的高性能复合加工工作站。机床采用超宽 2700mm × 1000mm 加工行程，结合高刚性重载龙门架构与12工位伺服自动换刀系统，单次装夹即可一次性完成连续钻孔、刚性攻牙、精密倒角及轻型铣削全套工序。

严格遵循 ISO 9001 质量管理体系与欧盟 CE 安全认证标准制造，DNC-27100N10 彻底消除工件在多台传统机床间周转的误差与损耗，将行业平均 8% 的废品率大幅降至 0.2% 以下，显著缩短单件加工工时，广泛赋能钢结构、汽车制造、轨道交通、新能源与重工机械制造业。

核心技术优势与投资回报驱动力

1. 多工序复合成型，加工效率翻倍

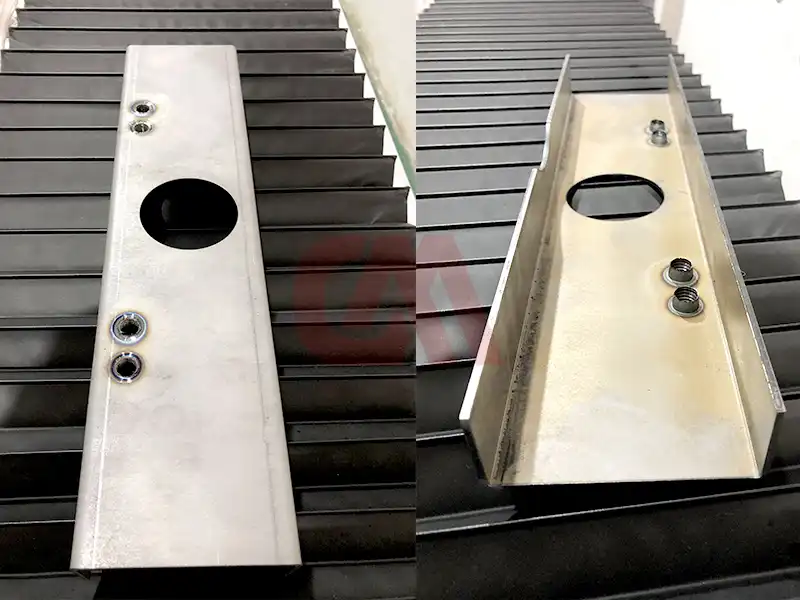

• 单次装夹全工序完成： 集中完成钻孔（Ø1–20mm）、攻牙（M3–M18）、倒角及轻铣，单件装夹调试与搬运工时大幅缩减 65% 以上。
• 高速三轴与大扭矩主轴： 配备最高 24,000 RPM 的 BT30 高速高刚性主轴，配合 X轴 30–60 m/min、Y/Z轴 25 m/min 的快速位移响应，全面压榨加工循环时间。

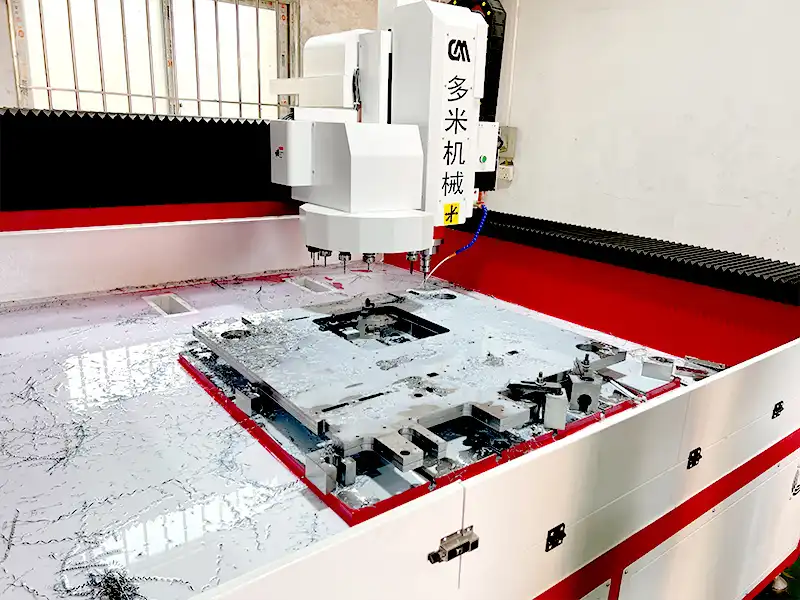

• 双工位不间断循环作业： 超大开放式工作台支持左右分区独立装夹，实现“一侧加工、一侧装卸”的钟摆式不间断生产，杜绝主轴待机等待。

2. 卓越的加工精度与长效稳定性

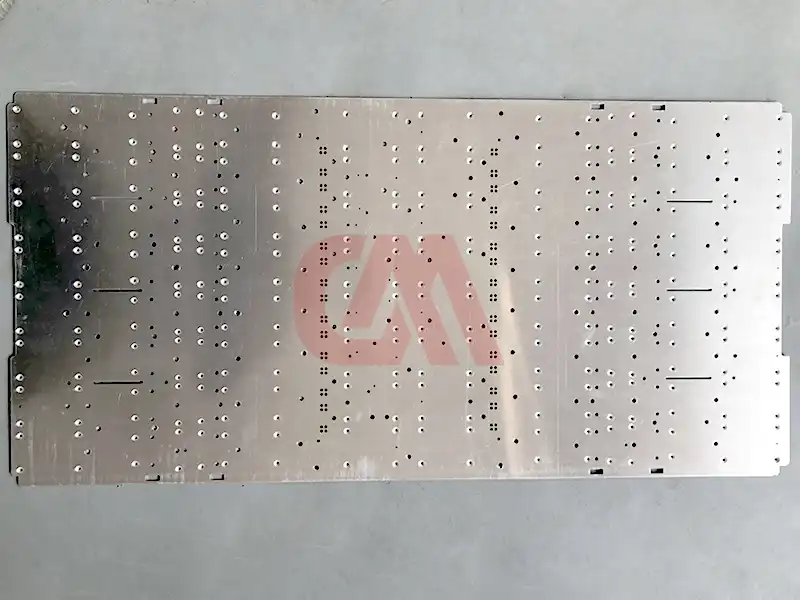

• 微米级重复定位精度： 全行程重复定位精度稳定达到 ±0.02mm，确保密集阵列孔与复杂法兰螺栓孔位的一致性。

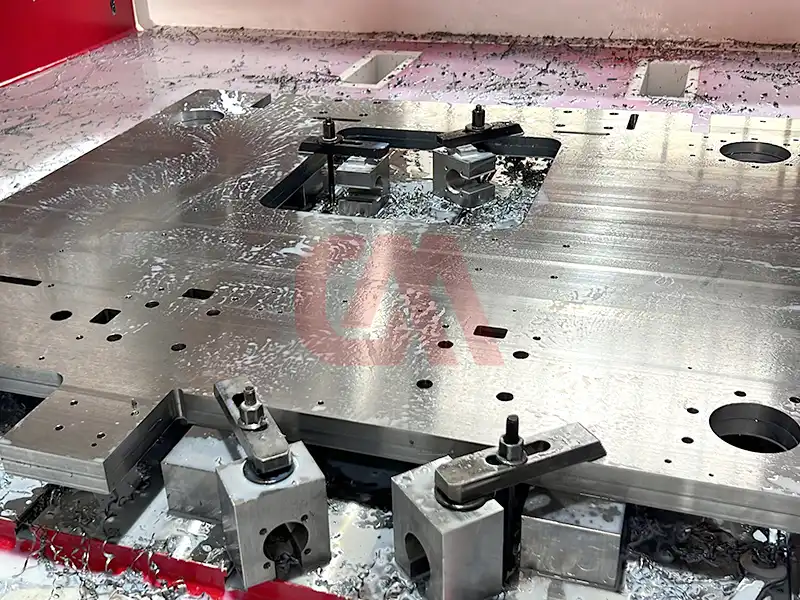

• 重型双驱龙门架构： Y轴采用双伺服同步驱动机构，搭配重载精密滚珠直线导轨，即便加工厚重结构钢板也能实现无颤振切削。

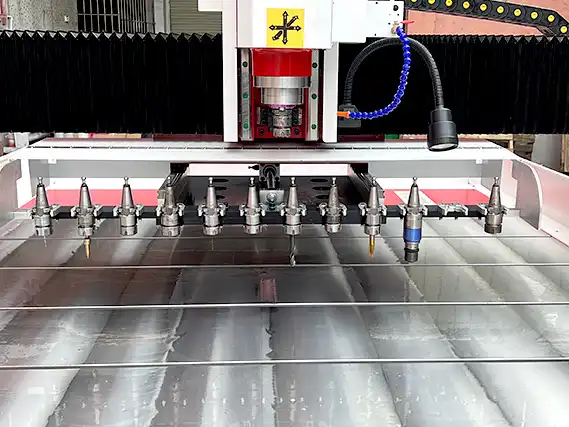

• 伺服自动换刀系统： 内置 12 工位伺服圆盘式刀库（ATC），数秒内完成刀具精准交换，满足多孔径、多螺纹规格的自动化连续作业。

3. 智能化数控系统，降低人工依赖

• 便捷 CAD/CAM 无缝对接： 支持直接导入标准 DXF/CAD 图纸，系统自动生成钻孔路径与 CNC 代码，新品打样与批量换线零门槛。
• 一人多机，大幅节省人工： 配合气动夹具或桁架机器人可轻松构建自动化无人加工单元；单人即可轻松管理多台设备，综合人工成本降低 50%。

适用材料与行业应用场景

DNC-27100N10 大型龙门数控钻床专为工业级批量生产定制，适用范围涵盖：

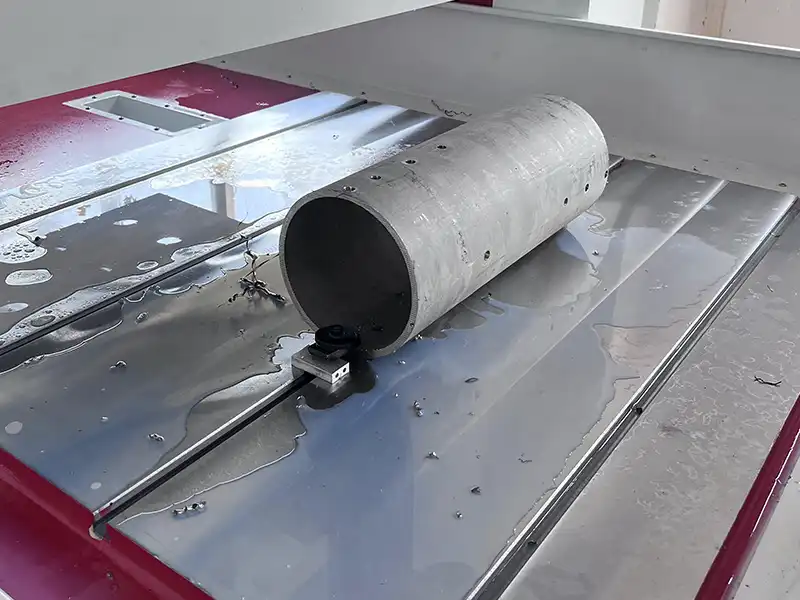

• 加工材料兼容： 碳钢、低碳钢、不锈钢板、铝合金型材、黄铜、紫铜排、铸铁、锌合金及钛合金板等。
• 核心应用领域：
• 钢结构与建筑五金： H型钢连接板、节点板、法兰板及大型立柱底板群孔加工。
• 汽车及轨道交通： 底盘结构件、发动机油路板、客车骨架型材及新能源电池箱托盘。
• 模具制造与工装治具： 模架顶针孔、运水冷却水道孔、大型模胚及垫板加工。
• 电力电气与工业装备： 高低压配电柜铜排、重型散热器排管及大型机械机架底座。
