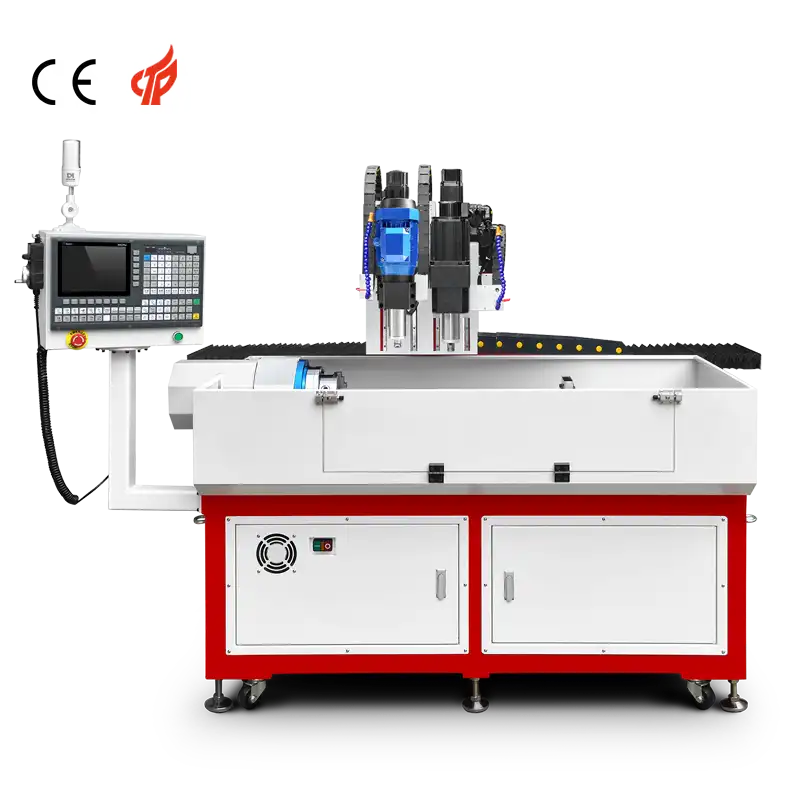

高精度双主轴铝型材数控钻孔攻牙机

产品概述

兴多米高精度双主轴铝型材数控钻孔攻牙机（型号：DNC-1003DT(R1)）专为汽车零部件、轨道交通、挤压铝型材建筑五金、新能源水冷管路及精密电子结构件的大批量连续自动化生产而设计。该机型搭载先进的4轴数控控制系统与双伺服独立驱动主轴，可同步或独立执行钻孔、刚性攻牙及倒角复合加工工序，显著缩短单件加工工时，全面提升产线吞吐量。

机床采用经去应力热处理的高刚性铸件底座，整机经过美国API激光干涉仪严苛精度校准，确保全行程定位精度控制在0.02 mm以内，重复定位精度达到±0.02mm。结合兴多米成熟的模块化专用气动夹具与360°精密数控分度A轴，轻松胜任圆管、方管及各类异形薄壁挤压铝型材的高效钻攻加工。

核心机械设计与技术优势

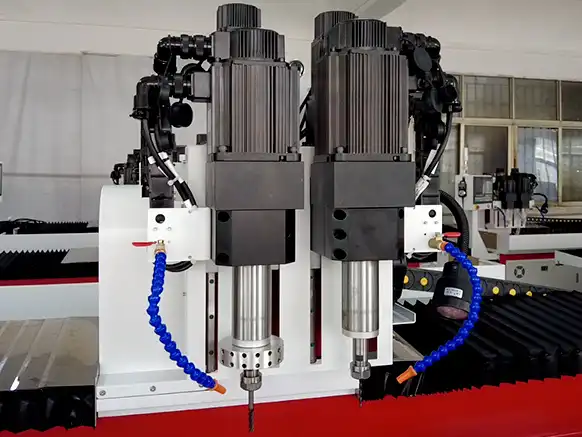

1. 双伺服驱动主轴架构

• 同步与独立联动双模式：双独立主轴既可同步加工相同孔位，实现产能翻倍；亦可分工执行钻孔与攻牙工序，在保证精密尺寸公差的同时成倍提高产出效率。
• 宽频调速范围：主轴转速支持 100 至 6,000 RPM 无级调速，匹配 0.55 kW 至 3.0 kW 强劲伺服动力，可针对不同合金材质及硬度匹配最佳切削参数。
• 多工序复合加工：支持钻孔（Φ1–Φ16 mm）、刚性攻牙（M2–M14）及倒角（Φ1–Φ20 mm）一体化成形，采用行业标准 ER20 弹性夹头刀柄。

2. 高刚性床身与进口传动部件

• 去应力时效处理底座：重型一体化铸铁机身，有效吸收高速加工中的动态切削振动，确保机床长年连续重载运转不变形。
• 台湾上银 (HIWIN) 精密直线导轨与丝杠：全轴系采用工业级高刚性重载导轨与精密研磨滚珠丝杠，保障设备在 24/7 全天候高频次运行下的运动平稳性与超长使用寿命。
• 高动态轴向进给响应：X轴快速位移可达 60 m/min，Z轴进给速度达 25 m/min，大幅缩短非切削辅助等待时间。

3. 集成式 360° 精密旋转分度轴（A轴）

• 精准连续分度加工：数控旋转轴搭载高精度谐波减速机与绝对值伺服电机，支持 360 度连续旋转与任意角度微量分度，轻松实现多面孔系加工。
• 多规格管件通用装夹：管件装夹直径覆盖 Φ10 mm 至 Φ200 mm，配合气动快换专用工装夹具，完美兼容圆形、矩形及复杂截面的异形挤压型材。

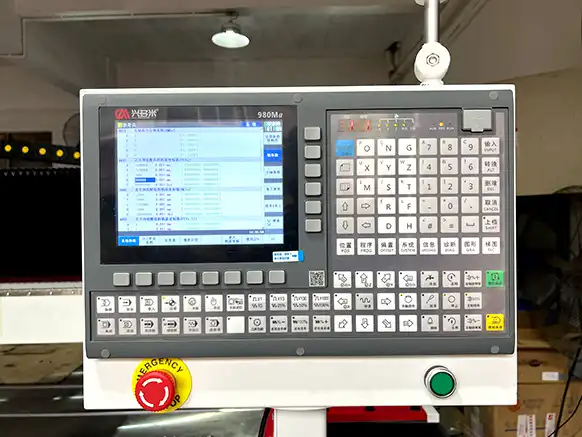

4. 智能化 4 轴数控系统与自动化控制

• 灵活便捷的编程模式：支持 CAD图纸一键导入自动生成加工轨迹、PC端离线编程及标准G代码手动示教，机床控制器内置存储达 10,000 组加工程序。
• 绝对值伺服驱动系统：断电自动记忆坐标位置，开机无需回原点即可直接投入生产，消除机械限位开关磨损带来的零点漂移隐患。
• 全自动集中润滑与冷却系统：集成定量强制润滑与微量油雾冷却装置，实时保护高速主轴轴承与直线导轨副，抑制热伸长变形，大幅延长刀具使用寿命。

严苛品控与精度校验规范

每一台兴多米钻孔攻牙机在出厂前均须通过严密的出厂验收检测（FAT）： * 激光干涉仪全行程补偿：采用美国 API 激光干涉仪对三轴几何精度、螺距误差及反向间隙进行全行程动态补偿校准，确保综合定位精度严格控制在 0.02 mm 以内。 * 国际合规认证：设备设计与生产全程严格执行 ISO 9001 质量管理体系认证标准，并通过欧盟 CE 安全指令认证。

典型行业应用场景

• 汽车与新能源轻量化型材：底盘副车架连接管件、动力电池托盘边框、水冷散热排管、车顶行李架横梁、汽车防撞梁等。
• 建筑幕墙与门窗五金：铝合金幕墙结构立柱、系统门窗合页铰链孔、幕墙挂件等型材多孔连续加工。
• 轨道交通与航空航天：轻量化结构支架、电缆导管套筒、管状骨架组件等。
• 工业流体与电子散热：气动液压歧管气路板、服务器液冷散热排管、模块化工业铝型材框架组件。

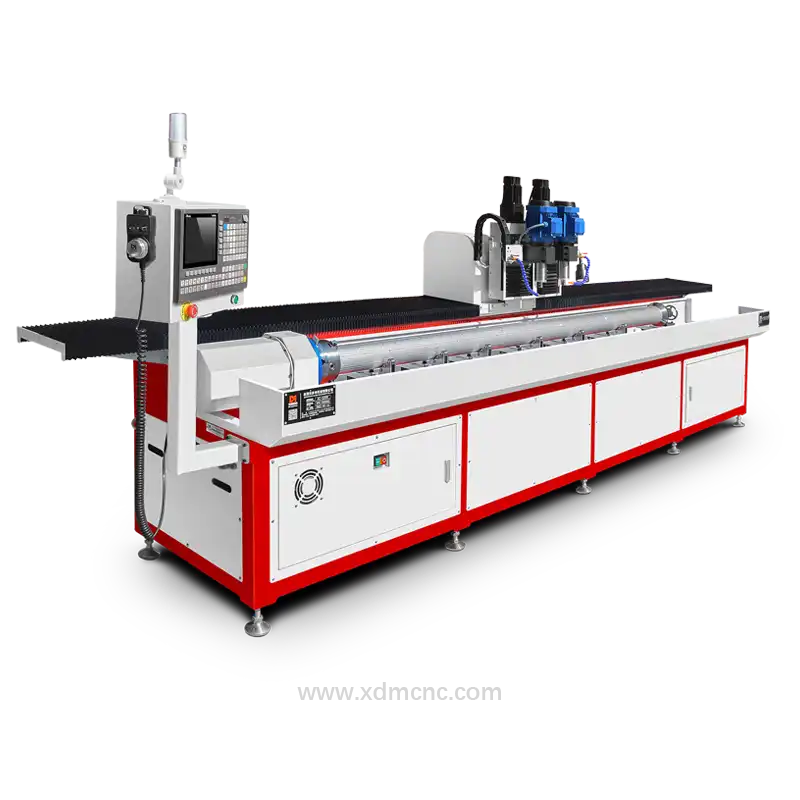

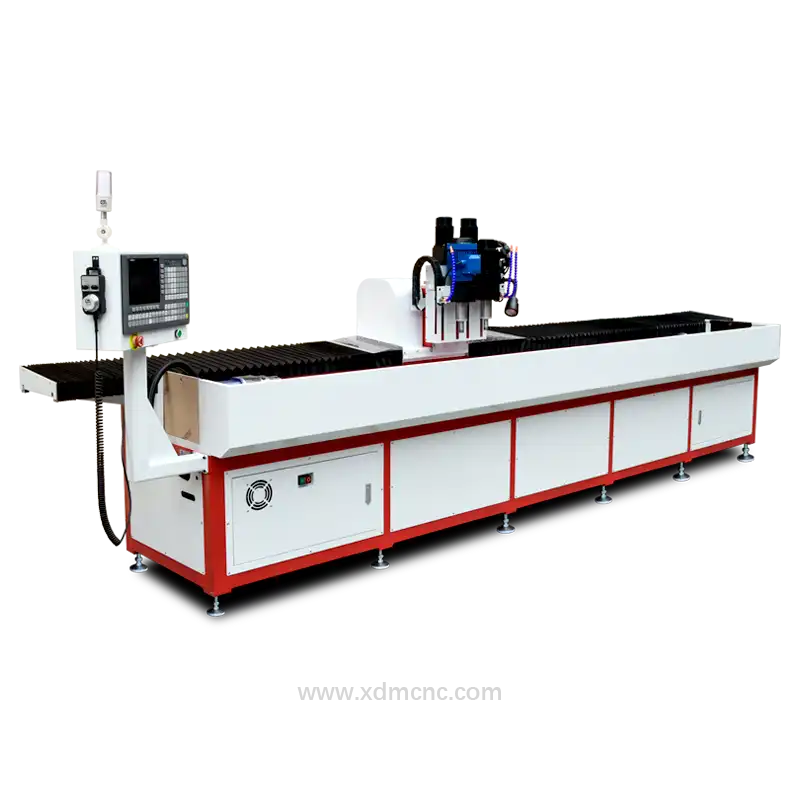

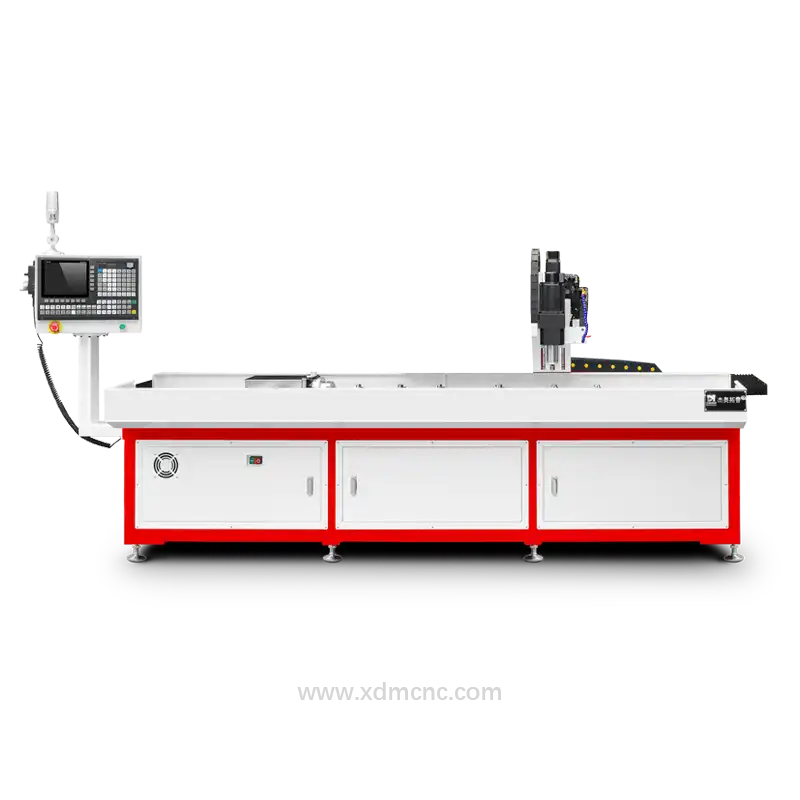

如需了解更多管件与型材高效钻孔专机方案，欢迎查阅我们的 圆管高精度数控钻孔机 与 长管双主轴数控钻孔机。
