重型长管双主轴数控钻孔机

行业与工艺概述

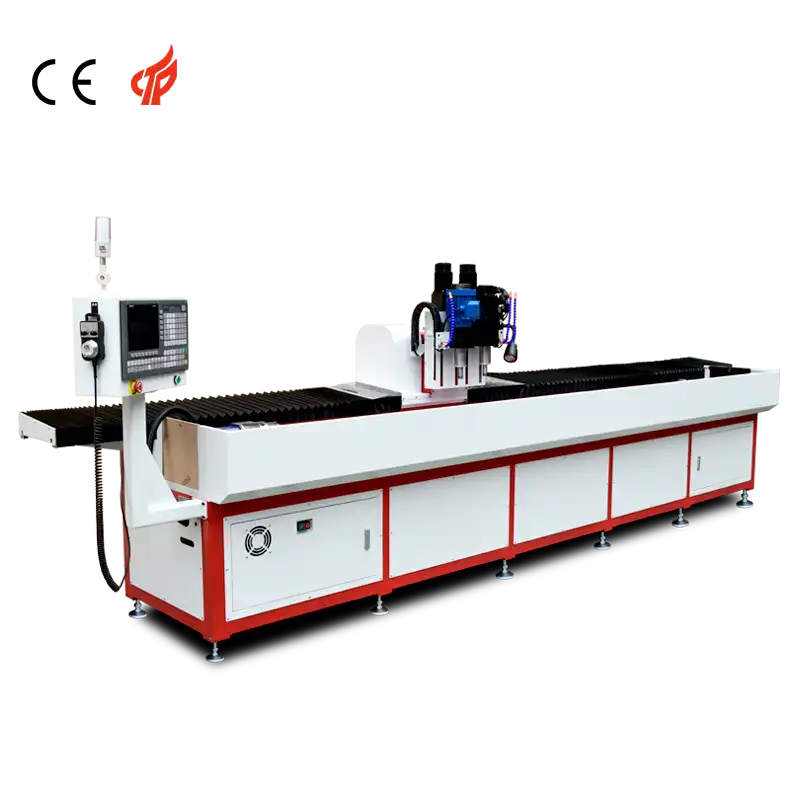

兴多米 DNC-2003DT(R1) 长管双主轴数控钻孔机是一款专为圆管、方管及挤压型材高效率钻孔、攻牙与倒角开发的高性能4轴自动化数控专机。设备搭载双独立伺服动力主轴与精密第4轴回转分度机构，支持双工位交替加工或双头同步钻孔，可成倍缩短长管件的单件循环时间并大幅降低人工成本。

机床采用经过去应力退火处理的重型高刚性床身结构，配合台湾上银 HIWIN 精密直线导轨与研磨级滚珠丝杠，不仅保证了极高的动态刚性与最高60m/min的X轴快速移动速度，更能确保长期高负荷运转下的高精度与加工稳定性。

核心技术优势

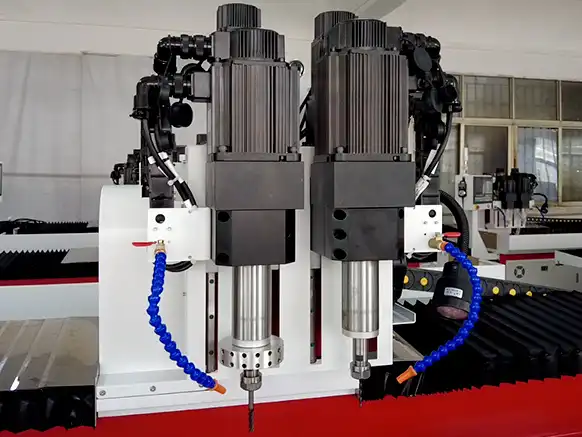

1. 双伺服动力头架构

• 高效率钻削： 配置双独立伺服动力头，最高转速可达 24,000 RPM，支持平行双孔同步钻削或多刀具组合工艺。
• 灵活驱动配置： 双主轴可独立动作或同步联动，满足长管批量钻孔需求，大幅降低单件加工工时。

2. 高精度4轴数控与360°回转系统

• 360°多角度连续分度： 旋转A轴由绝对值伺服电机与高精度谐波减速机驱动，实现任意角度精准分度与极高角度重复定位精度。
• 多样化管件装夹适应性： 通过快速更换气动自定心卡盘与专用工装夹具，可灵活应对圆管、方管、矩形管及各类异型挤压型材的快速装夹。

3. 精密制造与严苛公差管控

• 美国API激光干涉仪校准： 每台出厂机床均经过美国认证的 API 激光干涉仪 进行动态空间精度测量与螺距补偿，确保全行程动态定位精度达 0.02 mm 以内。
• 极高重复定位精度： 重复定位精度稳定达到 ±0.02mm，保证批量加工孔距孔位的一致性。

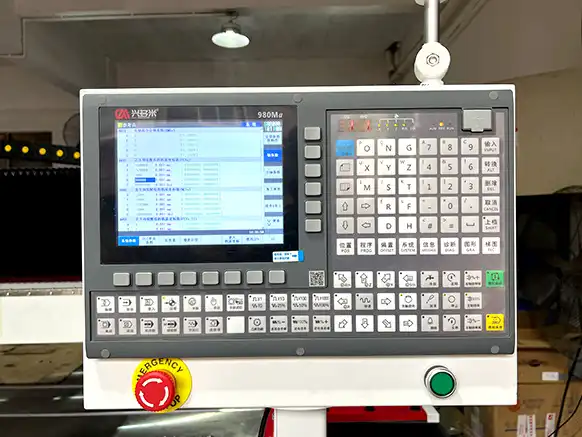

4. 智能化控制系统与自动化维护

• 多元化编程方式： 支持标准 CAD 图纸直接导入、电脑 CAM 软件编程以及操作面板示教手动编程，操作简便上手快。
• 自动冷却与润滑系统： 集成中心油冷与集中自动定时注油润滑系统，有效降低主轴热变形，延长钻头及丝锥使用寿命，大幅减少日常维护工时。

典型应用行业与加工材质

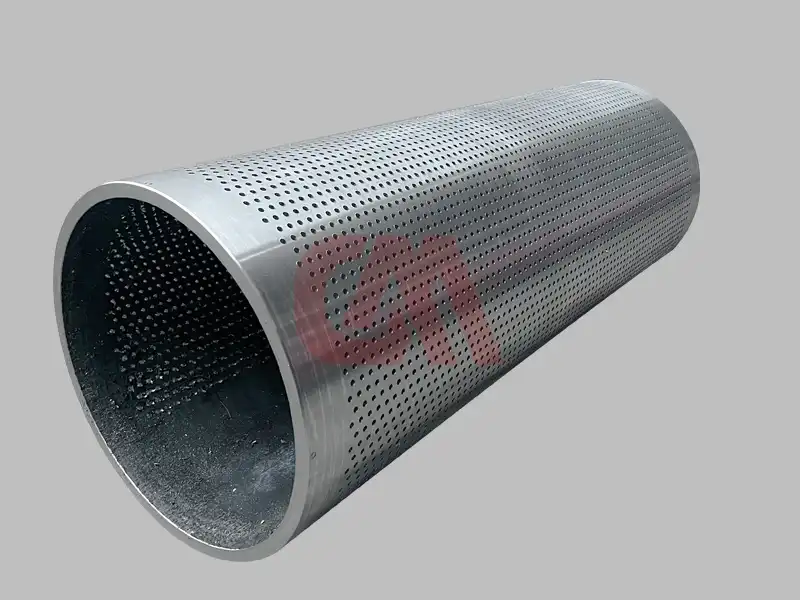

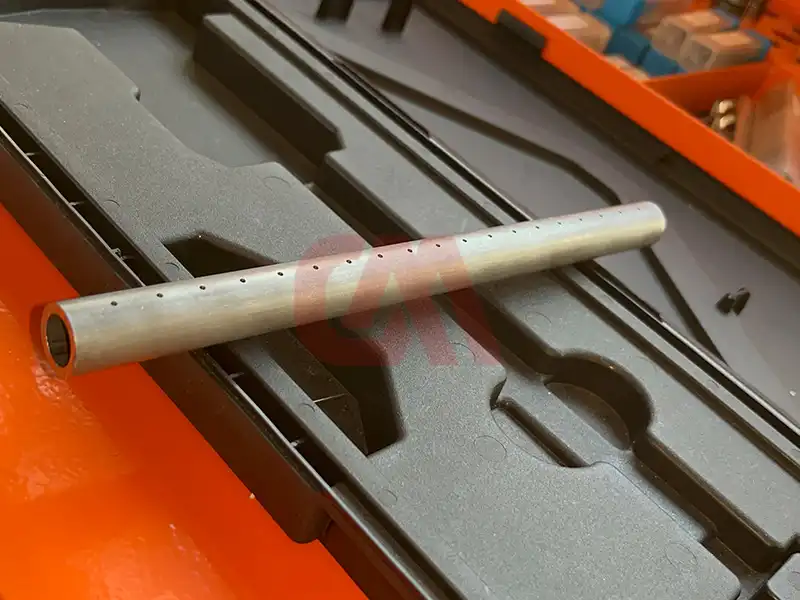

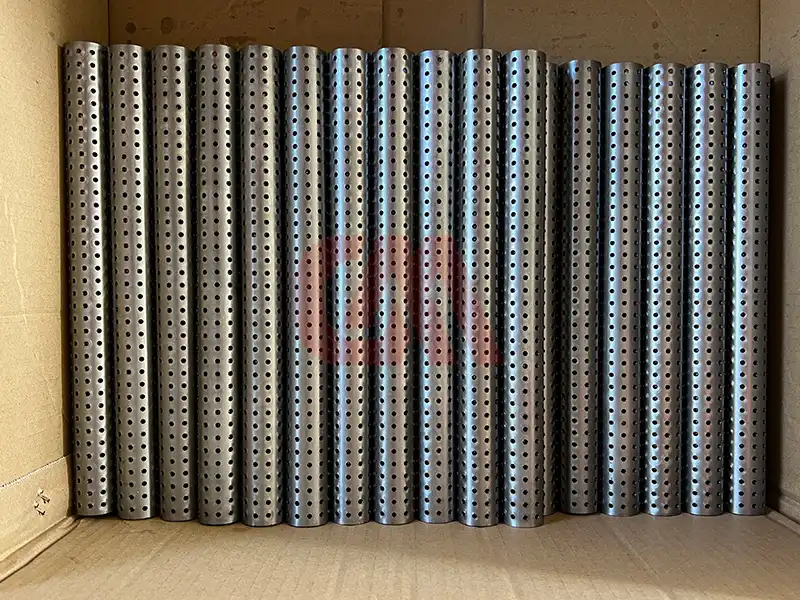

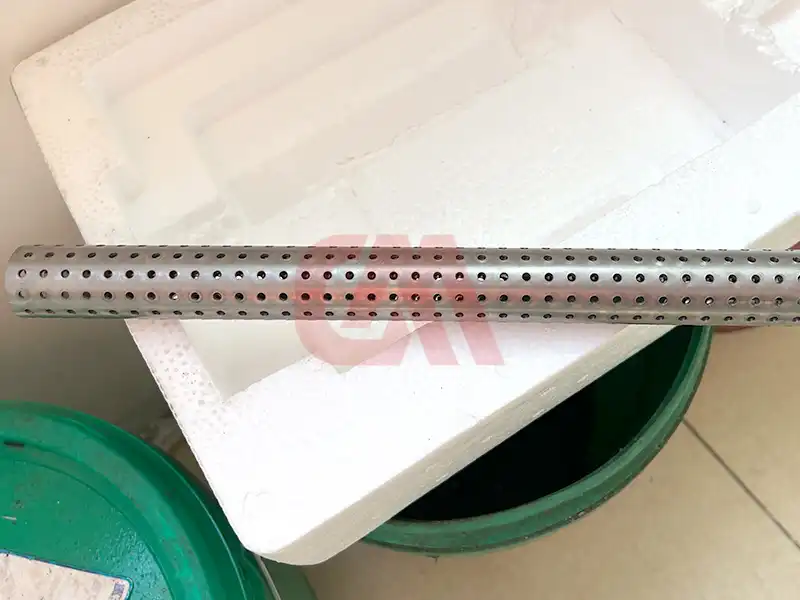

DNC-2003DT(R1) 专为高负荷工业批量加工而设计，广泛适用于有色金属、结构钢及工业工程塑料管材：

• 适用材料： 不锈钢管、碳钢结构管、挤压铝型材、黄铜、紫铜、锌合金、钛合金管材以及厚壁 PE/PVC 塑料管材等。
• 重点应用领域： 建筑门窗五金与幕墙扶手、数据中心服务器液冷散热排管、新能源汽车电池托盘水冷板管路、光伏支架结构件、卫浴五金水暖管件及航空流体输送管路等。
