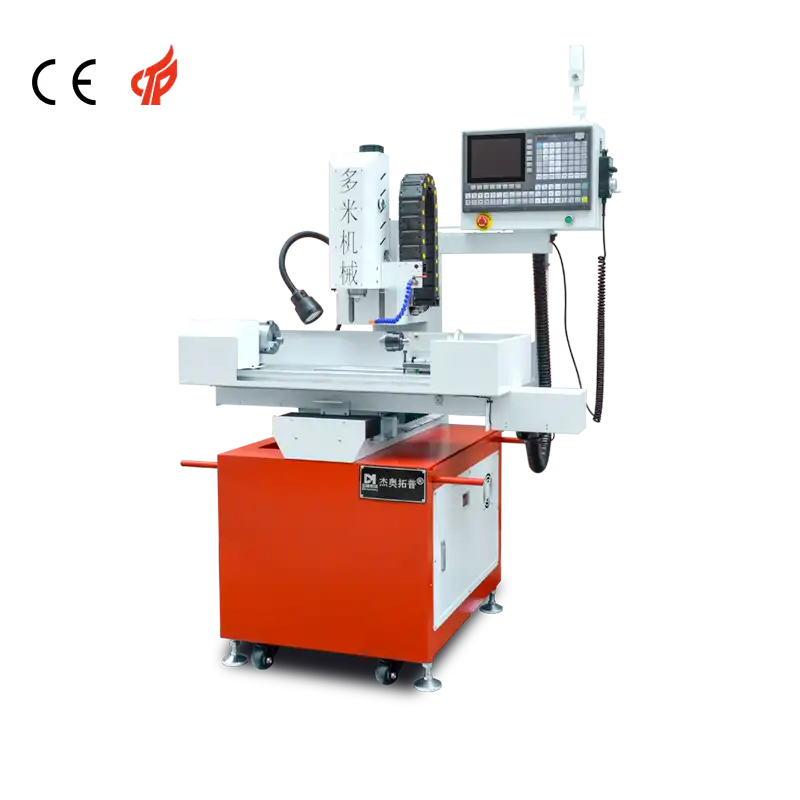

高精度多角度四轴数控钻孔机

产品概述与工程技术优势

兴多米 DNC-630D(R1) 四轴数控钻孔机 专为高难度复合角度钻孔、攻牙及精密微孔加工而设计。机床搭载转速高达 60,000 RPM 的高速伺服主轴，可稳定完成 0.2 mm 至 4.0 mm 微小孔径的高精度连续切削，大幅降低细小钻头的断钻概率与生产成本。

设备采用经过严密去应力退火处理的高刚性重型铸件床身，并配备台湾上银（HIWIN）高精度直线导轨，彻底消除切削震动，确保长期高速运行下的尺寸稳定性。结合由高精度谐波减速机驱动的360°第四轴（A轴）旋转分度头，操作人员仅需一次装夹，即可完成圆管、方管及各种异形铝型材的任意角度多孔加工。

核心技术特点与结构解析

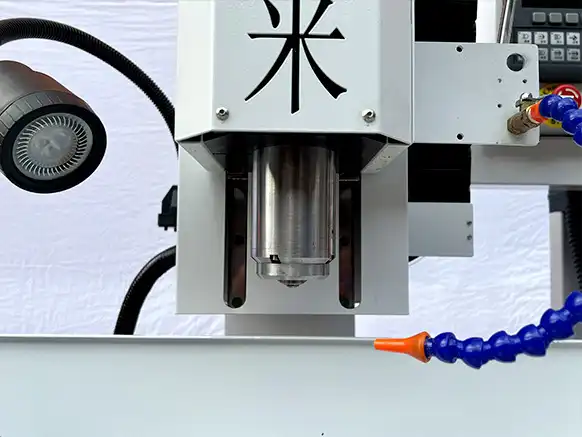

1. 高速精密伺服主轴系统

• 主轴转速范围：1,500 至 60,000 RPM（可根据客户具体工艺需求进行配置）。
• 动力输出：0.55 kW 至 3.0 kW 伺服驱动，具备高扭矩输出与快速启停响应能力。

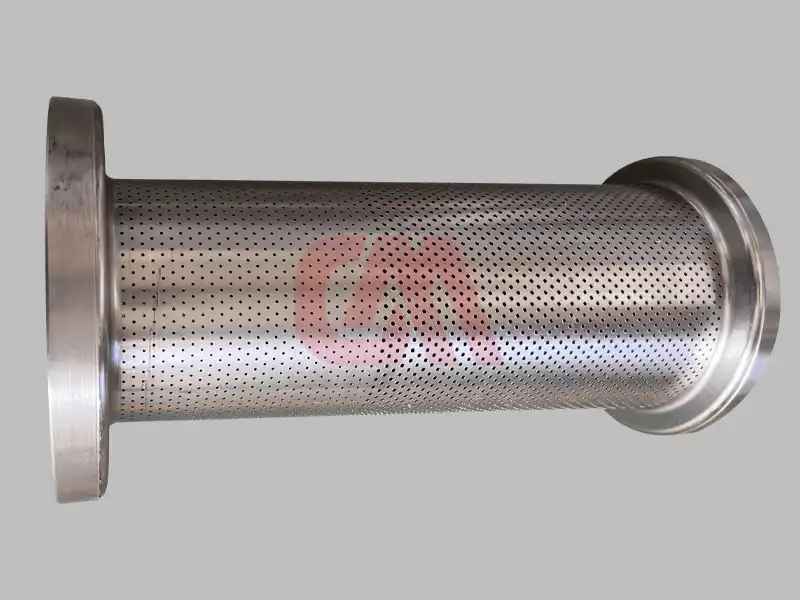

• 微孔加工能力：特别适用于导电及非导电金属材料上的微小孔径（0.2 mm – 4.0 mm）阵列切削。

2. 多角度第四轴（A轴）旋转分度机构

• 360°全方位分度：伺服电机配合高精度谐波减速机，实现高精度、无间隙的旋转定位。
• 柔性工装装夹：装夹直径范围涵盖 10 mm 至 70 mm，轻松适配圆管、方管及各类挤压型材。

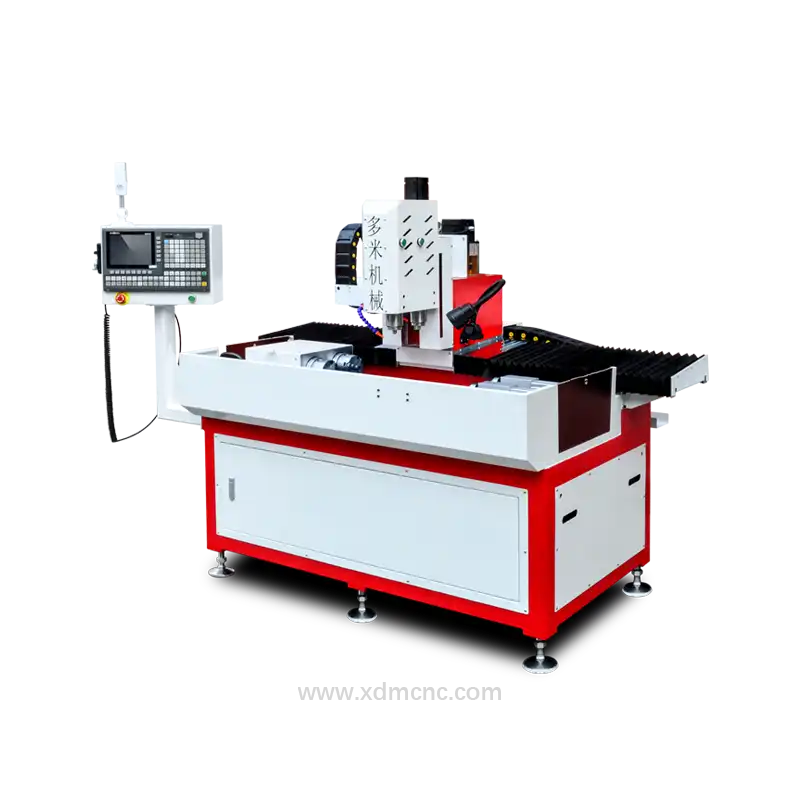

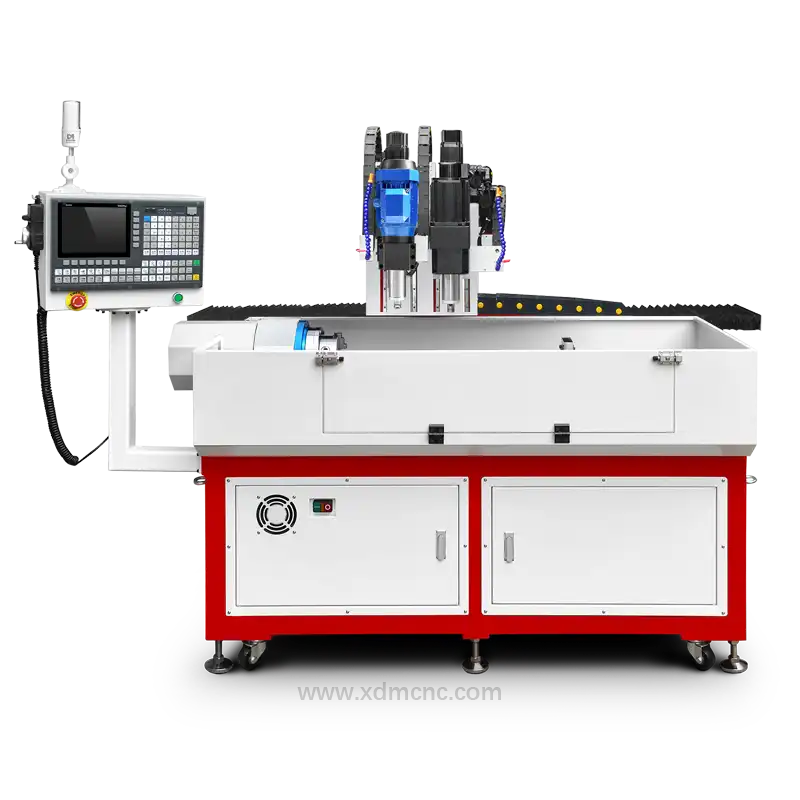

• 支持双工位升级：可非标定制双旋转轴配置，实现多工位同步加工，提升产量。

3. 高刚性机床结构与运动控制

• 去应力铸造床身：床身经过热处理去应力工序，保障机床在长时间高速进给下绝不变形。
• 上银（HIWIN）高刚性导轨：高刚性直线导轨与精密滚珠丝杠组，实现 X轴最高 60 m/min，Y/Z轴 25 m/min 的快速移动。
• 绝对值伺服电机：采用绝对值伺服驱动，无需开机回原点，有效提升轴间联动同步效率。

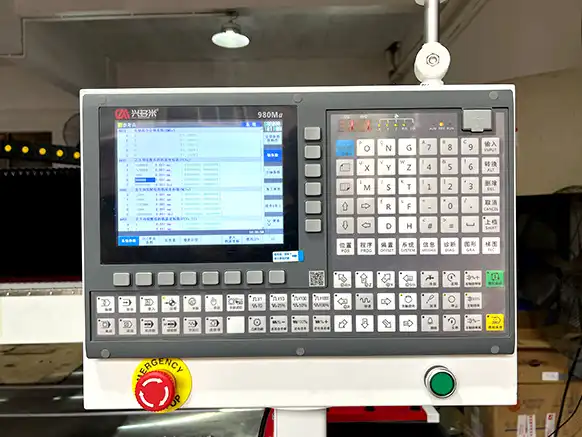

4. 智能化四轴数控系统

• 多样化编程接口：支持 CAD 图纸直接导入、离线软件/电脑 CAM 编程以及手动 G 代码直接输入。
• 海量程序存储：内置存储器可保存高达 10,000 个加工程序，实现快速换产。
• 外接信号控制 (I/O)：支持与自动化生产线及气动快速夹具无缝对接，实现无人化自动上下料。

质量检测标准与精度保障体系

为确保每一台设备达到严苛的工业级标准，兴多米执行极为严格的制造质量检测程序：

• 美国 API 激光干涉仪校准：每台机床的坐标轴均使用美国 API 激光测量系统进行动态精度检测与补偿，确保整机定位精度控制在 0.02 mm 以内。
• 全自动热平衡管理：配备全自动主轴油冷机与 centralized 集中润滑系统，有效控制主轴及导轨丝杠的热变形。
• 重复定位精度：出厂保障重复定位精度达到 ±0.02mm。

行业应用与适用材质

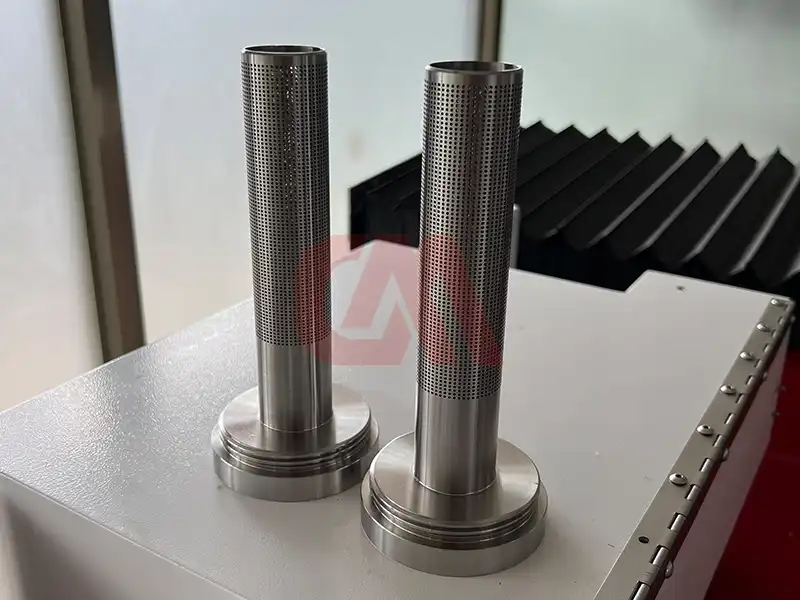

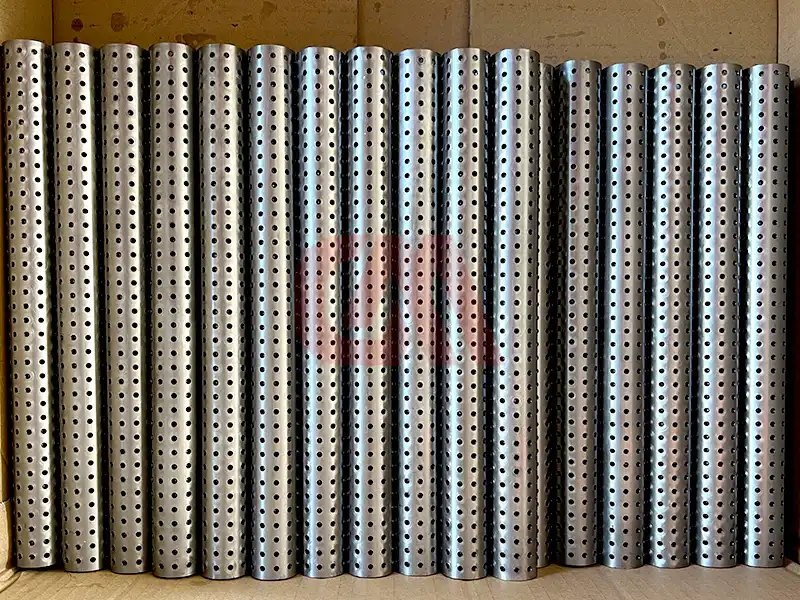

DNC-630D(R1) 多角度数控钻孔机广泛适用于以下工业制造领域： - 典型应用行业：数据中心液冷散热排管、新能源汽车电池托盘及水冷板、精密医疗器械、航空航天零部件、汽车燃油喷射系统、电子五金配件及管路结构件。 - 适用材料：铁、铜、铝合金、黄铜、碳钢、不锈钢、锌合金、铂金及复合合金材料。
