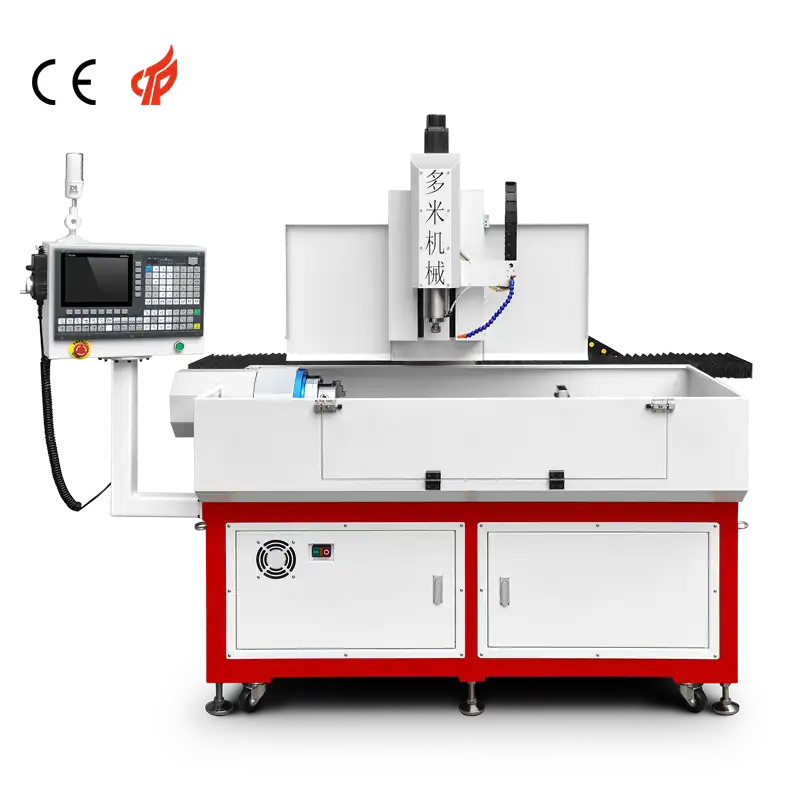

4轴圆钢管高速数控钻孔机

概述：钢管与合金管件的高效4轴数控钻孔攻牙加工中心

兴多米 DNC-1003D(R1) 4轴数控钻孔机是一款工业级高速自动化加工设备，专为圆钢管、方管、矩形管及各类异型挤压金属型材的高精度连续钻孔、刚性攻牙与孔系加工量身打造。设备集成搭载高刚性谐波减速机的360°伺服回转分度轴（A轴），能够在单次装夹工序下完成管壁全周径向、轴向及螺旋状复合孔位的精密加工。

针对汽车底盘管件、暖通空调、钢结构工程、航空航天及五金结构件等大批量、高负荷的连续生产场景，该设备具备高抗振稳定性、超短单件循环加工节拍与微米级的加工一致性，是替代传统人工台钻、摇臂钻床以及分步加工模式的理想替代方案。

核心机械构造与性能优势

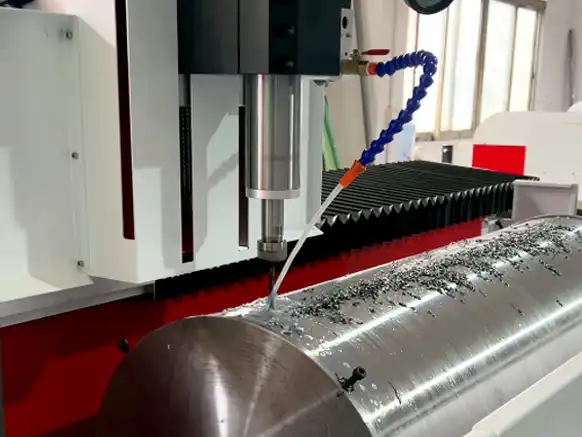

1. 高精度伺服驱动主轴（最高达 24,000 RPM）

• 配备重载恒扭矩伺服电机，在低速至高速（1,500 ~ 24,000 RPM）全程输出充沛切削力矩。
• 标配 ER20 伺服主轴，支持 1mm 至 20mm 钻孔直径 与 M2 至 M14 刚性攻牙 范围。
• 主轴高刚性结构有效抑制切削颤振，显著降低加工碳钢、不锈钢、高硬度合金钢及挤压铝型材时的热变形影响。

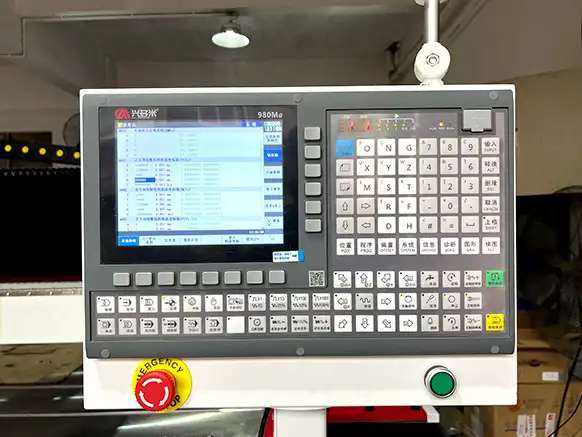

2. 智能化4轴联动数控系统

• 灵活的多元化编程模式：支持 CAD 图纸（DXF）直接导入自动生成加工路径、计算机标准 G 代码编程以及操作端简易手动示教。
• 系统可存储 超过 10,000 组加工程序，并配备通用外部 I/O 接口，无缝对接自动上料料架与工业机械手自动化产线。
• 实现 X、Z 轴与 A 回转轴平滑同步插补，轻松完成等距分度孔、异径阶梯孔及螺旋分布孔的高精度加工。

3. 去应力重型退火床身与台湾上银 (HIWIN) 导轨传动

• 机床床身选用高标号铸造件，经过完整的人工退火及振动时效去应力处理，确保设备在长期重载运行下不变形、精度持久稳定。
• 全轴采用台湾 上银 (HIWIN) 高刚性精密直线导轨与研磨级滚珠丝杠，实现 X轴快移速度达 60 m/min，Y/Z轴快移速度达 25 m/min。

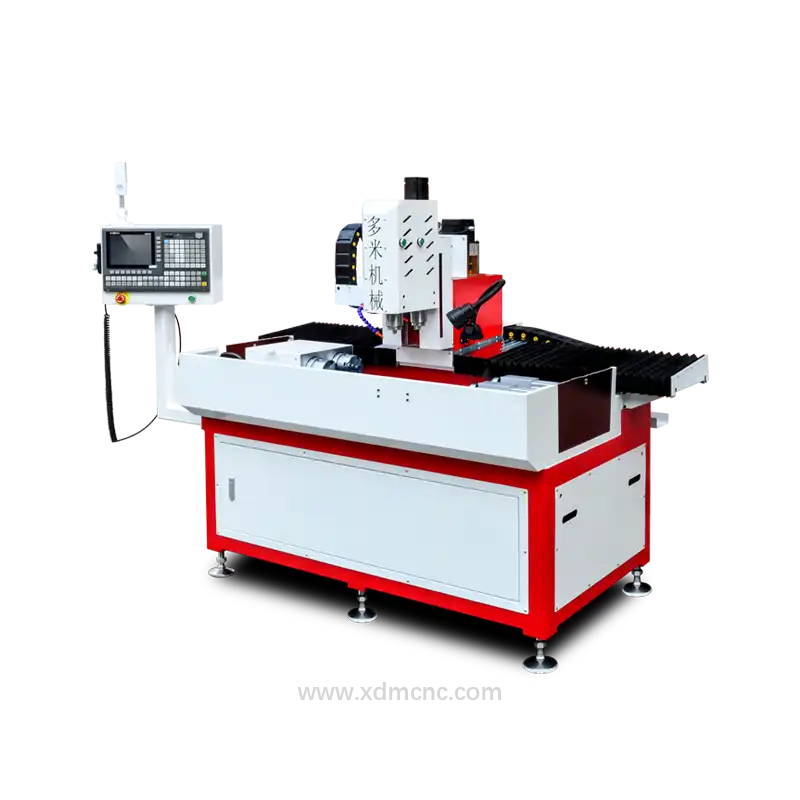

4. 搭载精密无间隙谐波减速机的 360° 伺服回转轴

• 采用绝对值伺服电机直接驱动零背隙精密谐波减速机，保证 A 轴 360° 旋转时的高定位刚度与微小分度精度。
• 标准卡盘夹持管径范围覆盖 10mm 至 200mm，兼容薄壁金属管材与厚壁结构无缝钢管。
• 可选配导轨式气动快速夹紧夹具与辅助托料架，实现快速装夹上料，进一步缩减辅助工时。

5. 美国 API 激光干涉仪全行程精度校准

• 兴多米出品的每一台4轴数控钻孔机出厂前均经过 美国 API 激光干涉仪 的严格全行程螺距补偿与精度检测。
• 确保机床出厂定位精度达 ≤ 0.02 mm，重复定位精度达 ±0.02 mm，完全符合国际高精切削机床检验标准。

6. 全自动油冷循环与定时集中润滑系统

• 集成式强制油冷温控装置对高速运转的主轴进行恒温散热，避免主轴热延伸对孔深精度的影响。
• 集中式自动润滑泵定时定量将润滑油输送至导轨副与丝杠副，减少磨损，延长核心零部件使用寿命并降低日常维护频率。

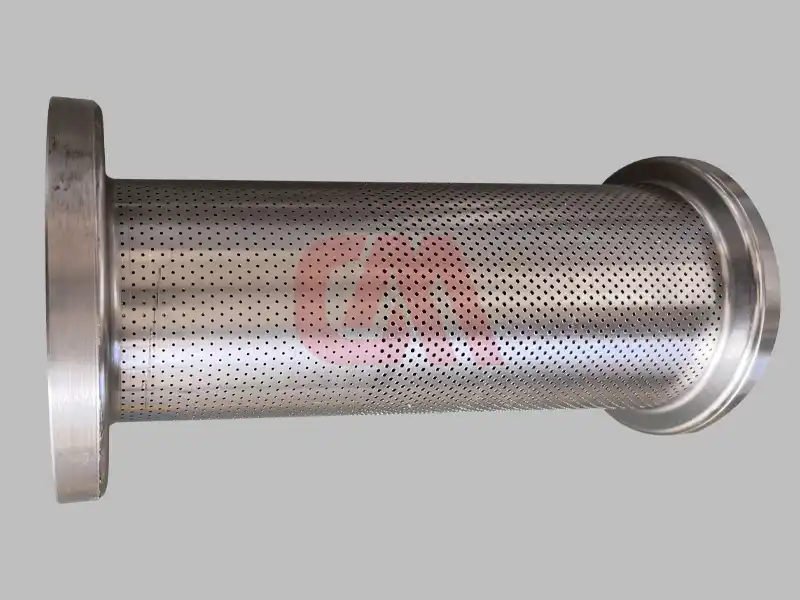

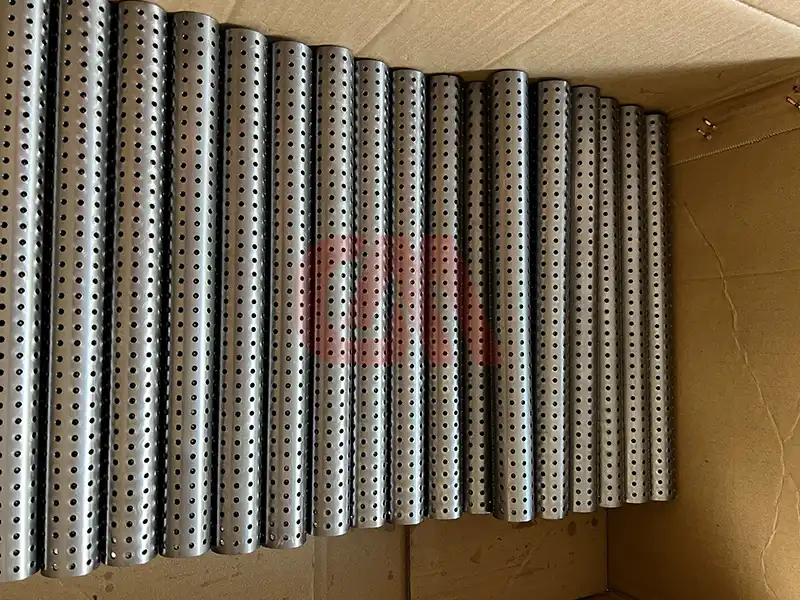

行业应用领域与适用加工材料

适用金属材料

• 钢材与合金钢： 碳素结构钢、合金结构钢、不锈钢管、镀锌无缝管、铸铁件。
• 有色金属材料： 挤压铝型材、铜管、黄铜件、锌合金、钛合金等。

重点应用行业

• 汽车与交通装备： 排气管多孔钻孔、底盘管梁结构架、防滚架、传动轴套管打孔攻牙。
• 建筑五金与光伏铁塔： 建筑脚手架扣件管、防护栏杆、桁架结构件、光伏支架支撑管。
• 工业机械与流体管道： 流体分配管、液压油缸管、热交换器排管、服务器液冷管路分度孔加工。
• 商用家具与健身器材： 钢木家具金属架、办公椅管架、商用健身器械管件多面连续孔系加工。

品质保障与非标定制服务

兴多米严格遵循 ISO 9001 质量管理体系生产制造，出口机型均具备欧盟 CE 安全认证标准。

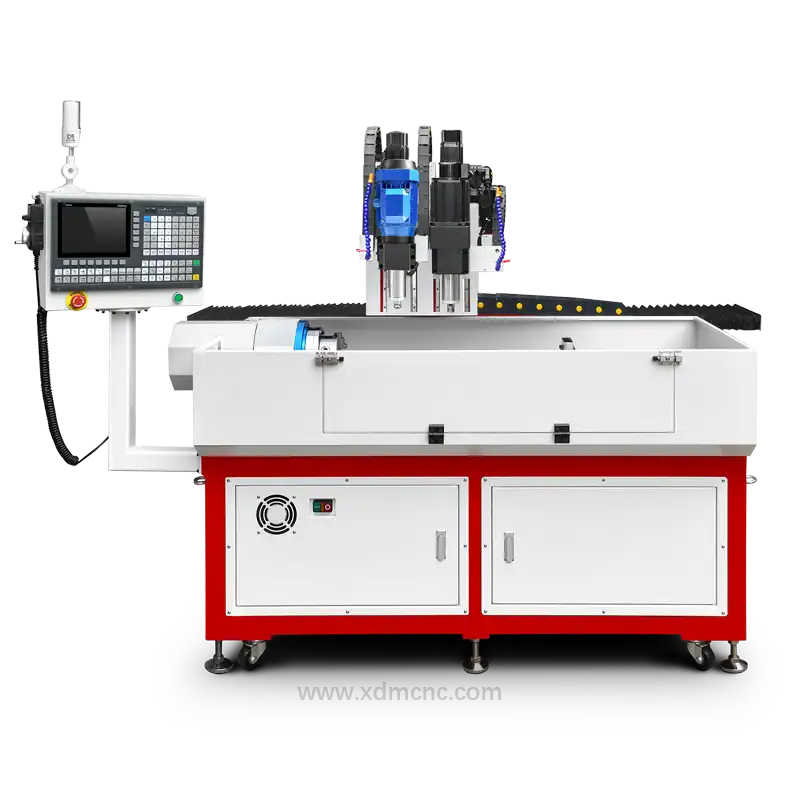

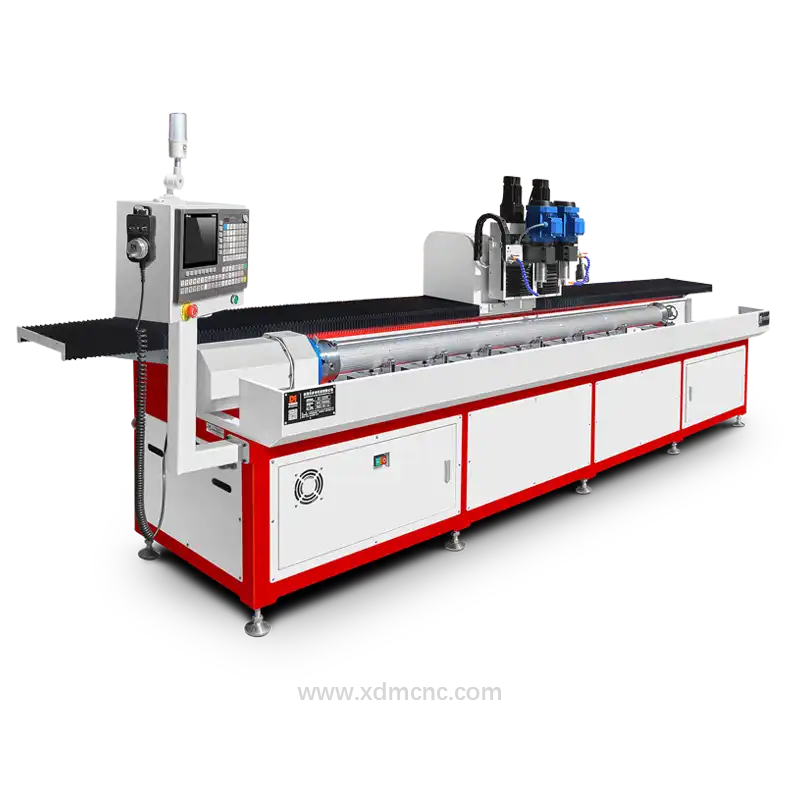

• 非标工程定制： 支持双主轴同步钻孔、双回转工位自动切换夹具、超长行程加长床身等深度定制。
• 外观与 OEM 贴牌： 提供机身全封闭防护罩壳设计、专属外观配色涂装及品牌 OEM 代工服务。
• 交钥匙技术支持： 提供工艺方案评估、工件免费打样测试、操作培训及远程工程技术支持。
