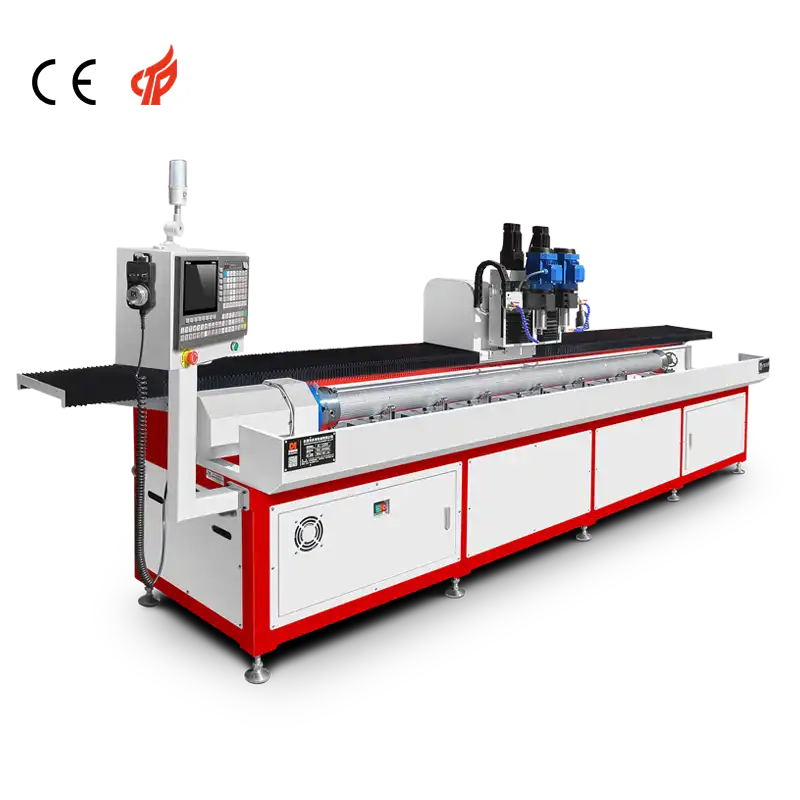

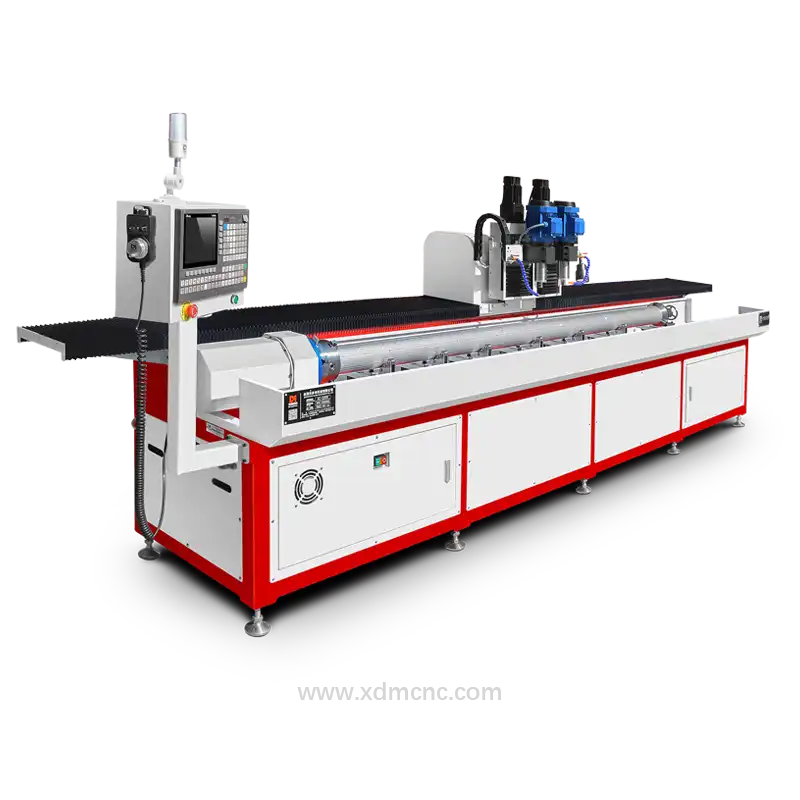

双头圆管数控钻孔机 (DNC-3003DD-R1)

行业概述与生产效率分析

兴多米 DUOMI DNC-3003DD(R1) 双头圆管数控钻孔机是一款先进的4轴自动化加工设备，专为圆管、方管及各种型材的高批量、多角度钻孔、攻牙和倒角工艺而设计。设备配备双伺服驱动主轴及可调主轴间距机构，相比传统单主轴管材钻床，生产产能直接翻倍，大幅降低单件加工工时。

针对高强度的工业生产环境，DNC-3003DD(R1)结合了经过去应力退火处理的重型龙门床身结构与精密第四轴旋转分度系统（360°连续旋转），实现了复杂孔位布局和多面复合加工的“一次装夹完成”，有效替代拉铆螺母工艺与繁琐的人工多次定位。

核心技术特点与工程优势

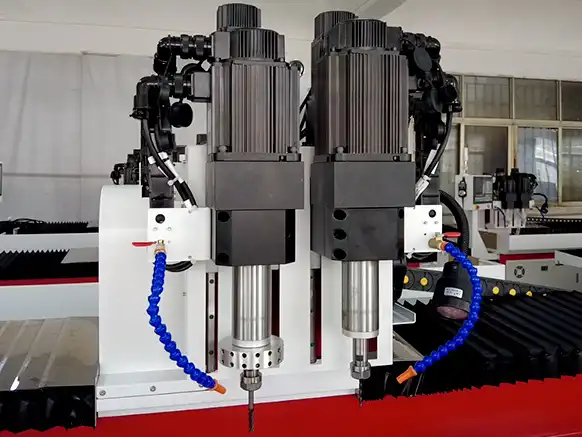

双伺服驱动主轴与间距可调设计

• 同步或独立运行： 双主轴可同时进行双孔同步加工，也可独立工作完成单孔钻攻作业。
• 主轴中心距快速调节： 可根据不同孔距规格快速调整双主轴间距，成倍提升单位工时产量。
• 高速主轴配置选配： 转速范围覆盖1,500至24,000 RPM（每轴功率0.55 kW至3.0 kW），既可满足微孔高速钻削，亦可轻松完成M16以内的重型刚性攻牙。

4轴数控联动与360°精密旋转分度

• A轴旋转定位： 由绝对值伺服电机搭配高精度谐波减速机驱动，实现360°连续旋转和精准分度定位。
• XZA三轴加工行程： X轴2800 mm、Z轴200 mm、A轴360°的加工行程，无需反复装夹即可加工超长管材。
• 快速进给速度： X轴移动速度高达60 m/min，Z轴达25 m/min，大幅缩短非切削空行程辅助工时。

重型床身与高品质传动部件

• 去应力退火机床床身： 刚性优异的热处理铸件/焊接结构，有效吸收重切削力，抑制连续加工中的震动。
• 台湾上银HIWIN直线导轨与丝杠： 采用高精度导轨与研磨丝杠，确保长时间运行下±0.02mm的重复定位精度。
• 自动润滑与油冷系统： 集成集中润滑与主轴冷却系统，保持热稳定性，减少刀具磨损，杜绝因人工保养导致的停机。

严格的质量检测与激光干涉仪校准

• API激光干涉仪校准： 每台设备出厂前均经过美国API激光干涉仪全行程精度检测与补偿，确保在整个2,800 mm行程范围内定位精度均稳定达到0.02 mm以内。

适用行业与加工材料

材质兼容性

• 黑色金属： 结构钢、不锈钢、合金钢、铸铁等。
• 有色金属： 挤压铝型材、黄铜、紫铜、锌合金、钛合金等。

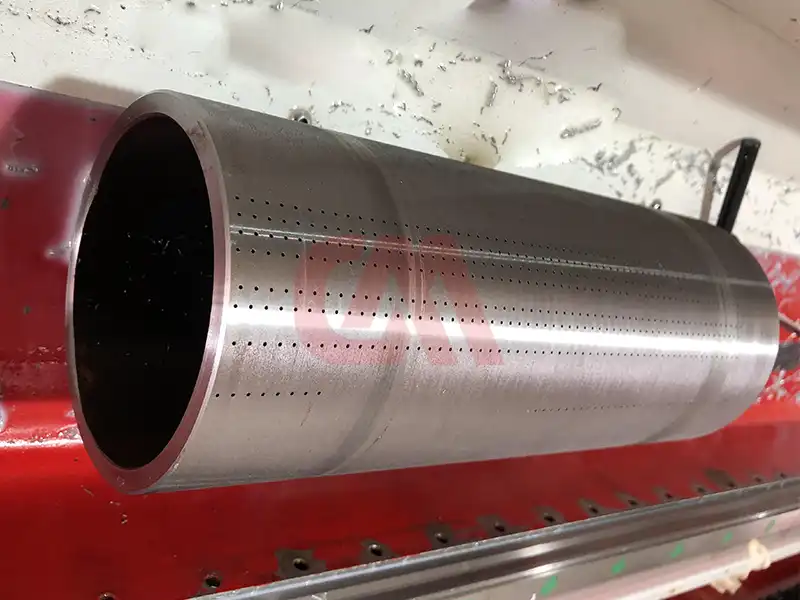

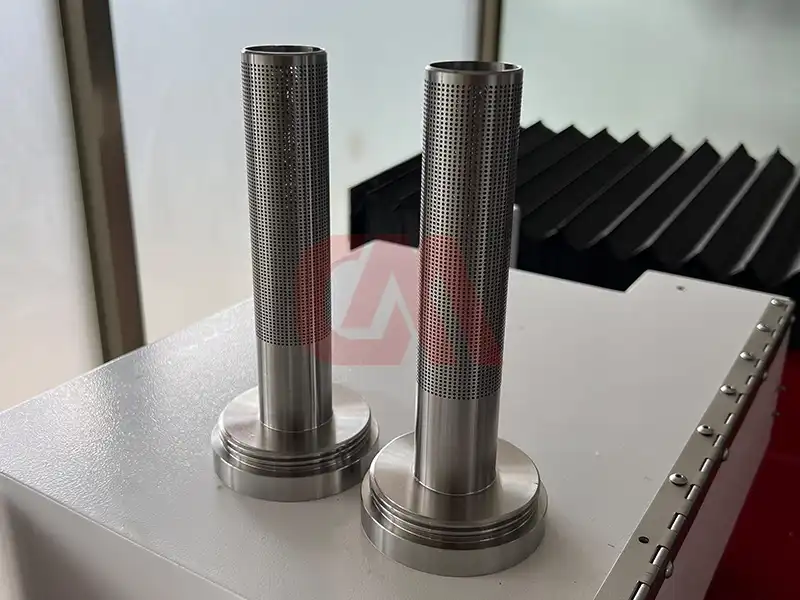

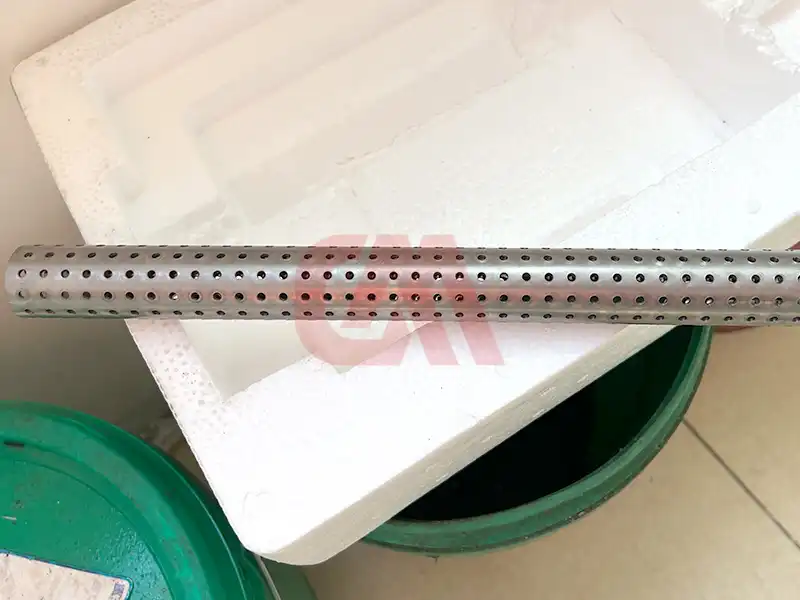

型材适用范围

• 适用截面： 圆管、方管、矩形管以及各类定制铝/钢挤压型材，通过快速换装气动夹具实现高效装夹。

典型应用行业

• 汽车排气系统及底盘管路加工
• 建筑扶手、护栏及脚手架管件钻孔
• 光伏支架及太阳能电池板安装边框
• 工业热交换器及流体输送管道
• 金属家具、健身器材及梯具制造

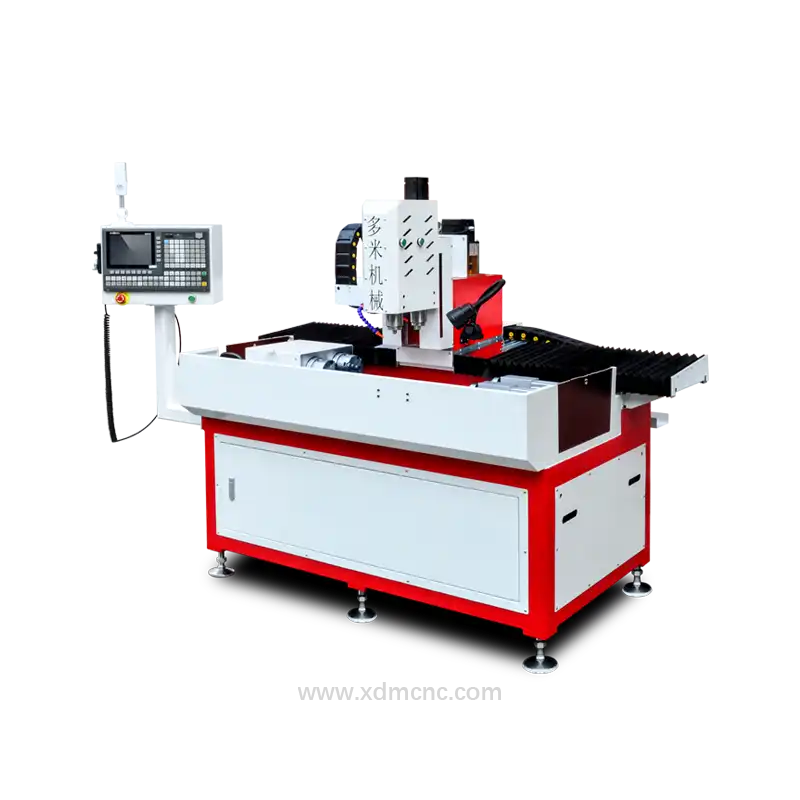

如需了解更多相关设备，欢迎查阅我们的高精度自动旋转数控钻孔机系列，或直接咨询我们的技术专家获取非标定制方案与交钥匙工程服务。
