高精度航空发动机叶片数控钻孔加工方案

航空发动机叶片数控钻孔加工概述

航空发动机叶片数控钻孔加工是现代制造业中要求极苛刻的机械加工工艺之一。现代燃气轮机和喷气发动机在极端的工况下运行，燃烧室出口温度超过 1,400°C 至 1,650°C——这已远远超出了常规金属基体的熔点。

为了防止灾难性的热疲劳和结构失效，高压涡轮（HPT）和低压涡轮（LPT）叶片必须依赖复杂的内部冷却通道和数以千计的精密微型气膜冷却孔。高精度航空发动机叶片数控钻孔加工能够提供极高的定位精度、角度精度和表面完整性，在严格满足 AS9100 和 AMS 航空航天标准规范的同时，完美实现这些关键的气膜冷却结构。

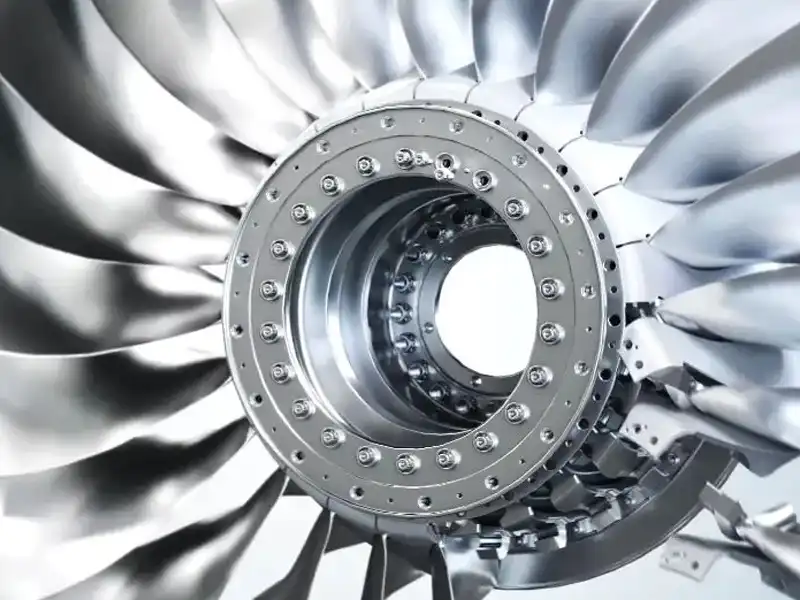

兴多米航空发动机零部件智能制造解决方案

涡轮叶片微孔钻孔加工的关键考量因素

1. 气膜冷却孔设计与空气动力学

涡轮叶片气膜冷却的工作原理是：将压气机产生的高压冷却空气引入叶片内部通道，并从叶片外表面的微孔排出。这会在叶片表面形成一层冷空气边界层，使叶片与高温燃气介质隔离。

• 微孔尺寸： 冷却孔直径通常在 100 µm 至 700 µm（0.1 mm – 0.7 mm） 之间，深径比可达 30:1 或更大。
• 复杂几何形状入口： 先进的气膜冷却技术采用异形扩散孔（如扇形或后倾式扩散出口几何形状）以最大化冷却覆盖面积。加工这些复合角度切入点需要多轴联动插补，角度公差需控制在 ±0.1° 以内。
• 严苛的公差要求： 孔的空间定位精度必须严格保持在 ±0.005 mm 至 ±0.010 mm 之间，以确保整个叶片翼型轮廓上的气流量分布均匀。

2. 高温合金兼容性与涂层完整性

航空涡轮叶片由先进的耐热材料铸造而成，包括单晶（SX）镍基高温合金（如 CMSX-4、René N5、Inconel 718），并涂覆有陶瓷热障涂层（TBC）（如氧化钇稳定氧化锆 YSZ）。

• 基体硬度与加工硬化： 镍基高温合金在切削过程中具有极强的加工硬化特性。数控微孔钻孔系统需要优化的每齿进给量参数和超高刚性主轴，以维持连续的切削载荷，防止刀具偏摆或产生微观裂纹。
• 防止分层： 在切削到金属基体之前，穿透脆性的陶瓷热障涂层（TBC）存在极高的分层风险。先进的高速数控啄式钻孔循环（排屑钻孔）和专用的 PCD 金刚石涂层刀具可有效保护陶瓷-金属结合界面，避免发生剥落和微裂纹。
• 消除重熔层： 与传统的电火花加工（EDM）不同（EDM 会留下易产生微观裂纹的脆性热影响区 HAZ 或重熔层），机械式数控微孔钻孔能够提供光滑的孔壁，且不会改变材料的金相结构。

发动机叶片数控钻孔的技术优势

与传统加工方法相比，采用现代航空发动机叶片数控钻孔加工具有显著的技术与运营优势：

1. 卓越的孔壁质量与金相完整性： 数控机械微孔钻孔消除了关键单晶高温合金晶体结构上的热降解、微裂纹和重熔层。
2. 多轴空间加工灵活性： 现代五轴和六轴数控机床配置允许在单次装夹中，在动态变化的叶片翼型表面上无缝加工复杂的复合角度孔。
3. 定制几何形状加工： 数控微铣削和螺旋插补模式允许将定制的扩散孔形状（扇形、椭圆形或泪滴形出口）直接集成到钻孔循环中。
4. 高吞吐量与刀具效率： 自动换刀系统（ATC）、实时刀具破损检测传感器以及工作压力达 100–150 bar 的高压冷却系统（HPC）大幅缩短了加工周期，同时延长了刀具寿命。

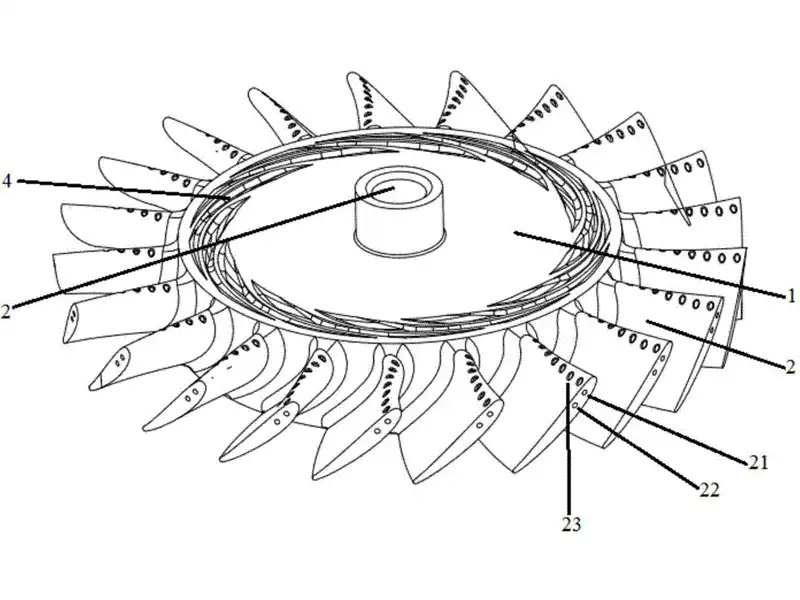

航空发动机涡轮叶片冷却孔精密微孔钻孔加工

先进数控钻孔创新工艺与技术

高速啄钻与螺旋钻孔

先进的啄式钻孔算法可根据实时扭矩反馈动态调整退刀步骤。这不仅能防止切屑在超深 100 µm 微孔内部堆积，还能确保最佳的热量散失。

超高压内冷系统（HPC）

通过微型刀具内部通道直接注入压力超过 120 bar 的合成冷却液或低温介质，瞬间冲刷微细切屑，防止在粘性耐热合金中发生切屑粘结和刀具折断。

集成光学与自动检测

先进的航空航天数控制造中心将接触式测头探测与在线激光测量、视觉检测相结合。系统在卸载叶片夹具之前，会自动验证微孔位置、突破口几何形状以及出口孔的清洁度。

工艺参数规格表

结论

航空发动机叶片数控钻孔加工技术的不断进步在现代航空动力领域发挥着基石作用。高精度数控设备通过提供无热效应的微孔加工、精确的多轴复合角度对齐以及在严格航空标准合规下的稳定加工质量，确保了发动机在严苛的热力环境下实现极高的燃油效率和机械可靠性。
