动力传动系统中精密润滑油孔的关键作用
在现代汽车工业、航空航天装备及重型机械中，高负荷齿轮与滚动轴承长期处于极端机械应力与温变工况下运行。精准的润滑油路输送对于防止齿面胶合、点蚀以及早期疲劳失效至关重要。要在渗碳淬硬的齿轮齿部、轴承套圈滚道以及轴颈上加工精密交叉油孔与倾斜润滑油道，必须依赖高刚性与高运动精度的机床控制系统。

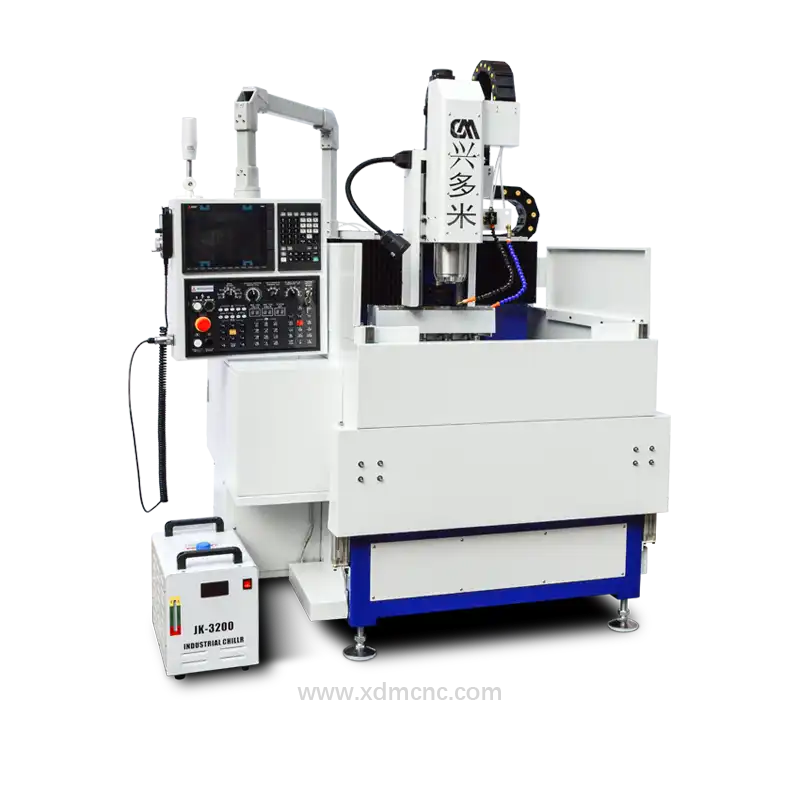

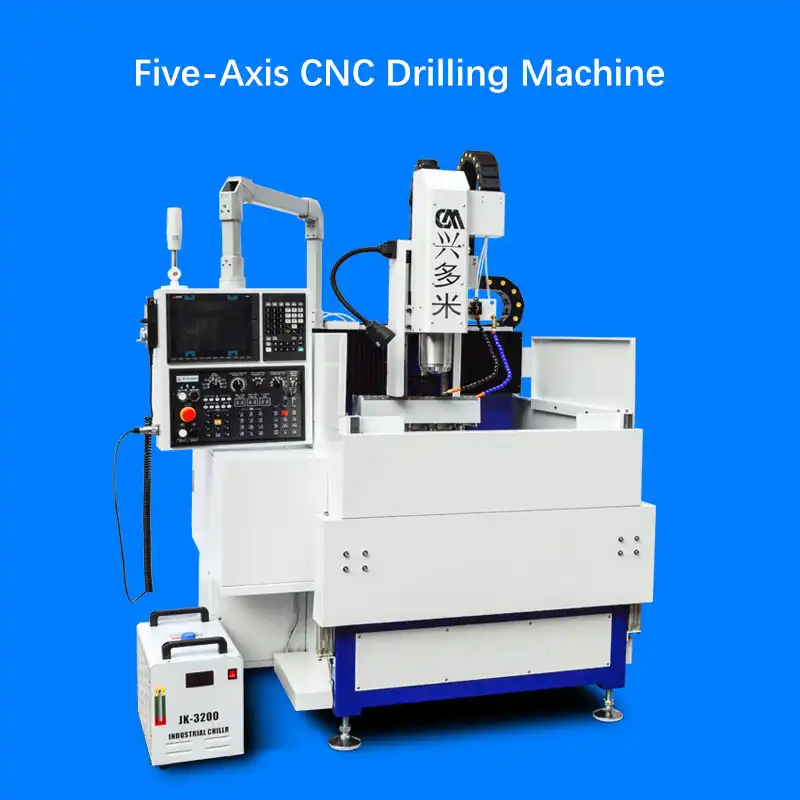

齿轮与轴承润滑油孔5轴复合钻孔机实现了复杂空间复合角度斜孔的一次装夹加工，彻底消除了多次翻面装夹与夹具分度定位误差，将油孔空间位置度精度提升至 ±0.02mm（符合 ISO 230-2 标准）。
5轴复合钻孔机的核心技术优势
1. 五轴联动与 3+2 定向空间加工
机床配备搭载直驱力矩电机的高刚性双轴倾斜旋转工作台（A/C 或 B/C 轴），可在准双曲面齿轮、行星轮架以及调心滚子轴承圈等复杂回转体工件上实现多方位、复合角度钻孔加工。
2. 70-100 bar 高压主轴中心出水系统 (CTS)
针对深径比（L/D）超过 15:1 的微深孔加工，机床集成了 70–100 bar 高压主轴中心出水（CTS）系统，可瞬间排出切削切屑并快速冷却切削刃，有效避免深孔折断钻头，确保深孔轴线直线度与刀具超长耐用度。
3. 自适应进给与主轴负载实时智能监控
在穿透高硬度渗碳合金钢（如 20CrMnTi、18CrNiMo7-6、AISI 8620 等）时，系统实时负载传感器可动态微调主轴转速（最高支持 12,000–20,000 RPM）与轴向进给倍率，保护硬质合金专用钻头，并有效消除出口穿透毛刺。
4. 优异的内孔壁表面粗糙度
加工后润滑油孔内壁粗糙度可稳定达到 Ra 0.8–0.4 µm，大幅减小润滑流体沿程阻力与湍流损失，避免金属毛刺脱落混入封闭液压与润滑回路造成二次磨损。
性能实测对比：传统分度加工 vs. 5轴复合钻孔机
| 工艺参数 | 传统3轴钻床 + 手动分度盘 | 5轴复合钻孔机 | 实际提效优势 |
|---|---|---|---|
| 装夹周转次数 | 3 到 5 次重新装夹 | 1 次装夹完成所有孔位 | 减少 70%–80% 装夹调试等待工时 |
| 空间位置公差 | ±0.030 mm | ±0.02 mm | 定位精度与一致性大幅提升 |
| 深孔直线度跳动 | 径向偏差 > 0.1 mm / 100 mm | 径向偏差 < 0.015 mm / 100 mm | 确保润滑油流道精准通畅 |
| 单件加工工时（每个齿轮） | 18–25 分钟 | 4–6 分钟 | 单件循环时间缩短达 75% |
| 毛刺处理要求 | 需二次人工手动打磨去毛刺 | 机内一次性自动倒角去毛刺 | 实现无毛刺加工，节省人工工序 |
典型工业应用领域
- 汽车传动系统与新能源汽车电驱： 斜齿轮、差速器壳体、电驱动电机输出轴轴承位的精密润滑注油通道，显著降低传动噪音与 NVH 振动。
- 航空航天齿轮箱： 钛合金及 Inconel 高温合金发动机附件机匣齿轮、直升机主减速器复杂角度喷油孔精密成型。
- 风力发电齿轮箱： 承受超重载荷的兆瓦级风电行星架、大回转支承轴承套圈超深油道孔加工。
- 工程重型机械装备： 工程机械湿式驱动桥、高压液压柱塞泵壳体及大型轧机轧辊轴承座的高压配油孔加工。
赋能生产制造企业的核心价值
- 延长传动部件使用寿命： 精准导向的润滑喷油通道可显著降低啮合齿面流体阻力与接触磨损率。
- 大幅降低废品率： 高刚性直驱转台消除了多工位装夹累计误差与深孔钻削偏斜问题。
- 显著降低生产综合成本： 一机替代多台传统设备，配合节能伺服驱动与自动化排屑系统，大幅削减综合人工与运维开支。
