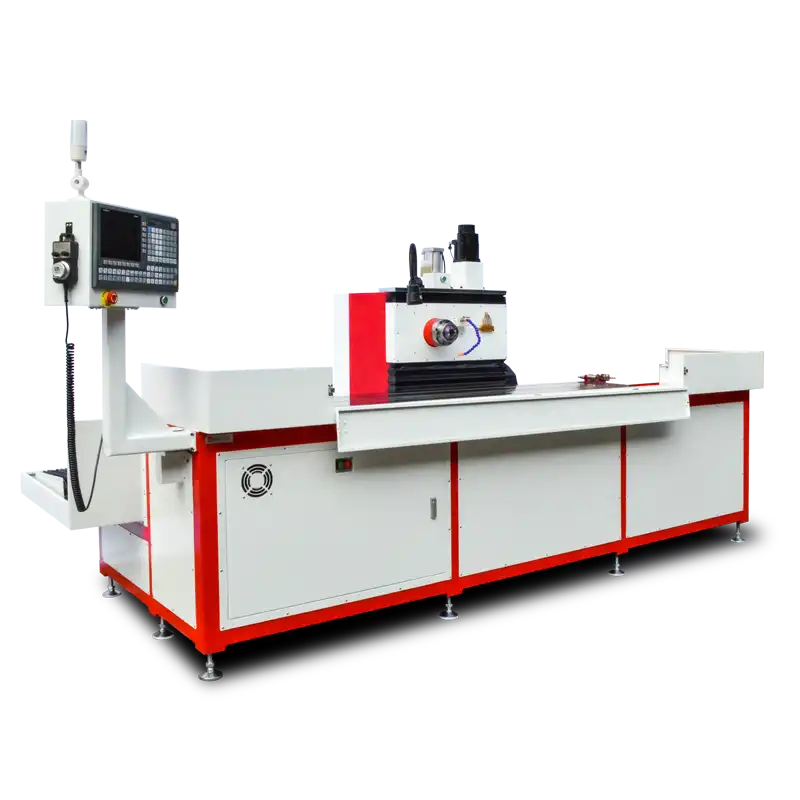

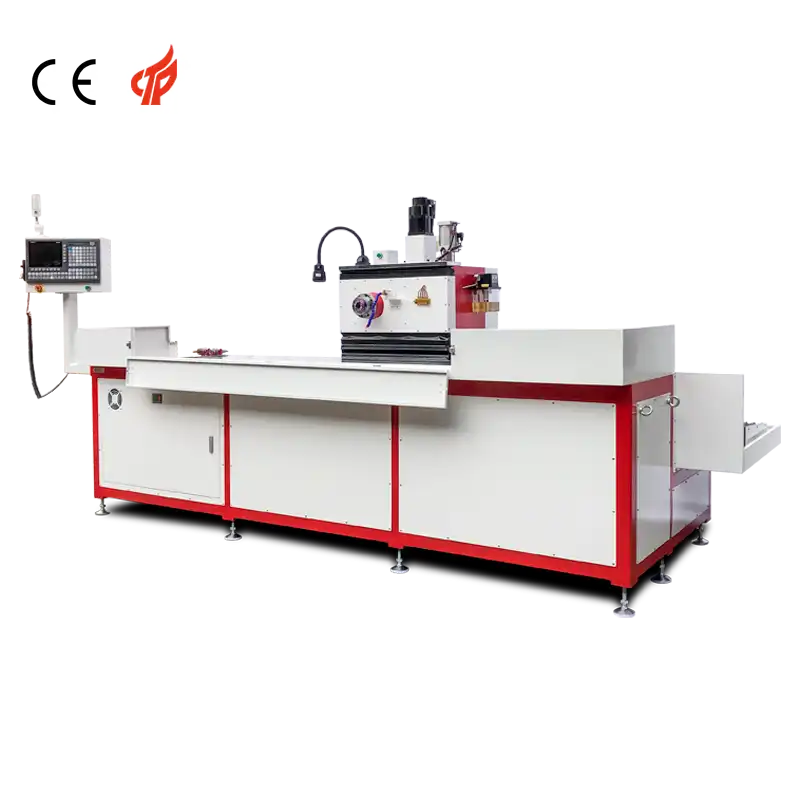

卧式数控钻铣攻牙一体机 DNC-2020N4

设备概述与技术优势

兴多米 DNC-2020N4 卧式数控钻铣攻牙一体机 是一款重型、高效的三轴自动化金属复合加工解决方案。该机床专为长件侧面钻孔、刚性攻牙、平面铣削及倒角等工序的多工步复合加工而设计。通过在一次装夹中集成多项加工工序，彻底消除了人工二次定位带来的累积误差，大幅缩短中大型结构件、挤压型材及铸件的单件加工工时。

设备具备 2000 mm × 200 mm × 200 mm (X/Y/Z) 的宽大加工行程，搭载高刚性 BT30 数控主轴（最高转速 6,000 RPM） 以及 4把刀直排式自动换刀系统（ATC），可为铝合金、铜件、钢件及各类铸件提供工业级的批量加工效率与加工品质。

核心技术优势与工程亮点

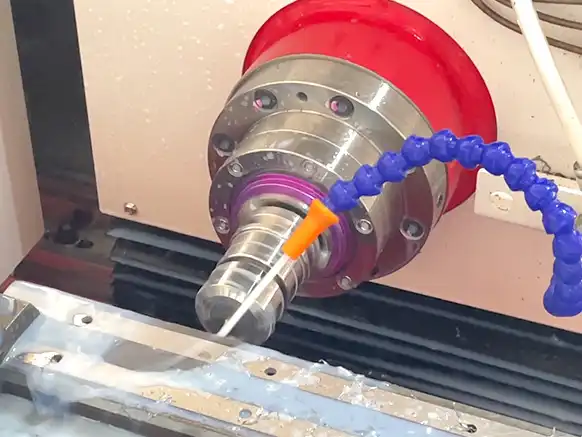

1. BT30 高速数控主轴与动态驱动系统

• 主轴功率与扭矩输出： 配备 5.5 kW 伺服主轴驱动电机，在 1,000 至 6,000 RPM 转速范围内提供稳定的切削扭矩，针对高速钻孔（Ø1–20 mm）与刚性攻丝（M2–M16）进行了深度优化。
• 高效轴向动态性能： 绝对值伺服电机配合高精度上银（HIWIN）滚珠丝杠与线性滚珠导轨，实现 X轴快移速度最高达 60 m/min，Y/Z轴快移速度达 25 m/min。

2. 严格的激光检测与机身高刚性设计

• API 激光干涉仪全检： 每一台出厂机床均使用美国原装进口 API 激光干涉仪 进行严格的定位精度检测与螺距补偿，确保整机定位精度控制在 0.02 mm 以内，重复定位精度达到 ±0.02mm。
• 重型铸铁整体床身： 优异的结构阻尼特性可有效吸收深孔钻削与重切削时的震动，保障高光表面粗糙度并显著延长刀具使用寿命。

3. 专用装夹夹具与直排伺服刀库

• 导轨滑动式双出轴下压夹具： 配备专用气动/液压下压夹具，有效抑制高速切削时的工件振动；夹具装夹间距可根据长型材尺寸灵活滑动调节，通用性强。
• 4工位直排式自动换刀系统： 一体化线性刀库可实现多孔径钻孔、倒角及攻螺纹的快速自动换刀，无需人工干预换刀流程。

4. CAD/CAM 智能控制系统与简易操作界面

• CAD 图纸直接导入： 配备人性化中英文彩色 LCD 数控操作面板，支持 DXF/CAD 矢量图纸直接导入并自动生成 G 代码，摆脱对资深编程人员的依赖。
• 海量程序存储容量： 系统内部可存储多达 10,000 个独立加工程序，并支持外部 I/O 接口对接，方便接入自动上料单元或工业机器人。

5. 自动化维护与切屑管理

• 定时定量自动润滑系统： 自动向各轴导轨及滚珠丝杠供油润滑，延长机械传动构件使用寿命，降低日常维护成本。
• 高效切屑过滤系统： 大流量冷却泵配合切屑回收过滤装置，确保连续加工时的顺畅排屑与工件冷却，维持 24 小时连续运行的热稳定性。

典型应用行业与加工场景

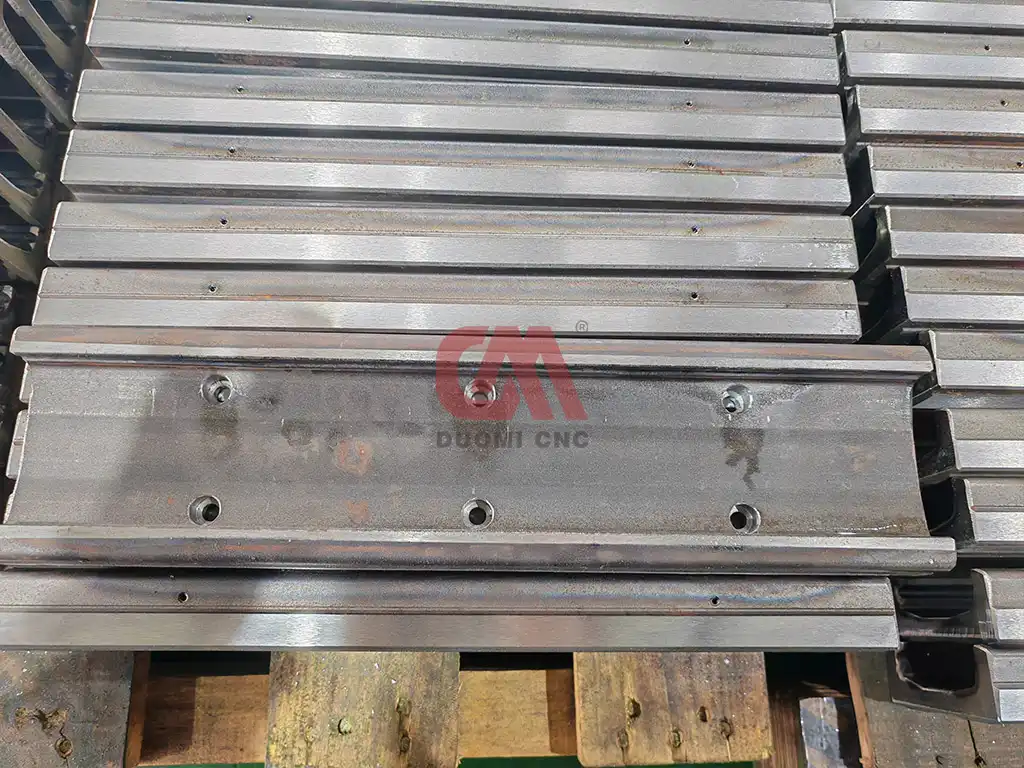

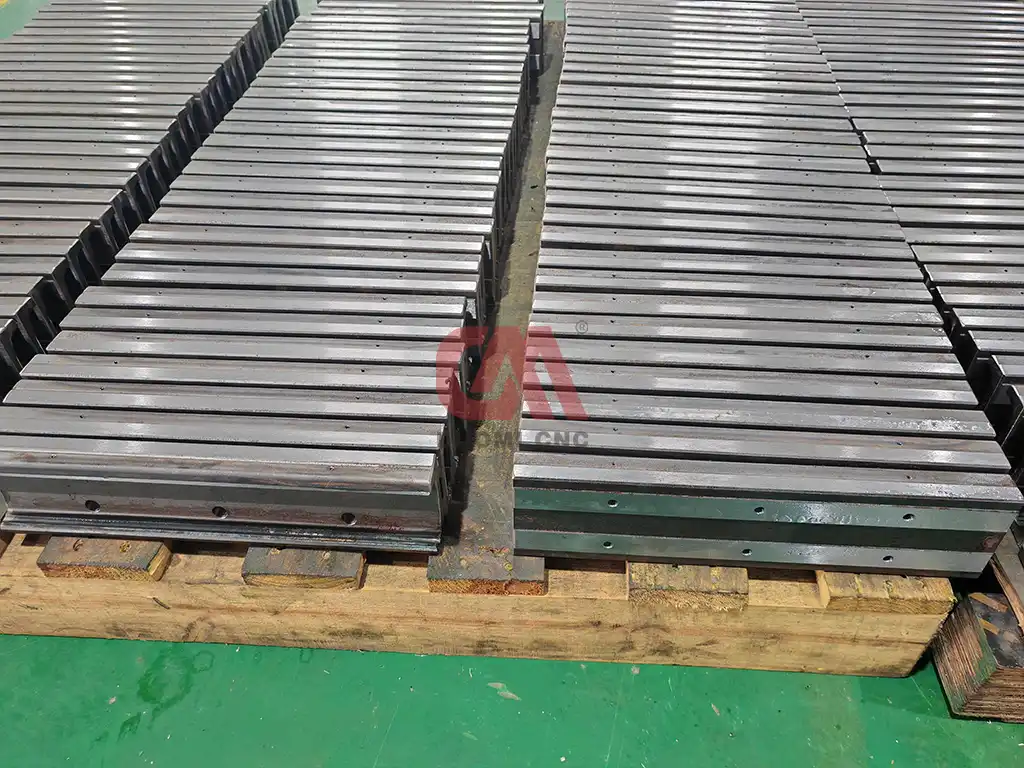

• 铝型材幕墙及结构框架： 建筑及工业铝型材侧面多孔连续自动钻孔、沉头孔铣削及攻丝加工。
• 新能源汽车与轨道交通配件： 汽车电池托盘、底盘横梁、保险杠及发动机侧盖的高精度复合加工。
• 工业自动化及流体阀体： 液冷散热排管、流体歧管、泵体及直线执行器底座的多孔攻牙与铣削。
• 五金散热器与散热排管： 铜件、黄铜及铝合金散热器组件的高速多规格孔位批量加工。
