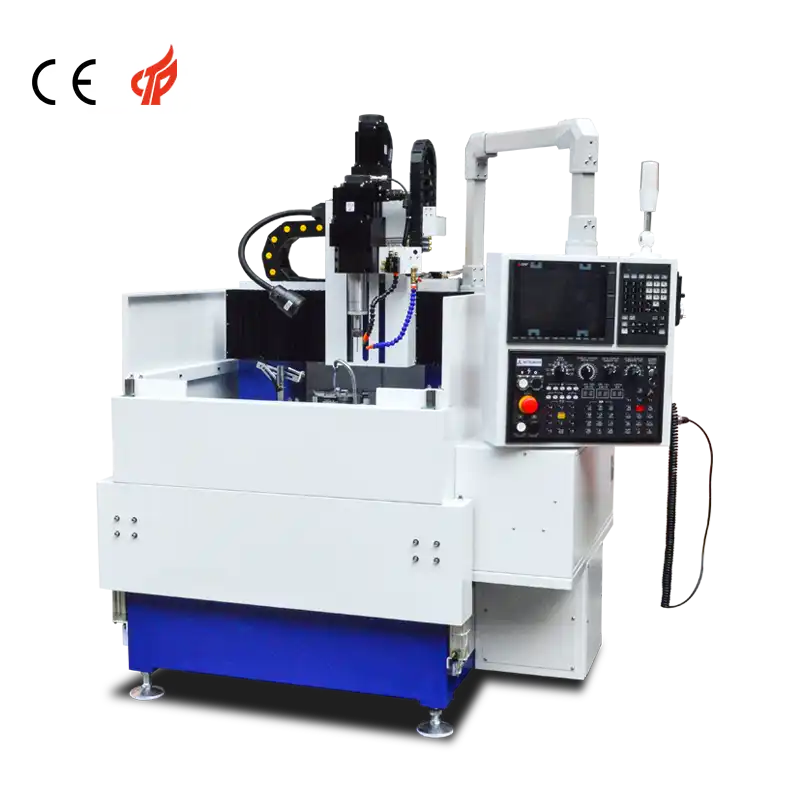

汽车零部件4轴数控钻孔机

产品概述：汽车精密零部件多角度数控钻削方案

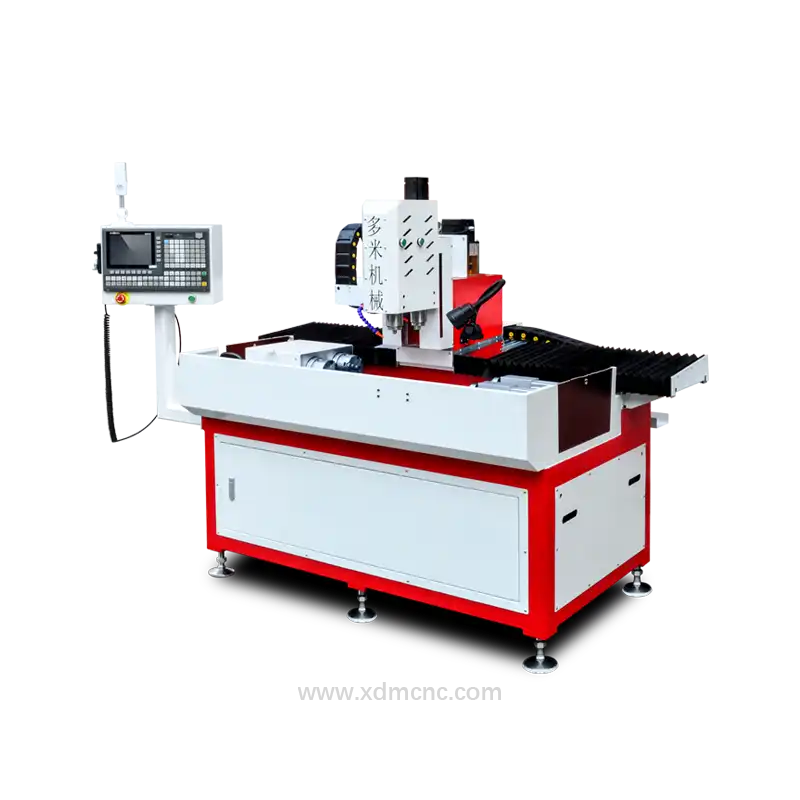

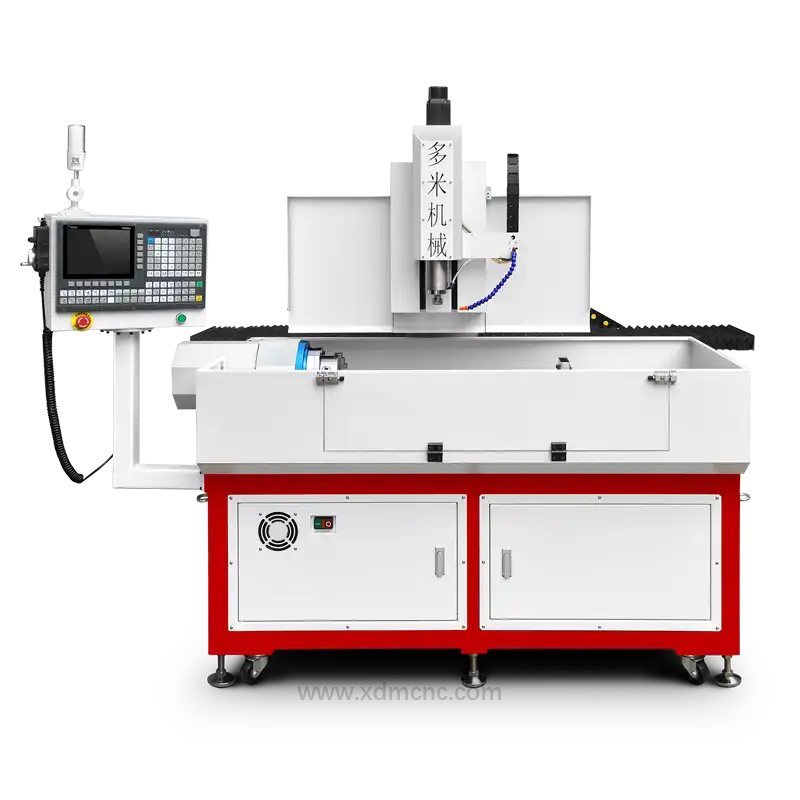

兴多米 DNC-630DS-R 汽车零部件4轴数控钻孔机是专为大批量、高精度复杂汽车零部件加工研发的高效数控专机。整机采用经充分去应力退火处理的高刚性铸铁床身，将 360° 连续回转 A 轴与多轴绝对值伺服驱动完美融合，持续确保 ±0.02 mm 的高精定位精度。

设备严格执行 ISO 9001 质量管理体系与欧盟 CE 认证标准，可轻松完成各类黑色金属与有色金属合金的多角度复合孔系加工，显著缩短单件循环工时，杜绝传统多次装夹引起的同轴度及位置度偏差，是汽车一级、二级零部件供应链升级自动化产能的理想选择。

核心技术优势与结构特性

1. 三菱伺服主轴与全轴绝对值驱动架构

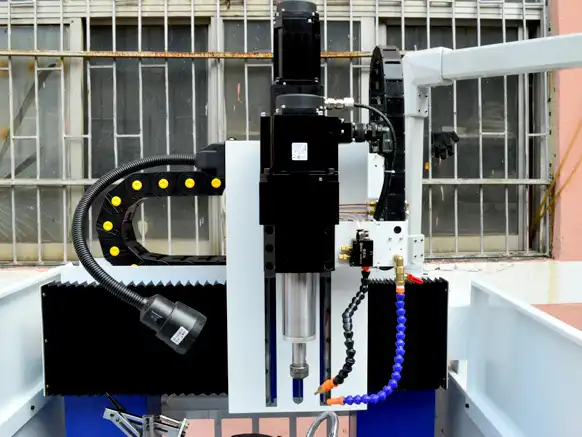

• 主轴系统： 采用三菱大扭矩伺服电机驱动，配合 ER20 精密筒夹刀柄，在 0–3000 RPM 无级调速区间内提供强劲且稳定的切削扭矩。
• 绝对值编码器伺服： X/Y/Z/A 四轴全配置 0.75 kW 三菱绝对值伺服电机，开机无需回原点即可直接进入加工状态，大幅提升产线有效开机率。
• 高速位移： 轴快移速度达 10 m/min 至 30 m/min，显著缩短非切削空行程定位时间。

2. 超高精度第4轴回转分度平台

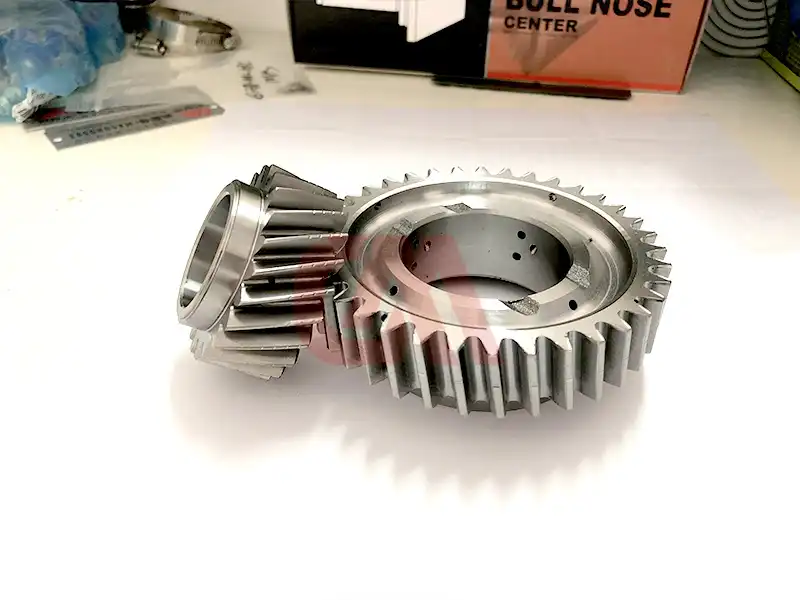

• 360° 连续回转加工： 全角度分度旋转功能，支持圆柱件、管件及异形铸件在一次装夹中自动完成圆周径向与端面斜向的多孔加工。
• 高精度导轨配合： 导轨平行度 ≤ 0.01 mm/1000 mm，平面度 ≤ 0.02 mm/1000 mm，确保重载切削下的长期运行稳定性与抗震性。

3. 集成式激光探针自动对刀寻边系统

• 工件自动找正： 高精度光学激光探针在钻孔前自动探测工件实际位置坐标与零点基准，实时补偿工件下料与装夹公差。
• 大幅降低废品率： 杜绝人工对刀误差，确保大批量连续加工中孔位精度稳定保持在 ±0.02 mm 以内。

4. 集中式定时定量自动润滑系统

• 自动化润滑管路直接覆盖各轴高精直线导轨、精密滚珠丝杠及主轴轴承，有效抑制热变形，防止核心传动零部件异常磨损。

采购决策优势

• 大幅降低单件加工工时： 高达 30 m/min 的快移响应，相比传统三轴数控钻孔设备生产节拍提升高达 35%。
• 高刚性床身抗振稳定： 约 600 kg 整体铸铁机身结构，在高速进给切削状态下依然保持极佳的吸振抑震能力。
• 广泛的材质加工适应性： 支持 Ø1.0 mm 至 Ø8.0 mm 钻孔加工，广泛适用于铝合金、碳钢、合金钢、黄铜、紫铜、锌合金及铸铁件。

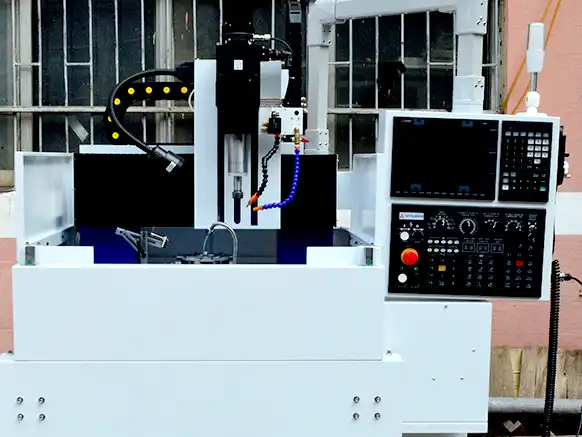

• 灵活的数控系统程序管理： 系统可存储多达 10,000 组加工程序，支持直观面板参数化编程或电脑 CAD/CAM 加工代码直接导入。

典型应用行业与零部件

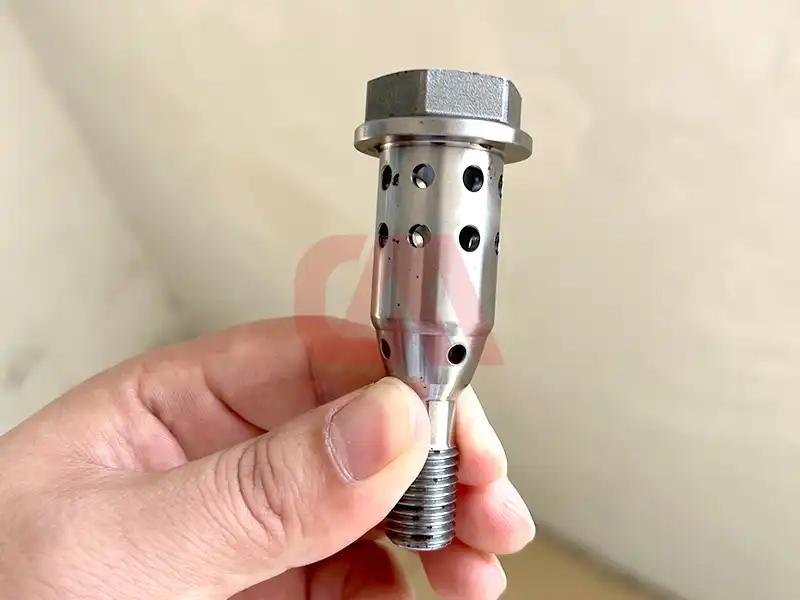

• 汽车精密零部件： 发动机悬置支架孔系、变速箱阀体油道孔、传感器安装座、燃油导轨接头、转向系统精密管件。

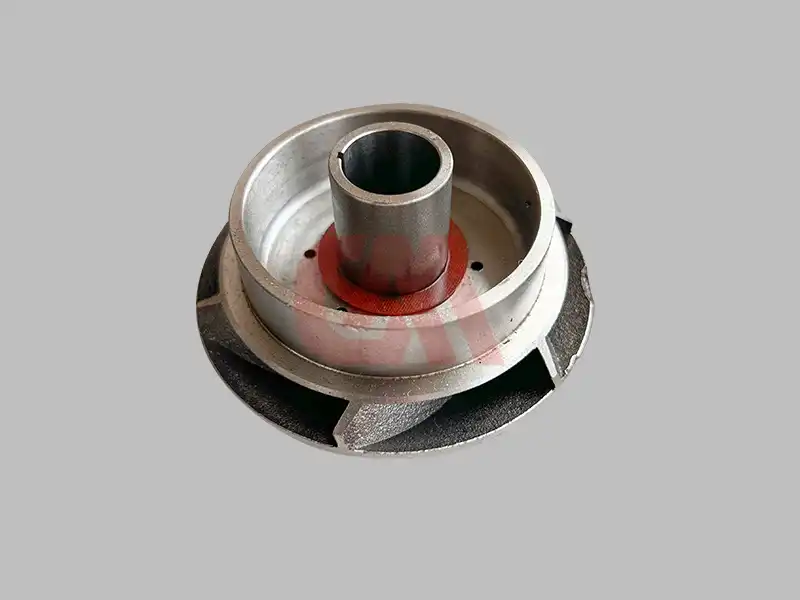

• 流体机械与泵阀配件： 叶轮径向孔、水泵壳体、液压阀块、多分歧管路的多角度径向钻孔。
• 精密通用机械加工： 工业法兰、双圆管金属件及各类异形五金五金结构件。

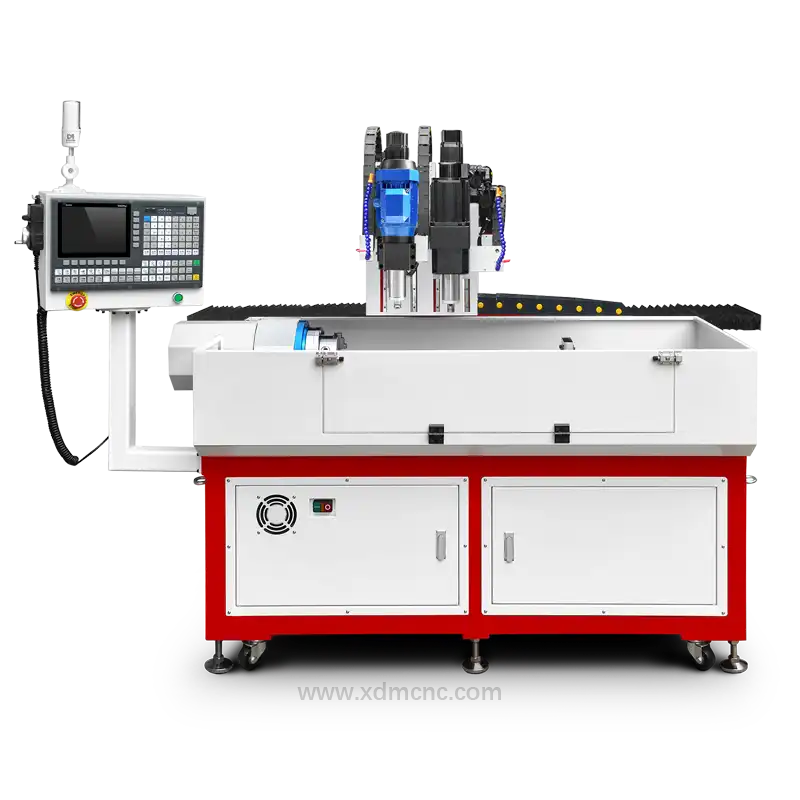

欢迎了解我们的 双主轴数控钻孔攻牙机方案，或查看专为管材加工打造的 圆管数控钻孔系统 获取更多专用设备技术资料。
