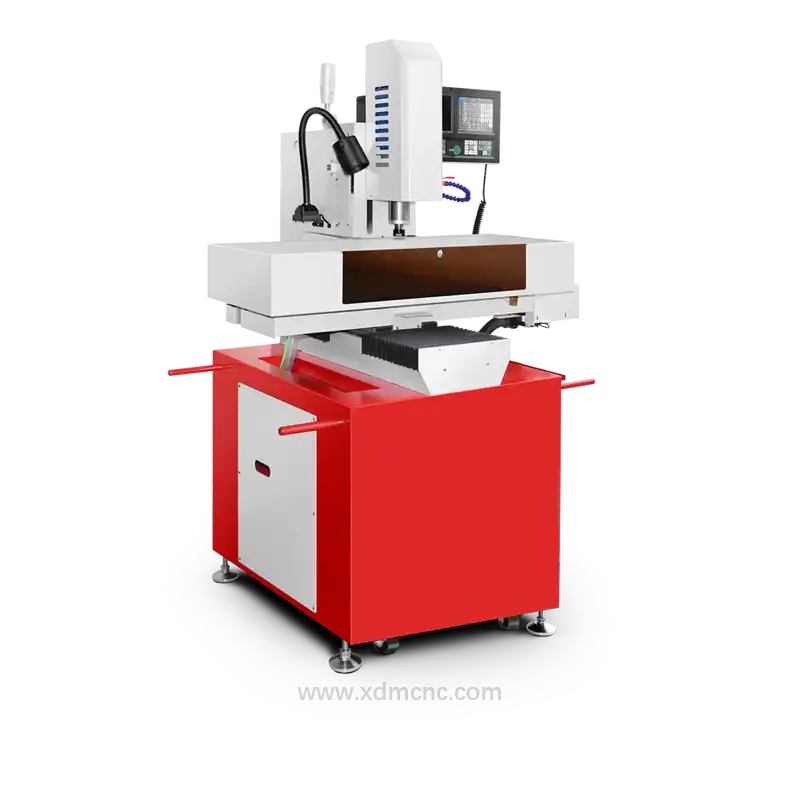

小孔数控钻孔机：微米级精密加工的技术演进
数控（CNC）小孔钻孔机代表了现代精密制造的巅峰水平。小孔数控钻孔机专为加工 Ø0.05 mm 至 Ø3.0 mm 的微小孔径而设计，在大深径比加工应用中，能够提供极高的尺寸重复定位精度、极低的径向跳动公差以及优异的表面光洁度。
从航空航天发动机叶片冷却通道、汽车喷油嘴，到医疗导管以及高密度互连（HDI）印刷电路板（PCB），微小孔加工对机床的动力学性能、超高速主轴以及先进的排屑策略提出了极高的专业化要求。

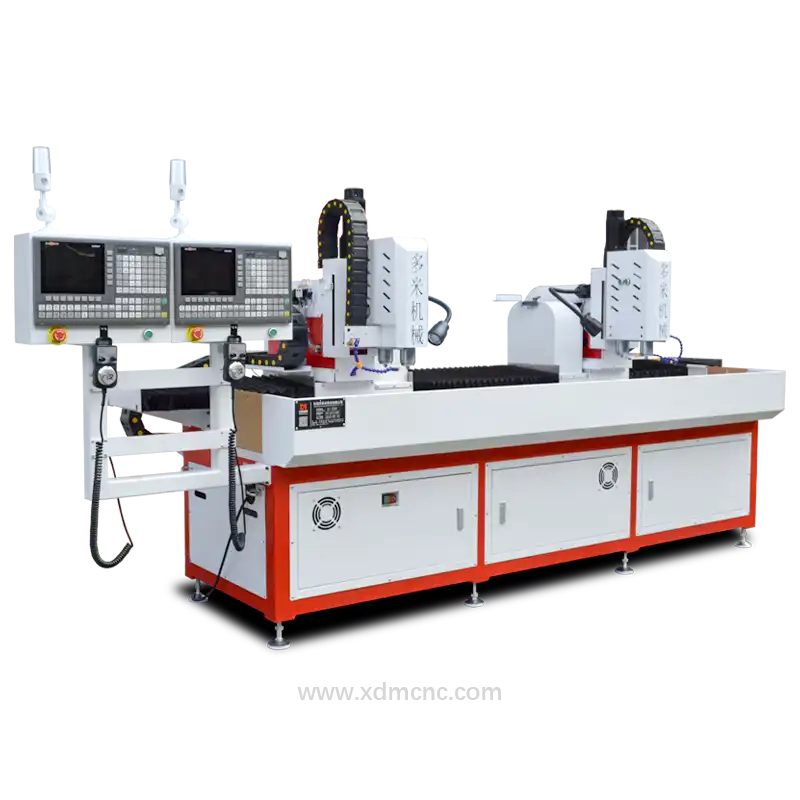

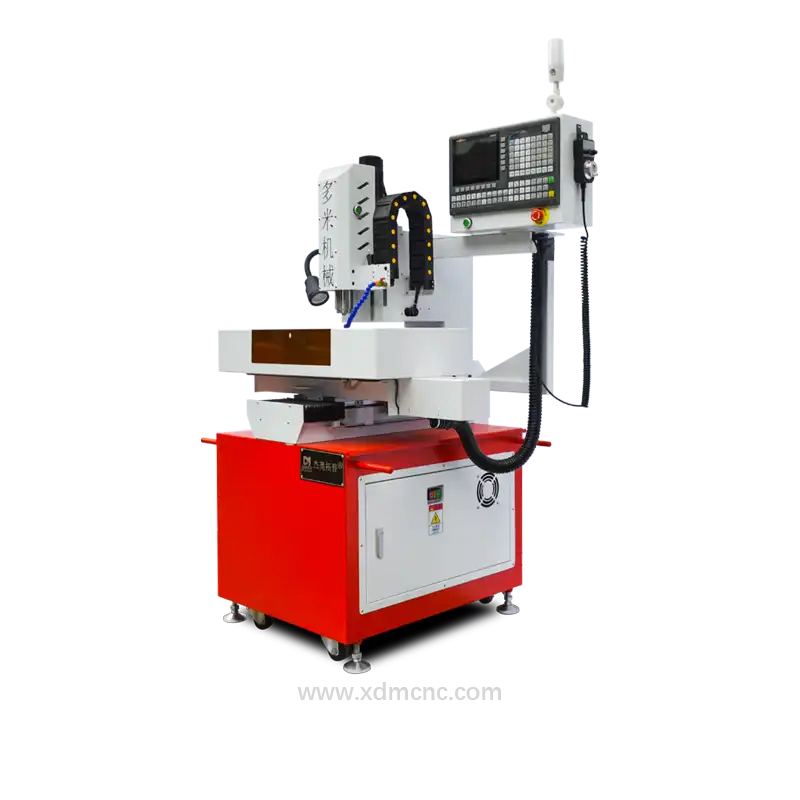

小孔数控钻孔机的核心结构特性
与传统的数控铣削或标准钻孔操作相比，微径孔的钻削加工在机械动力学上有着本质的不同。
1. 超高速主轴技术
为了在微型钻头（通常直径小于 1.0 mm）上达到所需的切削线速度（V_c），主轴转速必须达到 40,000 RPM 至 150,000 RPM。采用空气轴承或精密陶瓷混合轴承的高频电主轴，可确保热量不会传导至主轴套筒，同时将径向跳动（TIR）控制在 0.001 mm (1 µm) 以下。
2. 微量啄钻循环算法与动态负载控制
由于切屑堆积，微型钻头极易发生扭转剪切断裂。现代小孔数控钻孔机采用实时轴负载监控，并结合自适应啄钻算法（如 G83 自定义循环）。当检测到扭矩峰值时，Z轴会动态退刀排屑，从而有效防止灾难性的断刀发生。
3. 高压冷却系统（主轴中心出水 TSC 与微量润滑 MQL）
在深微孔（深径比超过 20:1）加工中，切屑排出需要特殊的流体动力学支持： * 高压主轴中心出水 (TSC)： 70 bar 至 150 bar (1,000 至 2,100 PSI) 的高压冷却液可强力将切屑沿排屑槽排出。 * 微量润滑 (MQL)： 通过雾化气溶胶输送介质，实现铝材及复合材料的无毛刺干式/准干式切削。
技术对比：微孔加工方法
| 特性 / 参数 | 机械微孔钻削 | 微细电火花加工 (Micro EDM) | 飞秒激光钻孔 |
|---|---|---|---|
| 孔径范围 | Ø0.1 mm – Ø3.0 mm | Ø0.03 mm – Ø0.5 mm | Ø0.005 mm – Ø0.2 mm |
| 深径比 (深度:孔径) | 最大 30:1 | 最大 100:1 | 最大 15:1 |
| 尺寸公差 (孔径) | ±0.002 mm | ±0.001 mm | ±0.003 mm |
| 表面粗糙度 (Ra) | 0.2 – 0.8 µm | 0.4 – 1.6 µm | <0.1 µm (无热影响区) |
| 材料适用性 | 金属、塑料、复合材料 | 导电金属 / 高温合金 | 所有材料（包括玻璃/陶瓷） |
小孔钻孔加工的典型行业应用
电子与半导体封装
- PCB微型导通孔： 采用高速机械和激光微孔钻孔技术，加工连接HDI（高密度互连）电路板多层铜线回路的盲孔和埋孔（Ø0.075 mm–Ø0.15 mm）。
- IC测试治具/芯片测试插座： 在 PEEK 或 Torlon 等工程塑料基材上微孔钻削数千个超精密针孔，并保证严苛的位置公差（孔距精度达 ±0.005 mm）。
医疗器械与外科植入物
- 导管与内窥镜： 在符合 ISO 13485 标准的 316L 不锈钢、镍钛诺（Nitinol）及医疗级聚合物上，加工流体通道和端部微孔。
- 注射针头与支架： 无毛刺钻孔可确保微细通道保持完整的结构完整性，内部无任何残留堵塞。
航空航天与能源动力
- 涡轮叶片冷却孔： 在能够承受极端高温环境的镍基高温合金（Inconel 718、René 80）上，钻削倾斜的气膜冷却微孔。
- 燃料雾化喷嘴： 高精度的微孔决定了喷气涡轮燃烧室中喷雾流道和雾化效率。
汽车动力总成系统
- 缸内直喷系统（GDI/柴油机）： 以精确的复合角度微孔钻削喷油嘴喷孔（Ø0.08 mm–Ø0.18 mm），以优化燃油燃烧效率并降低尾气排放。
攻克微小孔加工的技术难关
- 刀具偏摆与位置精度： 微型钻头缺乏横向刚性。小孔数控钻孔机采用定心钻（引导孔）工序，并结合光学对刀仪和视觉对准系统，将实际位置公差控制在 ±0.002 mm 以内。
- 出口处毛刺残留： 微孔出口处的毛刺是去毛刺工艺的一大痛点。通过采用大前角、精磨抛光的超细颗粒硬质合金刀具，并配合优化的每转进给量（0.001–0.005 mm/rev），可将毛刺高度降至最低。
- 热膨胀影响： 环境温度波动会改变 Z 轴的高度。高端小孔数控钻床在主轴端面直接配置了热位移补偿传感器，实现动态补偿。
采购选型指南
在评估和采购小孔数控钻孔机时，请重点核对以下关键机床指标： * 主轴径向跳动 (TIR)： 必须 ≤ 0.001 mm。 * Z轴分辨率： 光栅尺编码器分辨率需达到 0.1 µm (0.0001 mm)。 * 控制系统响应时间： 选用具备超快程序段处理速度（<0.5 ms）及微量啄钻控制程序的数控系统。 * 自动化集成能力： 预留机器人自动上下料接口，以实现不间断的微孔钻削循环加工。
