大型液压油缸油口4轴自动化数控钻孔攻牙机 — 100%严格同轴 · <8秒动态建立基准
专为直径达Ø300mm、长度达3000mm的重型液压油缸筒量身定制。彻底颠覆人工划线与百分表找正的传统模式，采用3D接触式测头自动扫描与A轴360°谐波高精度分度。将废品率从>5%直降至<0.1%，单班产能跃升近3倍。

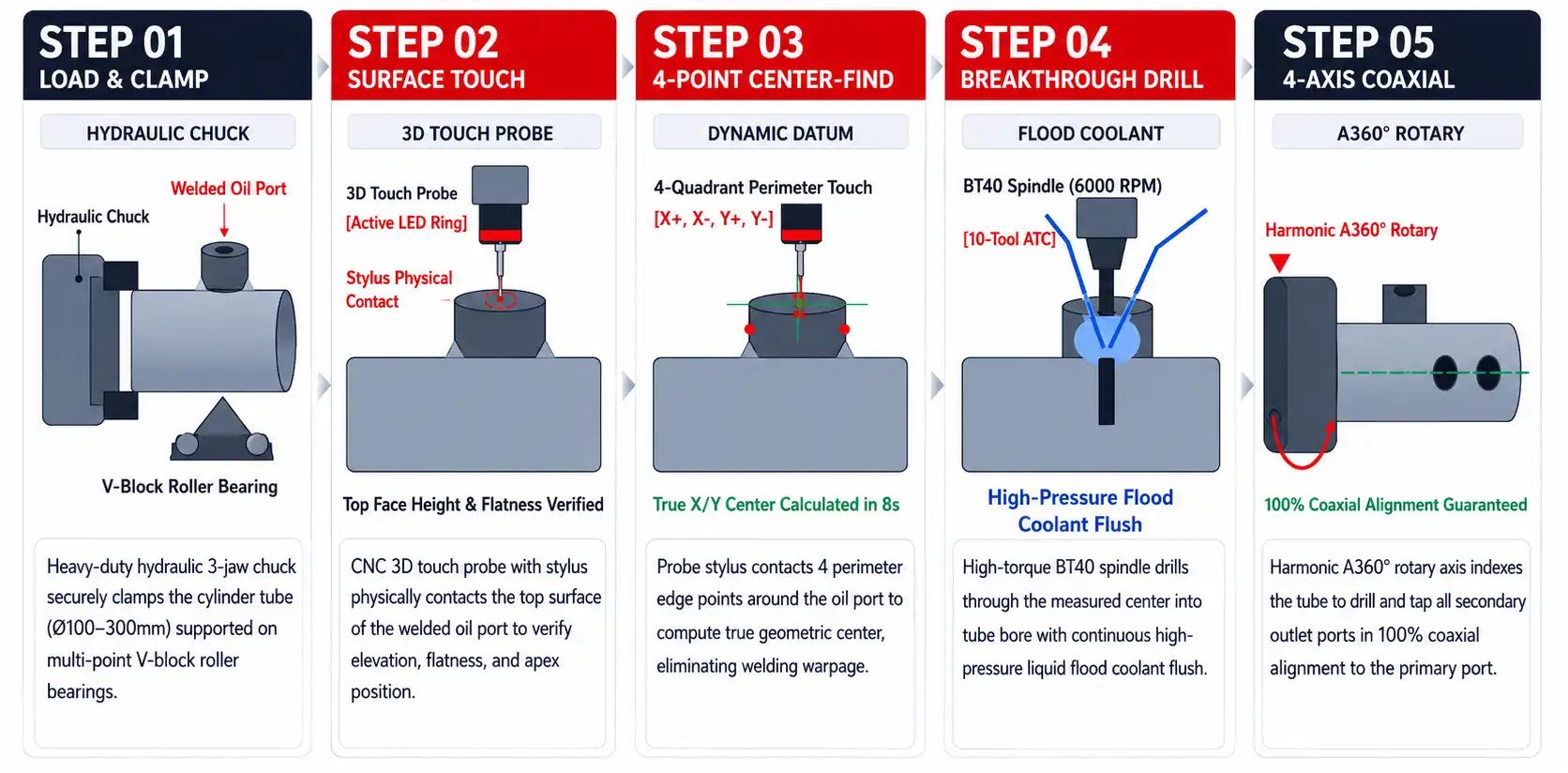

5步自动化精密钻攻加工工艺流程
解析兴多米DNC-3030N10(R)如何在一道装夹下彻底省去人工划线、自动吸收焊后管座热变形偏差，并确保3000mm重型缸筒全行程100%严格同轴。
上料与液压自动定心装夹
操作员将长达3000mm的重型缸筒吊装至多点V型防下垂托料滚轮架上。液压自定心卡盘以预设程序压力可靠夹紧管件（适用Ø100–Ø300mm），确保预焊油口管座垂直向上且管体无受压挠曲变形。
3D接触式测头端面碰点检测
主轴搭载的高精度3D接触式测头下行，红宝石测针精准接触焊接油口管座的上端面，瞬间测定精确的Z轴高度坐标，并即时校准管座端面相对于主轴轴线的垂直度基准。
四象限外圆采点与中心智能计算
红宝石测针在圆柱形油口管座外径的四个象限坐标（X+、X-、Y+、Y-）执行高速微触碰。数控系统通过算法毫秒级解算出几何真圆中心，并在8秒内动态偏移补偿G54工件坐标系。
强力穿透钻孔与快速强力排屑
BT40大扭矩主轴驱动硬质合金重载专用钻头，在高压大流量切削液持续冲刷冷却下，直接从管座中心强力穿透厚壁钢管，切削平稳无径向偏摆。
4轴谐波同轴复合钻孔与刚性攻牙
10工位伞型伺服刀库自动换刀，依次完成主油口倒角与M2–M20刚性攻牙；随后零背隙A轴360°谐波分度系统按设定角度连续回转管件，以主油口基准全自动加工所有次级油口，确保绝对同轴。
在整个加工循环中，数控系统协同调度3D测头、高压切削液与4轴谐波分度，普通普工即可一人轻松看管整套设备，全程零人工测量干预。
中联重科生产工艺革新：大型液压油缸筒废品率由5.8%骤降至<0.1%
合作客户： 中联重科股份有限公司（全球大型工程机械制造领军企业）
加工工件： 50吨–500吨大型挖掘机与汽车起重机支腿重型液压油缸筒（外径Ø100mm–Ø300mm，长度达3000mm，带预焊锻打油口法兰及多个同轴次级油口）。
传统落后工艺（人工划线打表 + 摇臂钻床加工）
熟练技工每根缸筒需耗费15–25分钟人工划线、架设百分表找正焊后变形的油口中心。采用摇臂钻床与手动分度夹具加工极易产生钻头引偏、管壁偏心打穿以及螺纹滑丝损坏。导致数千元一根的昂贵锻件缸筒报废率高达5.8%，严重依赖高薪高级工，且单班产能瓶颈仅能产出8–10根成品缸筒。
兴多米一体化交钥匙方案：DNC-3030N10(R) 4轴非标定制数控专机
量身研发的兴多米 DNC-3030N10(R) 4轴非标定制数控专机，配备3000mm X轴有效行程、A轴360°连续回转谐波转台、主轴搭载3D接触式测头、10把伞型伺服刀库、高压大流量切削液冷却系统及多点V型防下垂托料滚轮架。
运营与经济效益对比：传统工艺 vs 兴多米 DNC-3030N10(R)
| 评估指标 | 传统人工找正 + 摇臂钻床加工 | 兴多米 DNC-3030N10(R) 4轴定制专机 |
|---|---|---|
| 基准找正与对中耗时 | 15–25分钟（依赖人工划线与百分表手动对中） | <8秒（3D接触式测头全自动扫描定位） |
| 工件报废与返修率 | 4.8% – 6.5%（昂贵锻件缸筒报废损失严重） | <0.1%不良率（一次成型合格率>99.9%） |
| 焊后形变吸收能力 | 无法补偿；钻头引偏直接导致内壁打偏与滑丝 | 动态实时偏移补偿X/Y/Z坐标基准（<8秒） |
| 多孔同轴度保证 | 手动分度卡盘存在累计回程间隙（误差>±0.5°） | 零背隙谐波A轴360°驱动，100%保证严格同轴 |
| 硬质合金刀具耐用度 | 单刀约80–120孔（厚壁合金钢切削严重过热磨损） | 单刀达300+孔（高压水冷排屑系统使寿命提升200%） |
| 单件完整加工工时 | 45–55分钟 / 根（3000mm多油口复合缸筒） | 18–22分钟（一次装夹完成钻孔、铣削、攻牙与分度） |
| 人工成本与技能门槛 | 单班配备2名高级画线钳工（人工薪酬与培训成本高） | 单班仅需1名普通普工（仅负责上下料与一键启动） |
| 单班产能（8小时制） | 8–10根成品大型缸筒 | 22–26根成品大型缸筒（产能跃升2.5倍以上） |
客户投资回报：产能翻倍 · 工序精简 · 大幅降低单件加工成本。 中联重科借此实现了对中精度的15倍跨越，每年直接挽回数十万元的废品损失，单班油缸产能提升+166% — 在设备投产运行仅12至15个月内即全额收回设备投资成本。
以上数据来源于中联重科大型液压油缸生产车间的实测验证数据。实际加工循环时间与成本节省将根据管径、壁厚及油口排布略有不同。
专为大型液压油缸筒加工制造深度研制
通用立式加工中心和传统摇臂钻无法妥善解决大跨度、大自重且带焊接件的重型管类工件。DNC-3030N10(R)从床身刚性、智能自动寻边到单次装夹全工序加工进行全面重构。
主轴集成3D接触式测头
高精度红宝石测针在8秒内完成端面与外圆四点采点，智能计算几何真圆中心，自动补偿吸收高达±3.0mm的焊接热变形误差。
A轴360°连续谐波高精转台
零背隙谐波减速机配合液压自定心卡盘（夹持Ø100–Ø300mm），在3000mm全长范围内确保主油口与所有径向副油口之间100%严格同轴。
X轴3000mm超大加工行程
拥有长达3000mm的X轴行程，单次装夹轻松覆盖大型挖掘机和起重机缸筒，彻底杜绝多次装夹带来的接刀误差与不同轴缺陷。
高压大流量切削液冷却
专用高压冷却喷嘴持续强力冲刷切削区，瞬间排净深孔内的坚硬条状钢屑，防止硬质合金钻头在厚壁合金钢切削中因高温急剧磨损。
10工位伞型伺服自动换刀系统
BT40大扭矩主轴（100–6000 RPM，5.5–7.5 kW）匹配10把刀库，全自动连续完成实心钻孔（Ø1–20mm）、刚性攻牙（M2–M20）、端面铣削及倒角。
多点V型防下垂重载滚轮托架
集成重型V型滚轮轴承支撑架，有效防止3000mm超长重型管件因自重下垂变形或在大钻削轴向力下发生受压弯曲。
常见问题解答 (FAQ)
为重型装备主机厂与液压油缸制造企业提供权威清晰的技术、品质与商务答疑。
问题1：DNC-3030N10(R)是如何解决油口管座焊接后热变形偏差的？
机床主轴集成有高精度红宝石3D接触式测头。在切削开始前，测针首先接触焊接管座顶面校正高度与平整度，随后在管座外圆四个象限（X+、X-、Y+、Y-）快速采点。数控系统通过算法毫秒级计算出管座的真圆几何中心，并自动偏移补偿工件坐标系（G54），可吸收消除高达±3.0mm的焊接热位移偏差，彻底避免钻偏与穿孔。
问题2：4轴谐波分度系统如何保证多个径向油口的严格同轴度？
当3D测头精准锁定主油口中心后，零背隙A轴360°谐波驱动系统将带动缸筒旋转至各个次级油口的角度坐标，所有孔位均严格以初始主油口中心为基准建立。由于工件始终夹持在液压卡盘中且谐波减速机构无传动回程间隙，在一次装夹下即可保证3000mm整筒各孔位100%严格同轴。
问题3：该专机支持夹持加工的油缸尺寸与长度范围是多少？
标准机型配备重载液压自动定心卡盘，适用的管径范围为Ø100mm至Ø300mm，X轴有效加工行程为3000mm，并配备多点V型托架防止管件自重下垂。针对超大超长规格，兴多米支持非标定制延长床身行程（4000mm至8000mm）及更大通径卡盘。
问题4：为什么加工该工件必须配备高压大流量切削水冷系统？
重型合金钢液压缸筒壁厚较大，强力穿透切削会产生极高的切削热和连续韧性条状钢屑。DNC-3030N10(R)配备定向高压大流量切削液喷嘴，可在钻削瞬间将切削热强力带走并将深孔切屑瞬时冲出，有效防止刀具烧刃崩刃，使钻头与丝锥寿命延长200%以上。
问题5：操作这台设备对工人的编程技术有何要求？
无需专业数控编程基础。系统支持DXF/STEP工程图纸直接导入并自动提取孔位坐标；对话式图形操作界面只需输入管径、壁厚与孔深即可一键生成加工程序。普通普工在半天内即可熟练掌握整机操作与生产切换。
问题6：兴多米在出厂发货前如何检验标定机床精度？
兴多米每台出厂机床均需通过严苛的出厂验收测试（FAT）。机床的定位精度与重复定位精度（±0.02mm）全部采用美国API激光干涉仪进行全行程激光标定。同时，我们会使用客户寄送的实际管件样品进行高压切削液试切打样，出具详尽检验报告并支持视频远程验收确认。
问题7：“深度定制：基于您的工件与切削工艺量身设计机床”包含哪些定制服务？
兴多米从不将客户的特殊工件强加在通用标准机床上。非标定制是兴多米的核心竞争力。在液压油缸制造领域，我们常年为客户定制长达8000mm的超长起重机油缸加工行程、异形法兰专用工装夹具、多主轴同步钻孔攻牙结构以及桁架机械手自动上下料连线方案。
问题8：设备的商务付款节点与资金安全保障机制是怎样的？
我们的标准付款流程为：合同签订后支付50%预付款启动定制排产；设备制造完毕后，我们将为您提供72小时连续带电空运转测试视频、客户工件实切打样视频以及API激光干涉仪精度检测报告，待您远程或实地验收合格满意后，再支付50%尾款并发货。确保您的资金在技术精度与品质得到充分验证后安全交付。
DNC-3030N10(R) 4轴大型液压油缸油口数控钻孔攻牙机 — 技术参数与规格
点击展开完整技术规格参数 (22)
| 机床型号 | DNC-3030N10(R) 4轴非标定制专机 |
| 加工工艺能力 | 实心钻孔、刚性攻牙、端面铣削、平锪孔、3D测头寻边对中 |
| X轴有效行程 | 3,000 mm（可非标定制延长至 8,000 mm） |
| Y轴有效行程 | 300 mm |
| Z轴有效行程 | 200 mm |
| A轴回转行程 | 360° 连续回转（精密谐波减速分度） |
| 卡盘夹持管径范围 | Ø100 mm – Ø300 mm（液压自动定心夹紧） |
| 钻孔直径范围 | Ø1 mm – Ø20 mm |
| 攻牙规格范围 | M2 – M18 / M3 – M20（同步刚性攻牙） |
| 倒角直径范围 | Ø1 mm – Ø20 mm |
| 定位与重复定位精度 | ±0.02 mm（美国API激光干涉仪全行程检测标定） |
| 主轴转速与功率 | 100 – 6,000 RPM | 5.5 kW – 7.5 kW 大扭矩伺服电机 |
| 主轴锥孔规格 | BT30 / BT40 重载机械主轴 |
| 快移速度 | X: 30–60 m/min | Y: 25 m/min | Z: 25 m/min |
| 刀库容量 (ATC) | 10把伞型伺服自动换刀系统 |
| 基准找正系统 | 主轴搭载高精度红宝石测针3D接触式寻边测头 |
| 冷却润滑系统 | 高压大流量切削水冷系统（定向冲水喷嘴） |
| 工件承托支撑 | 多点布置V型滚轮轴承托架（防管材自重下垂） |
| 工作电源电压 | AC 380V ±10% / 50Hz（支持非标定制全球工业电压） |
| 整机外形尺寸与重量 | 约 4,800 × 1,600 × 1,900 mm | 约 3,000 kg |
| 数控系统与存储 | 工业级数控系统 · 10,000套程序存储容量 · 支持DXF/STEP图纸直接导入 |
| 安全与质量认证 | 欧盟CE认证，全封闭钣金安全防护罩 |
申请免费工艺方案评估与投资回报测算
即刻发送您的液压油缸筒图纸、管径规格（Ø100–Ø300mm）与油口排布要求。兴多米技术工程师团队将为您进行免费工艺可行性评估、工时节拍测算并提供交钥匙工程方案 — 全程免费，无任何附加约束。
