DNC-3030N10(R1) 液压油缸油口四轴数控钻攻机

工程痛点：液压油缸焊接变形与基准偏移

在重型机械与流体传动制造领域，大型液压缸筒在最终机械加工前，必须在其外壁焊接出油口接头（俗称“油嘴”）。该油口的中心孔必须穿透管壁并垂直于缸筒轴线，同时在整个3000mm管长范围内的所有辅助出油孔，都必须与主油口中心保持严格的同轴对齐。

然而，传统的固定坐标数控机床在加工此类工件时，常因以下两个不可避免的物理因素导致废品率居高不下： * 焊接热影响区变形： 高温焊接会导致油口接头相对于缸筒的理论中心线产生角度倾斜和平移偏斜。 * 装夹误差累积： 重型管材（管径Ø100–300mm，长度可达3000mm）在每次装夹时都会产生微米级的下垂挠度与定位偏差。 * 基准对齐难题： 焊接后接头的实际物理位置不可预测地偏移，导致传统依靠机械挡块的数控程序无法准确对中，极易造成穿孔偏心、管壁爆孔及螺纹乱扣等不良。

兴多米技术方案：3D触发式测头 + 4轴谐波旋转

为彻底解决这一行业难题，兴多米研制出 DNC-3030N10(R1) 非标定制4轴数控专机。设备不再假设工件符合理论CAD坐标，而是先通过3D触发式测头对实物进行物理测量，动态计算出真实的坐标原点，再依据测量结果执行精密加工。

核心技术亮点：

1. 主轴搭载3D触发式测头： 配备高灵敏度触针及LED指示灯，首先触碰已焊接油嘴的顶面以校验高度与平整度，随后四点触碰外圆边缘，自动计算出真实的几何中心。
2. 谐波第四轴旋转驱动（A360°）： 实现无背隙的平稳360°连续旋转分度，使多个径向出油孔能够以主油口基准为参照，实现高精度的同轴分度钻孔。
3. 重型液压自定心卡盘： 可自动夹紧 Ø100mm 至 Ø300mm 的液压缸筒，提供稳定可靠的夹紧力，防止重型钻削过程中的工件打滑。
4. 多点V型块轴承防下垂支撑： 沿3000mm床身分布的防变形支撑结构，有效消除长管自重引起的弯曲下垂，确保第四轴旋转过程中的轴线刚性。
5. 高压切削液喷淋冷却系统： 专用的高压切削液喷头在深孔钻透过程中持续冲刷切屑并对刀尖进行高效冷却，大幅延长刀具寿命。
6. 10把伺服自动换刀系统（ATC）： 搭载重型BT30/BT40主轴（100–6000 RPM，5.5–7.5 kW），无需人工干预即可在硬质合金钻孔、刚性攻牙（M2–M20）、立铣及倒角工序间无缝切换。

5步精密加工工艺流程

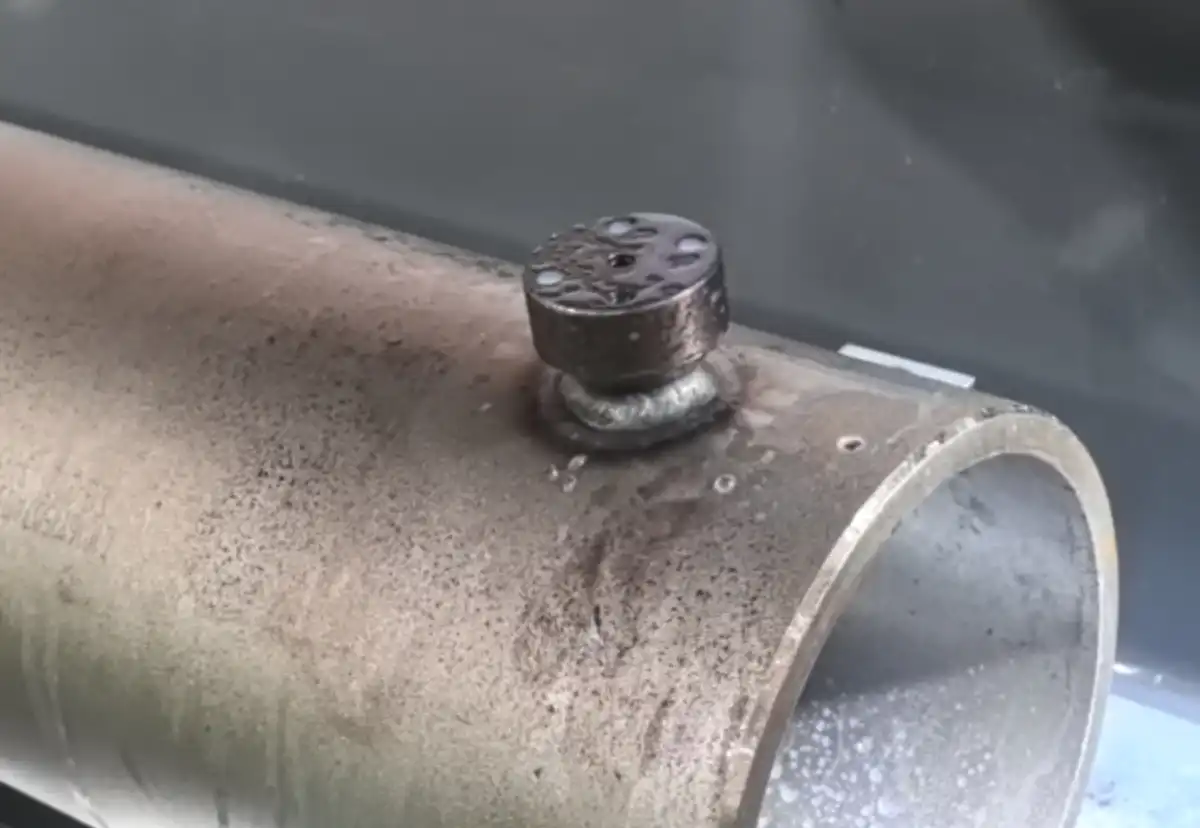

1. 上料与定位： 操作员将液压缸筒放置于液压卡盘与V型块托辊支撑上，已焊接的油嘴朝上。

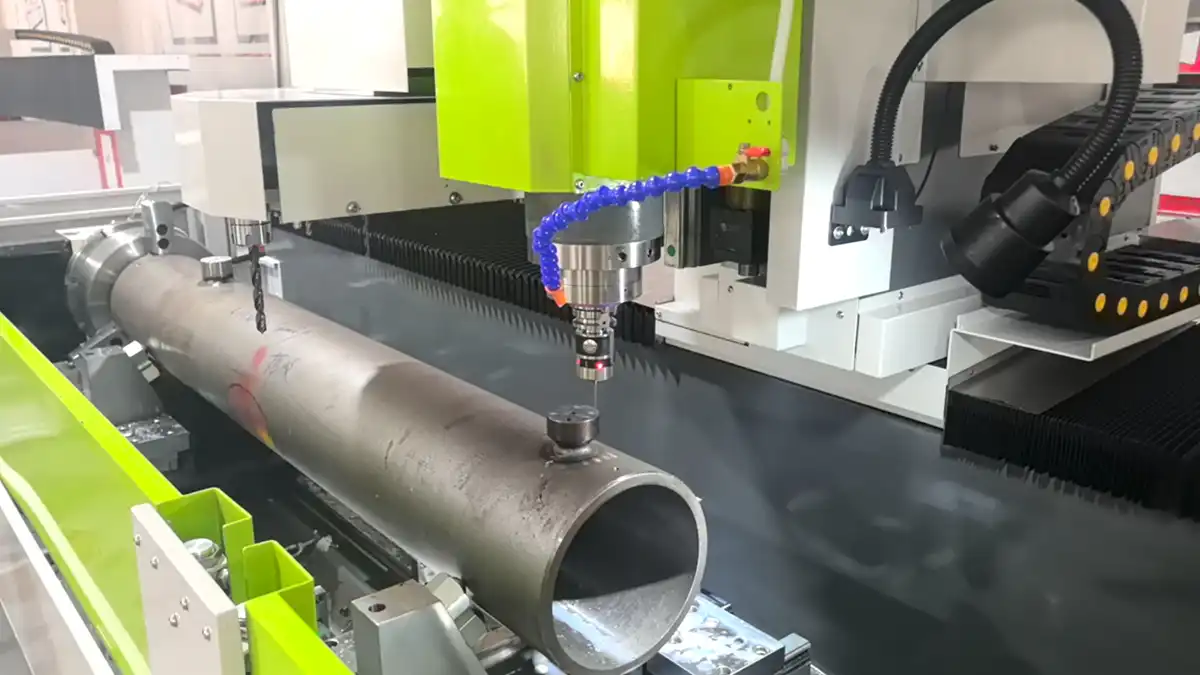

2. 测头顶面触碰检测： 3D触发式测头下降直至触针触碰油嘴顶面，记录高度与表面平整度，确认油嘴处于顶点位置。
3. 4点外圆触碰寻心： 测头触针触碰圆形油嘴四周的四个边缘点（X+、X-、Y+、Y-），在8秒内自动计算出真实的X/Y中心坐标。
4. 高压切削液冷却钻透： BT40主轴启动，高压切削液冲刷切屑，钻头精准沿测量出的接头中心切入并穿透缸筒内壁。

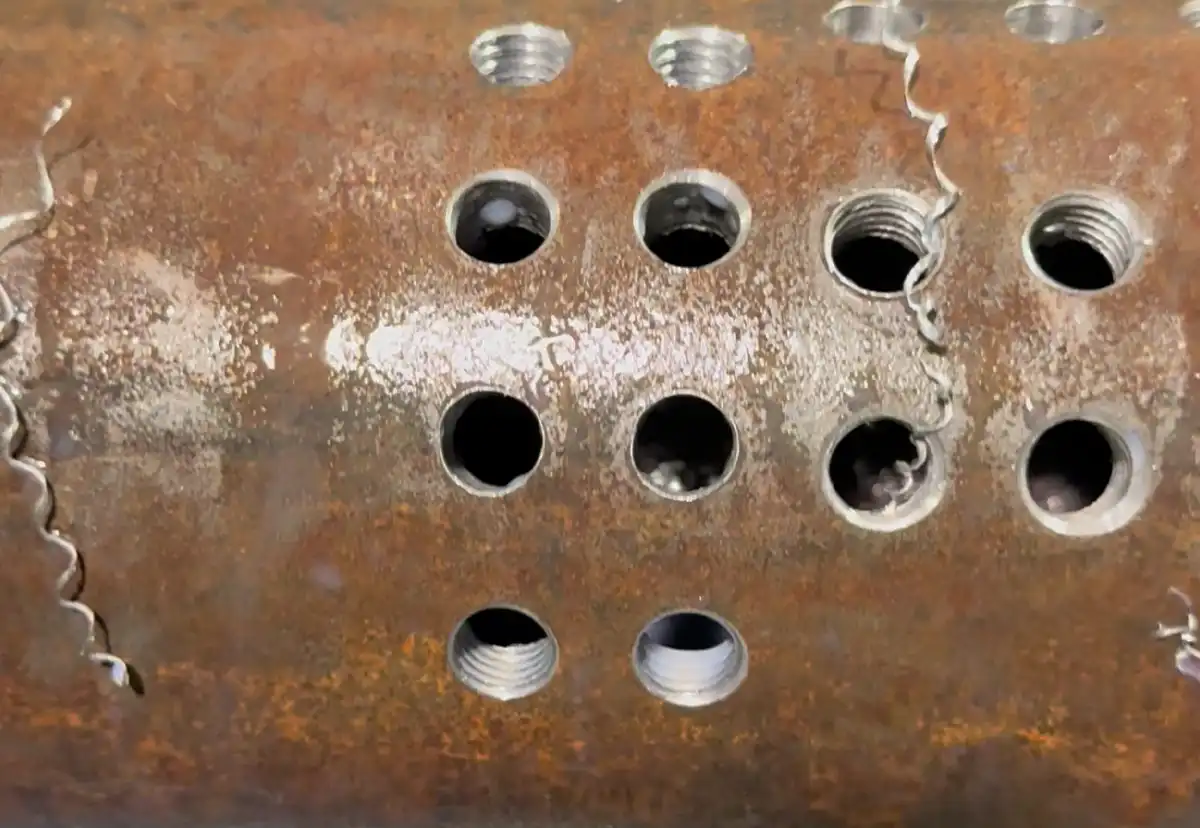

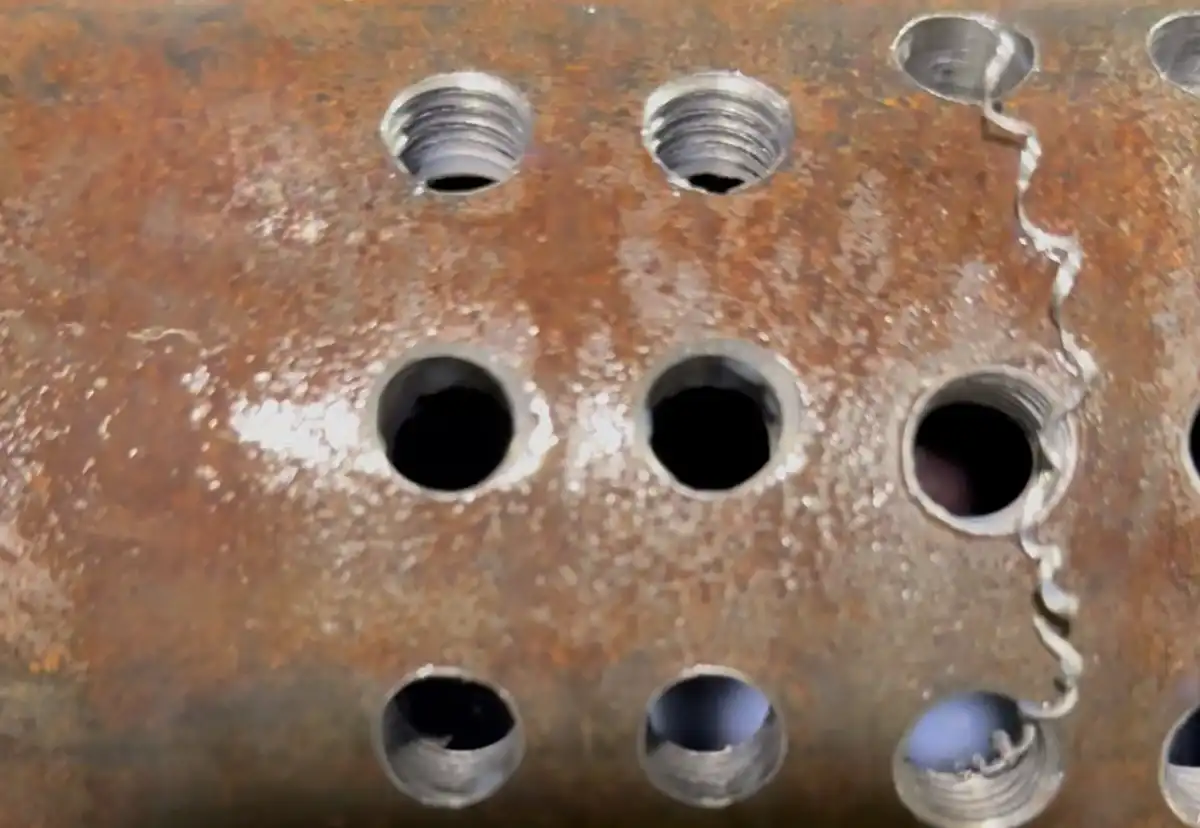

5. 分度二次钻孔与攻牙： 第四轴谐波旋转单元将管材旋转至后续角度位置，以主基准为参照，在一次自动循环中完成所有辅助油孔的钻孔与刚性攻牙。

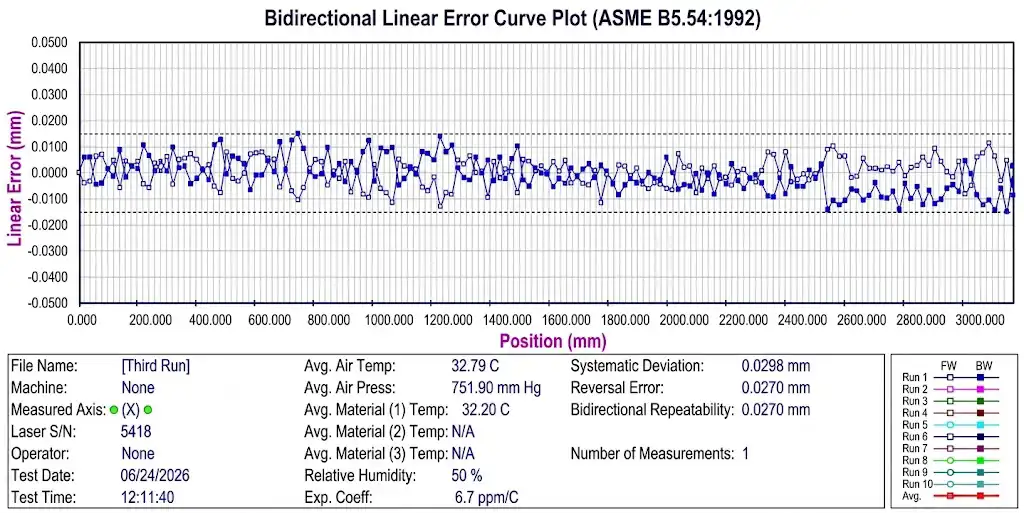

核心生产效益

• 无需依赖前道焊接公差： 容许焊接偏差高达 ±3.0mm，设备可自动进行动态补偿，不再依赖高成本的高精度手动焊接夹具。
• 废品率降低至 0.1% 以下： 在重型机械缸筒批量生产中，兴多米的自适应基准系统彻底解决了因孔偏心和螺纹滑丝导致的工件报废问题。
• 大幅节省人工与周转时间： 将找正、钻孔、铣削、攻牙及旋转分度整合至一台自动化设备中，比传统分工序手动装夹节省周期时间 55%。
• 高刚性重型机身结构： 可轻松承载长达3000mm的缸筒，整机重约3000 KG，有效吸收大进给深孔加工时的切削振动。

典型应用行业与场景

• 重型工程机械与挖掘机： 液压动臂、斗杆及铲斗油缸缸筒（如中联重科、三一重工、徐工集团的一级供应商）。
• 工业流体动力系统： 大型液压机、锻造操作机及高压流体控制阀块。
• 石油与天然气管材加工： 厚壁钻杆接头、流体定子管及焊接喷嘴组件。
• 农用与矿山机械： 重型转向油缸、悬挂减震支柱及多级伸缩油缸筒。

方案验证：免费打样测试与投资回报测算

兴多米的每一台非标定制专机均根据您的具体工件图纸与产能需求进行工程研发。欢迎将您的CAD图纸或管材样品寄送至我们位于东莞长安的工厂，我们将为您提供： 1. 完整的加工可行性评估与刀具配置方案 2. 精准的单件加工节拍与循环工时模拟 3. 在实际生产设备上进行现场视频打样测试 4. 完整的工厂验收测试（FAT）及1年整机质保
