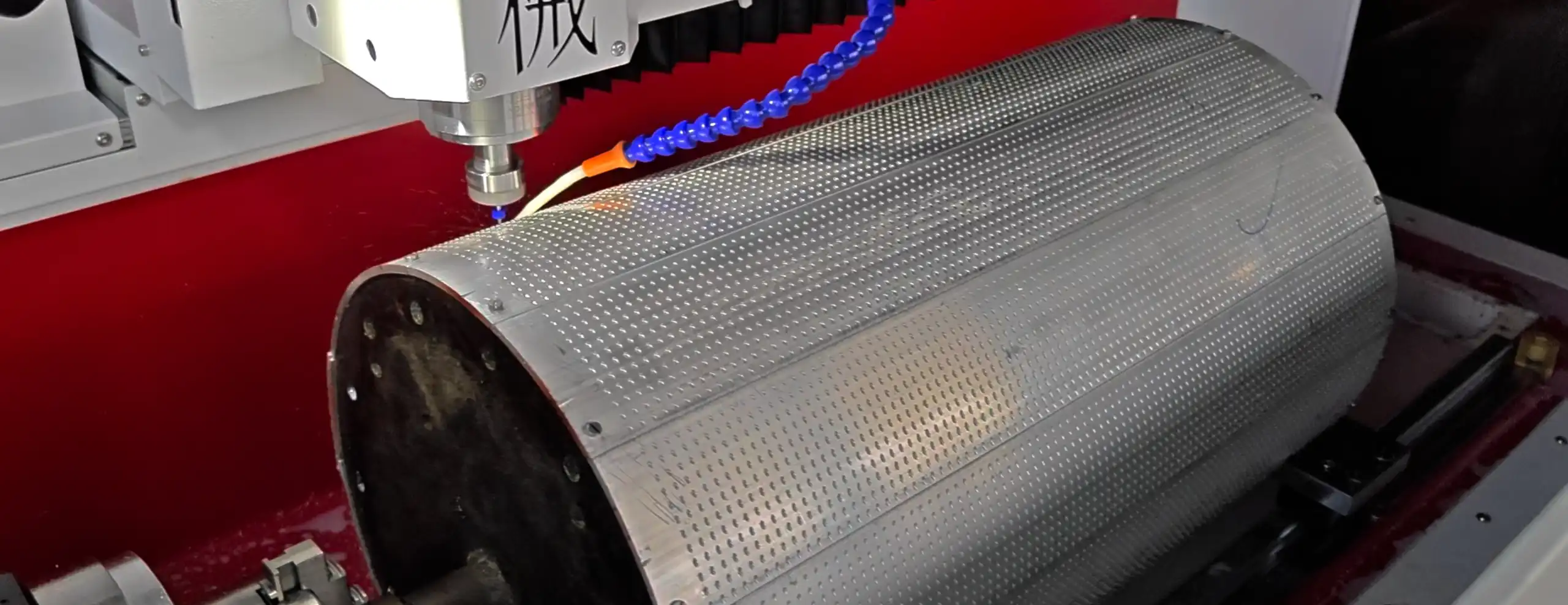

高速烟草针辊弧形针板4轴数控自动化钻孔解决方案
专为高速卷烟机中的弧形分体针板与针辊设计。无背隙谐波第四轴配合自动化固定循环指令，替代传统改装台钻与摇臂钻，大幅减少钻头折断，彻底杜绝漏孔错孔。
弧形针板精密钻孔自动化5步法
兴多米 DNC-1003D(R1) 4轴数控钻孔机如何告别人工划线、克服弧面钻孔打滑钻偏，并在密孔阵列中实现批量高一致性。
快速嵌套与气动装夹
操作员将半成品弧形针板坯料放入与弧面半径匹配的定位底座中，气动压紧机构在几秒内提供均匀压力并刚性锁紧。
程序调取与原点校验
操作员在数控系统中选择对应工件程序并按启动键，机床自动校验零点坐标。
弧面平缓切入与断屑啄钻
主轴提升至预设高速切削转速，专用钻头在圆弧曲面上平稳接触以建立同轴度，随后进入带持续冷却的高速断屑啄钻。
零背隙谐波4轴连续分度
完成一排轴向孔后，零背隙谐波旋转轴将弧形针板精准旋转至下一排的弧度角度，无需人工干预连续加工。
自动完工与一人多机化生产
弧形针板完成钻孔，100%保证孔数无遗漏，孔口干净无毛刺，深度均匀。自动化循环运行无需人工看守，单人可看管多台数控钻机。
在整个加工循环中，高速主轴、数控坐标控制器与谐波旋转轴平稳同步，快速输出可直接植针的弧形针板，服务于高速卷烟机械。
加工模式变革：弧形针辊4轴数控自动化钻孔
合作客户： 斯图尔特针布（STEWART PINNED PRODUCTS LTD）及相关烟草针辊专业生产厂家
加工工件： 高速卷烟机针辊用可替换弧形针板 / 分体针辊（圆柱弧面上密布的微孔阵列）。
传统加工模式（台钻改动+机械定位盘）
传统车间依赖改装的普通台钻和手动分度头。操作员需花费大量非切削时间进行人工划线和打样冲。在倾斜圆弧面钻孔极易导致钻头打滑、加速刀具磨损，甚至钻头折断卡在孔内造成报废。机械式分度常因角度偏差导致孔位打偏，工件整块报废。长时间双手手动进给易导致人员疲劳，引发漏孔、错孔，批量一致性极差。
兴多米一体化解决方案：DNC-1003D(R1) 4轴精密数控钻孔中心
专用兴多米 DNC-1003D(R1) 4轴数控钻孔机，配备零背隙谐波旋转第四轴（360°连续分度）、高精度高速主轴（最高 24,000 RPM）、气动嵌套夹具及自动化啄钻循环程序。
工效对比：传统改装台钻 vs 兴多米 DNC-1003D(R1)
| 评估指标 | 传统改装台钻加工 | 兴多米 DNC-1003D(R1) 4轴数控机床 |
|---|---|---|
| 加工前准备工序 | 人工划线、打样冲定点（准备时间长） | 直接导入数控程序坐标，配合气动快速装夹 |
| 旋转分度精度 | 机械定位销分度；存在累积角度漂移，易报废 | 零背隙谐波第四轴，实现秒级定位精度 |
| 孔距重复定位精度 | 肉眼对准，存在累积人工误差 | ±0.02mm 数控伺服定位一致性 |
| 弧面钻孔稳定性 | 弧面斜向钻入打滑严重，刀具磨损极快 | 优化切削参数与自动化平稳切入啄钻 |
| 断刀与残孔隐患 | 频繁折断专用钻头卡在孔内，致使工件报废 | 可控进给与顺畅排屑，大幅降低断刀率 |
| 孔数校验与防漏 | 肉眼人工数孔，极易漏孔或多打孔 | G代码自动循环控制；零漏孔，100%批量高一致性 |
| 人力依赖与技能要求 | 双手全程手动进给，极度依赖熟练老工人 | 自动化循环；操作门槛低；1人看管多台数控专机 |
| 成品率与生产柔性 | 分度误差导致报废率高；机械工装更改困难 | 成品率大幅提升；数控程序快速切换，试制量产皆宜 |
客户投资回报：产量更高·工序更少·单件成本更低。 通过以兴多米4轴谐波数控自动化机床替代传统台钻，厂家彻底摒弃了人工划线，大幅降低断刀与报废率，消除了卷烟生产线中掉针断针的风险，成功从单人单机的劳动密集型加工升级为一人多机的自动化数控单元生产。
注：数据源自弧形针板及管材钻孔应用在真实生产车间的实测结果。实际切削节拍与刀具寿命取决于工件弧度半径、孔数、孔径及材质规格。
专为高密度微孔弧形针板钻孔打造
普通台钻和传统3轴机床难以胜任圆柱弧面上的密孔阵列加工。DNC-1003D(R1) 专为多面及曲面异形件钻孔研发。
零背隙谐波第四轴
高精度谐波减速机提供角秒级旋转精度和平稳的连续运动，确保每一排针孔严格垂直于弧形曲面。
高速精密主轴
高精度主轴转速高达 24,000 RPM，为小直径硬质合金专用钻头提供最佳切削线速度，加工出干净无毛刺的优质孔。
弧面自动化啄钻循环
内置固化的啄钻切削程序，在倾斜弧面上平稳切入防止钻头打滑，随后转入高速啄钻快速排屑。
气动曲面定位嵌套夹具
与圆弧半径匹配的定位底座结合气动压紧，稳固装夹弧形坯料且无变形，方便不同直径针辊快速换模。
CAD/CAM数字坐标直接调取
所有孔阵列坐标均由数控G代码直接驱动，重复定位精度达 ±0.02mm，彻底淘汰繁琐的人工划线和打样冲。
一人看管多机高产能
单键启动自动化循环，摆脱手动进给的体力消耗，单名操作员可轻松看管多台数控机床协同生产。
常见问题解答 (FAQ)
为烟草机械配件制造厂家解答实用工程、品质与操作疑问。
为什么弧形针板的孔距精度对卷烟质量如此关键？
在高速卷烟机中，针辊负责对烟草纤维进行梳理和定量分梳。若孔距存在误差或孔位偏离圆弧法线方向，钢针装配后就会歪斜或松动，导致梳理不均和卷烟重量波动。高度一致的孔位精度可确保烟丝分梳均匀，保障高速喂料顺畅。
兴多米4轴数控钻孔机如何防止断针掉入烟草中？
钢针松动或折断主要是由于孔距不均导致高速旋转时单针受力不均引发疲劳断裂。兴多米机床通过保证 ±0.02mm 的重复定位精度和严格垂直切入，使梳理载荷均匀分布于每根钢针上，有效避免松动与断针风险。
机床如何解决弧面切入易断刀和堵孔的问题？
在倾斜圆弧面上钻孔极易导致钻尖打滑折断。兴多米的数控系统采用专用的啄钻循环程序，首先以受控的低进给稳妥切入建立同轴度，随后以高速啄钻退刀瞬间带出切屑，防止切削热积聚和堵屑断刀。
DNC-1003D(R1) 是否兼顾研发打样与大批量配件生产？
是的。由于孔位阵列坐标完全由数控程序驱动，更改孔距、排距或孔数只需在系统调取或修改 G 代码程序，即可在研发快速打样与大批量配件生产之间无缝切换。
该设备如何实现“一人看管多机”？
不同于传统台钻需要人工双手全程看管并手动进给打孔，兴多米 DNC-1003D(R1) 在按下启动键后即可自动完成整个钻孔循环。操作员只需装卸工件，便可自由看管旁边的多台数控机床。
DNC-1003D(R1) 4轴高速数控钻孔机 — 技术参数与规格
点击展开完整技术规格参数 (18)
| 设备型号 | DNC-1003D(R1) 4轴数控钻孔机 |
| 加工能力 | 高速微孔钻孔、刚性攻牙、连续旋转分度 |
| 轴行程 (X*Z*A) | X: 1,000 mm, Z: 200 mm, A: 360° 连续旋转 |
| 第四轴旋转机构 | 高精度 360° 连续旋转轴，配备零背隙谐波传动 |
| 主轴转速 | 1,500 – 24,000 RPM (变频无级调速) |
| 主轴锥孔 | ER20 高精度弹簧夹头 (低动态跳动) |
| 主轴电机功率 | 0.55 kW – 3.0 kW 大扭矩伺服主轴 |
| 快移速度 | X: 30–60 m/min, Y: 25 m/min, Z: 25 m/min |
| 钻孔直径范围 | Ø1.0 mm – Ø20.0 mm |
| 攻牙直径范围 | M2 – M14 |
| 旋转装夹范围 | Ø10 mm – Ø200 mm (可针对弧形针板非标定制) |
| 重复定位精度 | ±0.02 mm |
| 换刀系统 | 弹簧夹头快速手动换刀 / 刀柄快换机构 |
| 编程模式 | CAD图纸直接导入 / 电脑编程 / 手动输入 |
| 程序存储容量 | 约 10,000 个程序内存空间 |
| 工作电压 | AC 220V / 50Hz (可根据全球电网定制) |
| 外形尺寸与重量 | 2,200 × 1,500 × 1,700 mm | 约 1,000 kg |
| 安全与质量标准 | CE认证欧盟机械指令，全封闭金属安全防护罩 |
