现代管材加工：方管钻孔攻牙一体化解决方案

1. 行业概述与管件加工痛点

方管（如 Q235、Q345、AISI 1020 和 304 不锈钢）是家具框架、零售展示货架以及商用健身器材中不可或缺的基础结构材料。方管凭借其高抗扭强度和整洁的外观轮廓，在现代模块化设计中发挥着关键作用。

然而，传统的工序分离式加工流程给企业带来了显著的生产瓶颈：

• 工序繁琐割裂： 工件需要在台钻、手动攻牙机和铣床等多台独立设备之间频繁流转，不仅增加了搬运磕碰风险，还容易产生累积定位误差。
• 螺纹深度不足： 薄壁金属管材（壁厚 1.2 mm 至 3.0 mm）在直接钻孔攻牙时，由于壁厚过薄导致有效螺纹咬合圈数不足。传统工艺不得不采用高成本的二次加工，如焊接螺母或拉铆螺母（铆螺母）。
• 尺寸一致性差： 人工定位和手动换刀难以保证精度，经常超出工程公差范围（无法满足 ISO 2768-m 标准要求）。
• 运营成本高昂： 生产高度依赖熟练人工，单件加工工时过长，严重挤压了大批量生产的利润空间。

2. 市场对方管数控钻孔攻牙一体化解决方案的需求

随着工业 4.0 自动化进程的加速，制造企业急需一种能够在一次装夹下，对方管和矩形管件同时进行热熔钻孔、挤压攻牙和轮廓铣削的多功能数控一体化设备。

核心加工技术指标对照表

3. 一体化钻孔攻牙解决方案的技术架构

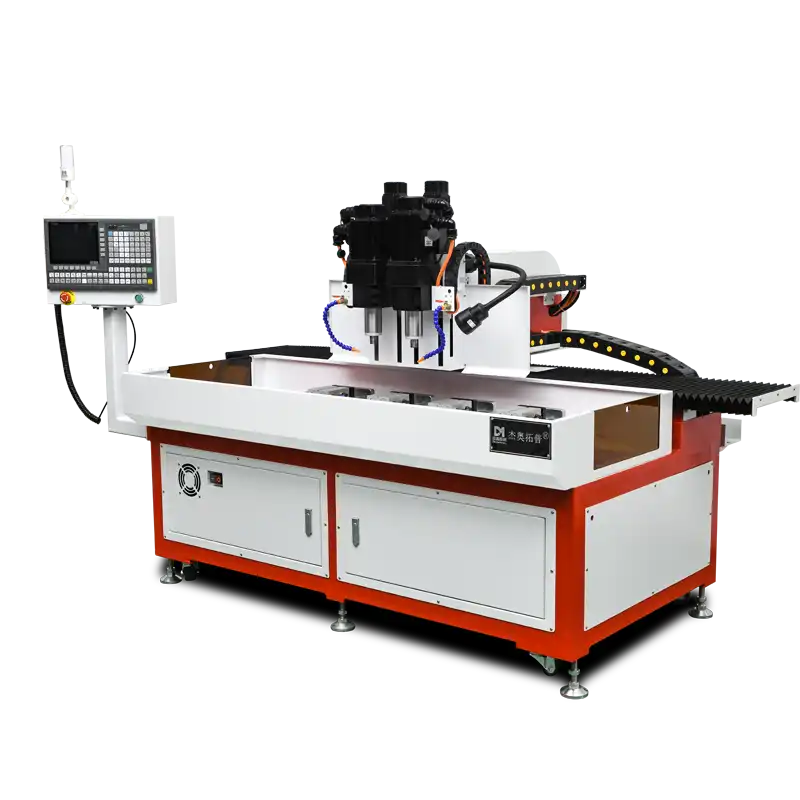

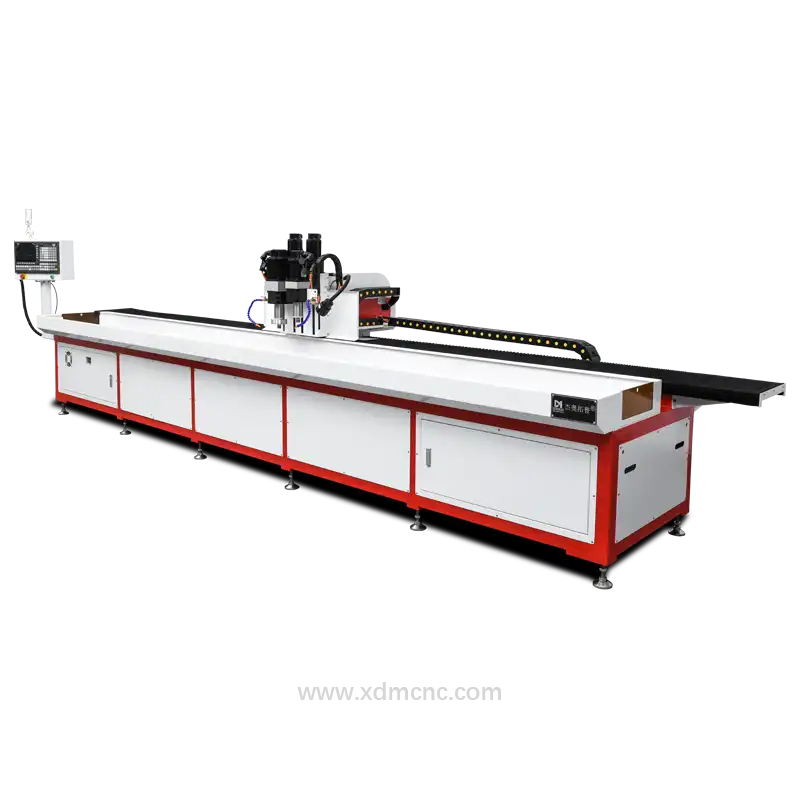

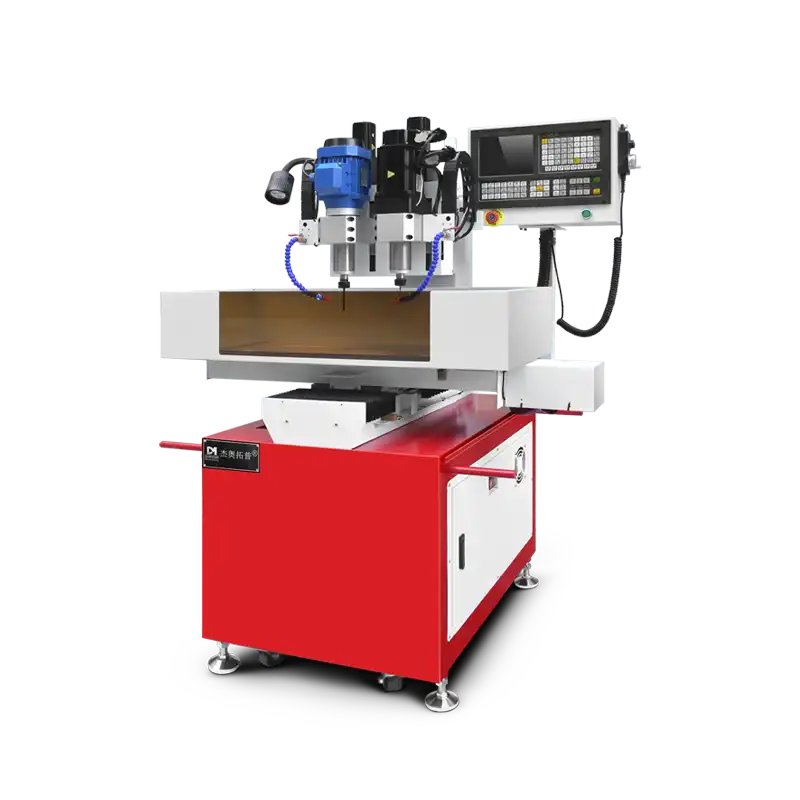

兴多米（DUOMI CNC）方管钻孔攻牙一体化解决方案将摩擦热熔钻孔技术、无屑挤压攻牙工艺与多轴数控定位系统完美结合。

3.1 核心子系统

1. 高速热熔钻孔动力头： 采用硬质合金热熔钻头，在 2,000–4,000 RPM 的高速旋转下与工件摩擦。摩擦产生的高温（约 600°C–700°C）使钢材局部瞬间塑化，钻头穿透的同时将金属向下挤压，形成一个一体化的凸台衬套，使局部壁厚增加高达 300%。
2. 同步无屑挤压攻牙主轴： 采用符合 DIN 13 / ISO 965 标准的挤压丝锥进行无屑冷挤压成形攻丝，加工出的螺纹无切屑且具有加工硬化效应，其抗拉拔强度比传统切削螺纹高出 50% 以上。
3. 自动换刀系统（ATC）与伺服刀库： 实现热熔钻头、专用丝锥及硬质合金铣刀之间 2 秒内的快速换刀，方便进行局部开槽或避空铣削加工。
4. 多轴数控运动控制系统： 配备工业级触摸屏编程界面，支持 G 代码及 CAD/CAM 导入，并具备工件高度自动检测功能，可自动补偿管材壁面弯曲或生产公差。

3.2 一体化加工工艺流程

• 步骤 1： 工件上料并由气动/液压专用工装夹具自动装夹。
• 步骤 2： 高速热熔钻孔，在管材基体上挤压出凸台衬套。
• 步骤 3： 自动换刀系统切换至无屑挤压攻牙主轴。
• 步骤 4： 快速完成无屑挤压攻丝，无铁屑残留。
• 步骤 5： 在同一坐标系下进行可选的铣槽或开孔加工。
• 步骤 6： 夹具松开，工件自动移位或卸料。

4. 核心优势与性能指标

4.1 替代拉铆螺母工艺，大幅提升螺纹强度

通过直接利用管材母材挤压成形凸台衬套，该一体化方案完全省去了二次加工配件（如焊接螺母、拉铆螺母），使紧固件材料成本降至为零。同时，加工出的 M4–M12 螺纹强度极高，能轻松承受商用健身器材等设备的高动态载荷。

4.2 节省厂房空间与人工成本

用一台数控热熔钻攻一体机替代传统的台钻、攻牙机和铣床三台独立设备，可节省高达 60% 的厂房占地面积，并将直接操作人员从 3 人减少至 1 人，大幅节省人工。

5. 典型行业应用案例

5.1 模块化办公家具制造

• 加工材料： 30 × 30 mm 方钢管（壁厚 1.5 mm）。
• 加工效果： 采用热熔钻孔直接挤压出 M6 螺纹，彻底替代了拉铆螺母工艺。单件加工工时缩短了 35%，直接人工成本降低了 42%。

5.2 重型零售展示货架

• 加工材料： 40 × 40 mm Q235 钢型材（高密度多孔连续自动钻孔）。
• 加工效果： 在 2.5 米长的型材上，孔位定位精度达到 ±0.04 mm，因孔位偏差导致的组装不良率从 8.5% 骤降至 0.3%。

5.3 商用健身器材框架

• 加工材料： 50 × 100 mm 矩形钢结构件（壁厚 3.0 mm）。
• 加工效果： 动态抗拉拔力测试证实，螺纹承载力超过 18.5 kN。器材的结构耐用性显著提升，整机投资回收期仅为 14 个月。

6. 经济效益分析与投资回报率（ROI）

7. 现场实施与工艺集成指南

1. 工件准备： 确保方管原材料符合标准外径公差要求（如 EN 10219 / ASTM A500 标准）。
2. 刀具选择： 根据加工材质（低碳钢或不锈钢）选择匹配的硬质合金热熔钻头。
3. 软件配置： 利用系统内置的参数化编程模板，实现不同孔距排布的快速切换。
