对于薄壁板材、管材以及空心结构件，如何加工出高强度的内螺纹一直是金属加工领域的棘手难题。传统的解决方案（如使用拉铆螺母、压铆螺母或焊接螺母）不仅增加了二次装配工序、提高了材料成本，还容易引入螺母滑转、脱落或焊接部位疲劳劣化等失效风险。
热熔钻孔技术（亦称热熔钻攻、流体钻孔或摩擦钻孔）提供了一种高可靠性、一步到位的替代方案。它利用高速摩擦产生的热量，直接在母材上挤压出一体成形的螺纹衬套（凸台）。
图 1：高速热熔钻孔在钢制方管上挤压成形一体式螺纹衬套（凸台）。
热熔钻孔工艺的起源与工作原理
热熔钻孔（Flow Drilling）技术起源于德国，是一种无屑的热力学金属成形工艺，旨在6秒内于薄壁金属型材上加工出高完整性的螺纹衬套。
热熔钻孔背后的热力学物理原理
- 摩擦产热：由整体硬质合金（钨钢 WC-Co）制成的专用锥形热熔钻头在高速主轴（1,500 至 4,000 RPM）驱动下旋转，并在受控的轴向压力下接触金属工件。
- 材料软化：剧烈的摩擦热使局部金属温度迅速升至 600°C–800°C（低于材料熔点），使金属瞬间进入塑性屈服状态。
- 衬套挤压成形：随着钻头向下推进，软化的金属沿轴向向上和向下延伸，形成一个壁厚可达原始板厚3倍的圆柱形衬套（凸台）。
- 无屑挤压攻牙：随后使用无屑挤压丝锥（挤压攻牙）旋入新成形的衬套中，通过金属塑性变形加工出晶粒流线完整、连续的高强度内螺纹，整个过程不产生任何切屑。
图 2：热熔钻孔加工循环演示，展示金属位移与衬套成形过程。
核心工艺参数与技术规格
为确保获得最佳的螺纹啮合深度（符合 ISO/DIN 螺纹标准）并延长钻头寿命，必须严格控制以下数控加工参数：
| 工艺参数 | 技术标准 / 范围 |
|---|---|
| 工件壁厚 | 0.8 mm – 12.0 mm |
| 主轴转速 (RPM) | 1,500 – 4,000 RPM（取决于热熔钻头直径） |
| 局部加工温度 | 600°C – 800°C |
| 单孔循环时间 | 2 – 6 秒/孔 |
| 钻头材质 | 超细晶粒整体硬质合金（钨钢） |
| 挤压衬套长度 | 母材原始壁厚的 2.5 至 3 倍 |
| 攻牙方式 | 无屑冷挤压攻牙（挤压丝锥） |
热熔钻孔（热熔钻攻）技术的主要优势
相比传统的机械紧固件，数控热熔钻攻技术在结构强度、经济效益和制造工艺上具有显著优势：
1. 无屑金属成形，绿色环保
由于该工艺依赖金属的塑性变形而非切削，因此在密封管件或空心构件内部不会产生任何金属切屑或毛刺。这彻底杜绝了液压系统、暖通空调（HVAC）和气动管路内部的切屑残留污染问题。
2. 优化晶粒结构，机械强度更高
金属在经历摩擦高热后在空气中自然冷却，挤压成形区会产生类似于局部正火的热处理效果。金属晶粒流线连续未被切断，从而带来以下性能提升： * 更高的抗拉脱强度：比标准拉铆螺母的抗拉拔力高出多达 50%。 * 卓越的抗扭转力矩：彻底解决了压铆紧固件常见的滑转、脱落失效问题。 * 承载能力强：即使在 1 mm 至 2 mm 的薄壁型材上，也能承受高强度螺栓的紧固拉力。
3. 简化生产流程，大幅降低综合成本
- 消除紧固件库存：无需采购、存储或送料拉铆螺母、压铆件或焊接螺母。
- 加工周期极短：单孔热熔钻孔与攻牙全过程仅需 2 至 6 秒。
- 易于自动化集成：可完美集成至多轴数控热熔钻攻铣一体机中，实现全自动流水线生产。
图 3：针对高速热熔钻孔与攻牙工艺深度优化的多轴数控钻攻铣一体机。
适用材料范围
热熔钻孔工艺广泛适用于各种具有延展性的黑色金属和有色金属，包括：
- 低碳钢与结构钢：S235、S355、AISI 1018、Q235 等
- 不锈钢：AISI 304、AISI 316、AISI 430 等
- 铝合金：6061-T6、6063、5052、7075 等
- 铜、黄铜与青铜：高导电铜合金等
- 钛合金：Grade 2、Grade 5 等
该工艺同样适用于电镀管、镀锌管或预涂层管材，在各类金属框架结构件制造中展现出极高的通用性。
典型行业应用
- 汽车及新能源汽车底盘：电池包托盘框架、防撞梁、座椅滑轨等。
- 健身器材：商用健身器械的重载结构管件连接。
- 暖通空调（HVAC）与流体输送：铜管和黄铜分水器/集水器歧管连接，无需焊接管件。

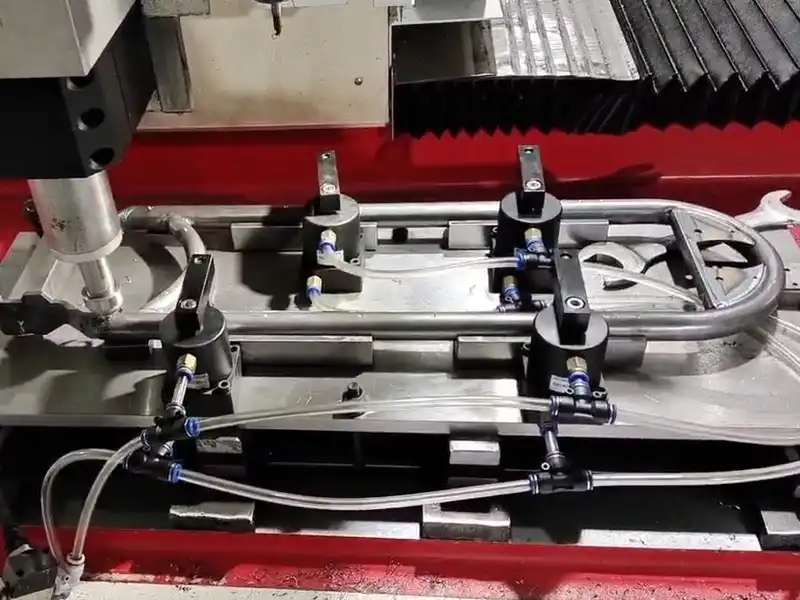

- 摩托车与自行车车架：轻量化铝合金车架配件安装孔。
- 建筑五金：不锈钢扶手、护栏及玻璃幕墙结构件。
