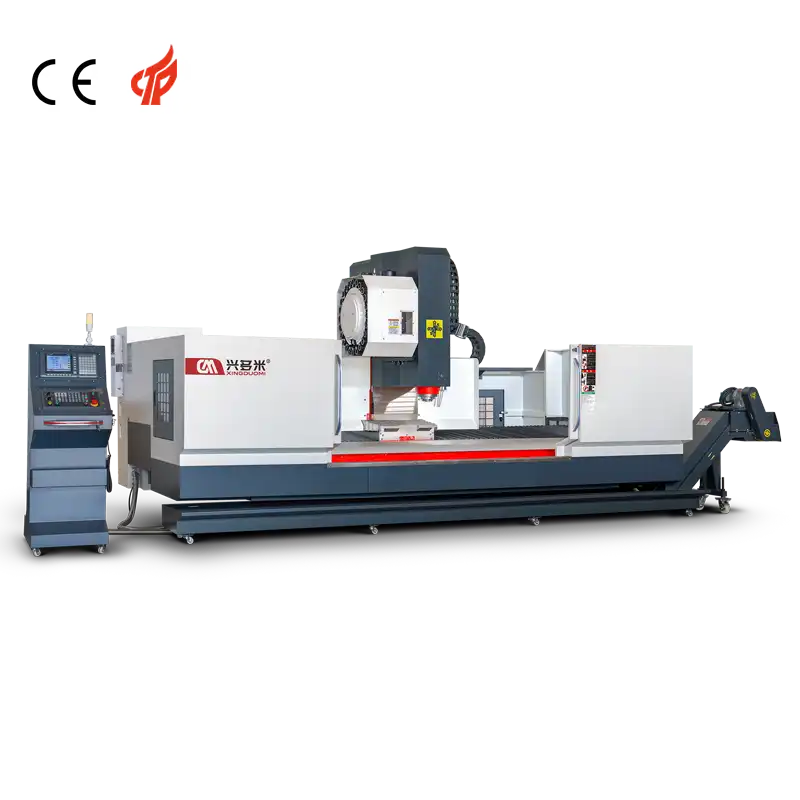

24把伺服刀库工业级数控热熔钻铣攻牙一体机

高性能数控热熔钻铣攻牙一体机

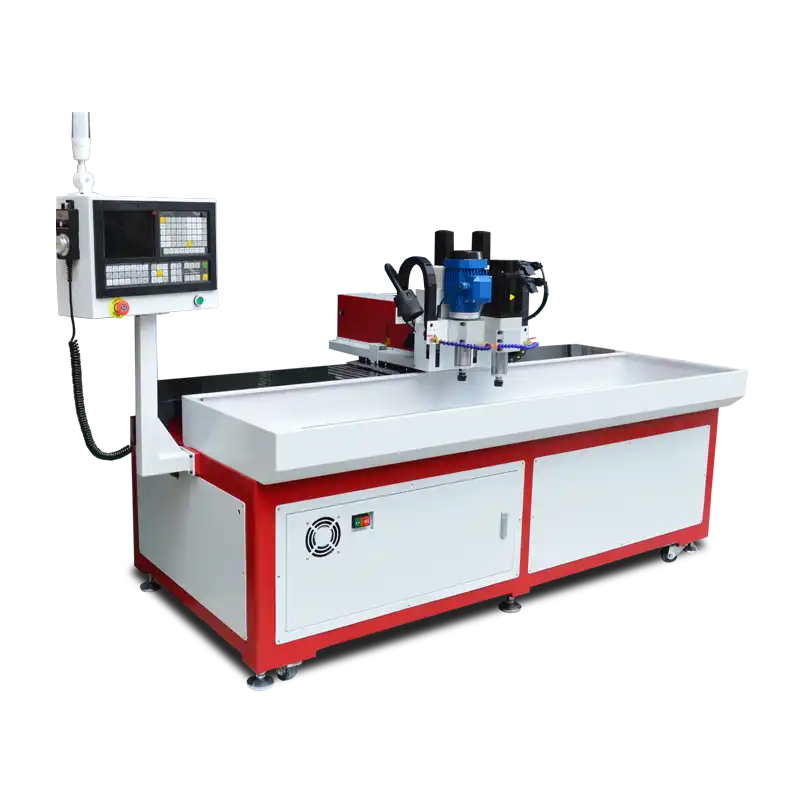

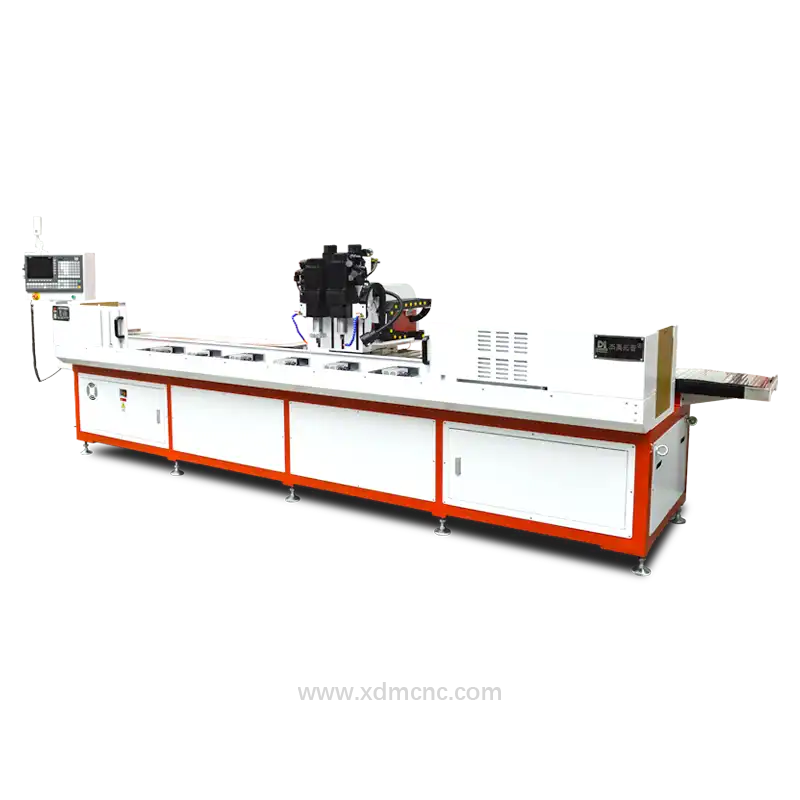

数控热熔钻铣攻牙一体机（型号 DHM-2560N24）将热摩擦钻孔、高精度铣削与刚性攻牙无缝融合于单一自动化生产平台中。该系统专为长尺寸金属型材、方管/矩形管以及圆管钢管加工而设计，打破了传统多台机床分工组作业的局限，大幅缩短单件加工工时并降低人工成本。

设备配备 7.5 kW 高功率主轴，转速最高可达 8,000 RPM，结合 24 把圆盘式自动换刀系统（ATC），可为大批量 B2B 制造提供无间断的多工序复合加工。

核心技术优势与精密加工性能

• 三合一复合加工工艺：在单个连续循环中完成热摩擦钻孔（Flow Drilling）、结构铣削与精密螺纹攻牙（M3至M24加工能力）。
• 24把自动伺服刀库：快速自动换刀有效缩短非切削空行程时间，灵活应对多规格刀具复合加工需求。
• 卓越的定位精度：采用高精度滚珠丝杠与直联伺服驱动系统，定位精度达 ±0.02 mm / 1000 mm，重复定位精度达 ±0.02 mm / 1000 mm。
• 高进给切削速度：支持高达 30–60 m/min（X轴） 的快移速度及 15,000 mm/min 的切削进给率，大幅提升大批量结构件生产产能。
• 重型高刚性床身：搭载 2500 × 600 mm 工作台，承重高达 2 吨，配合 7.0 吨重型机身结构，有效吸收热熔钻孔过程中的强烈震动，确保加工稳定性。

典型应用行业与场景

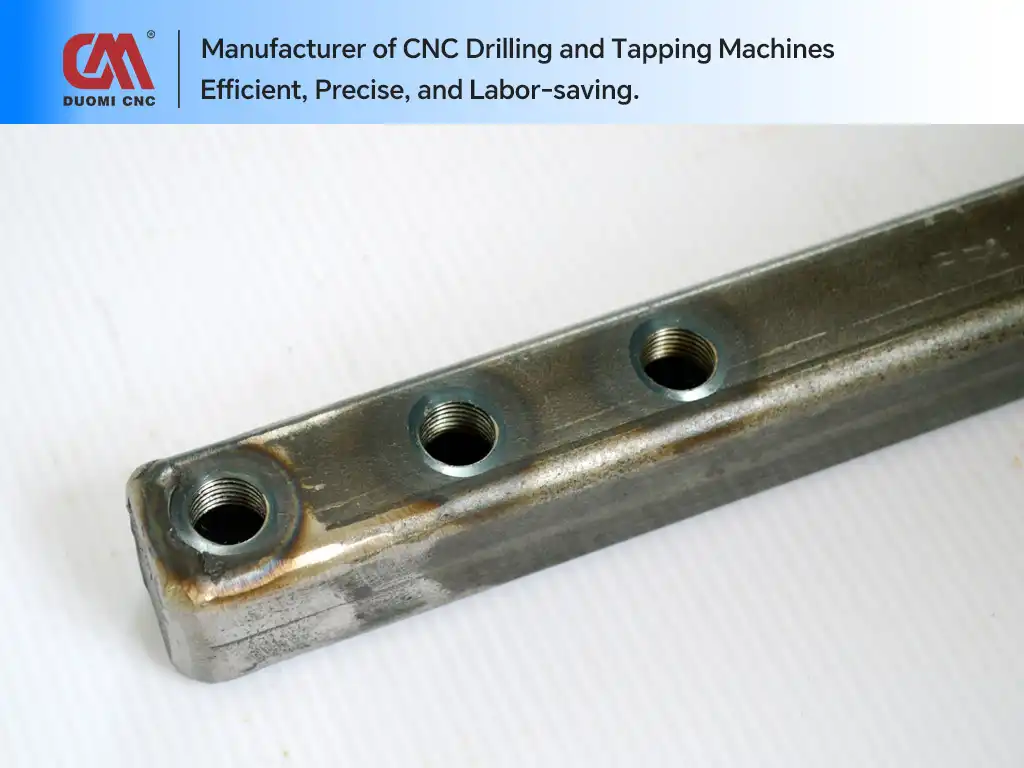

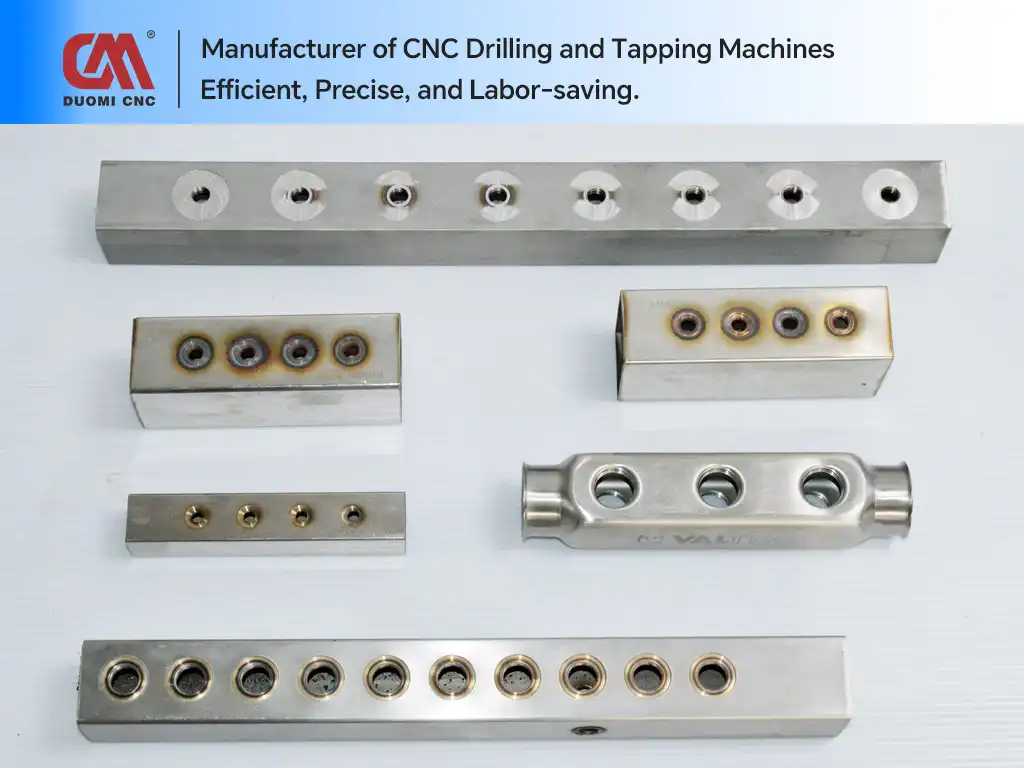

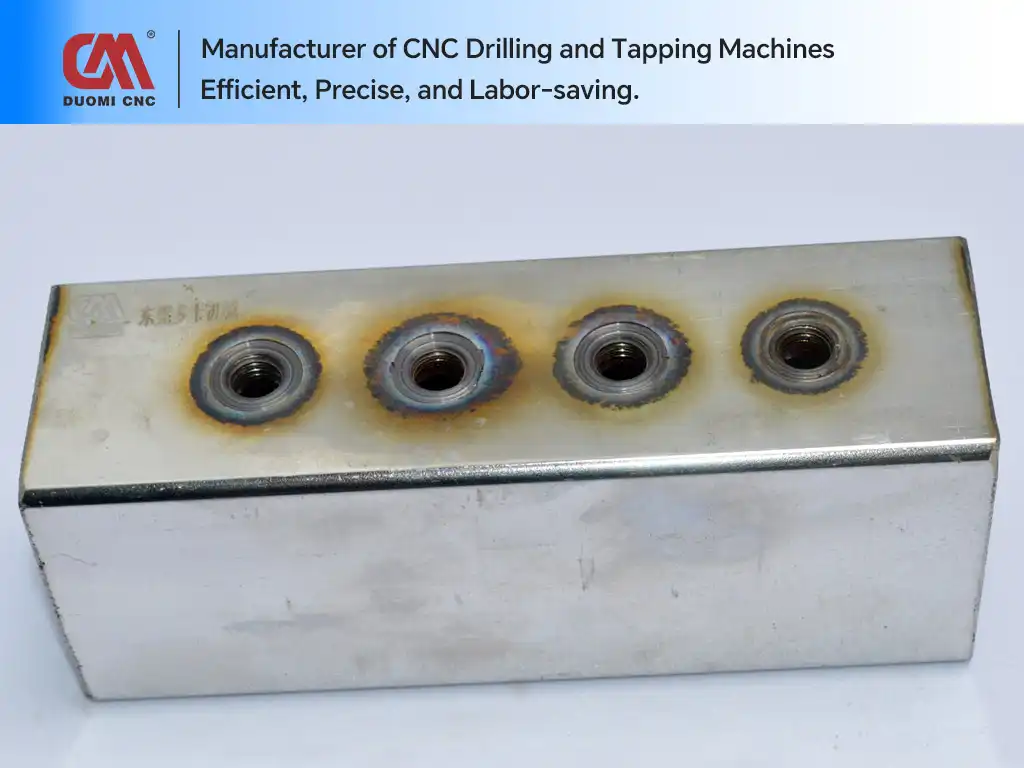

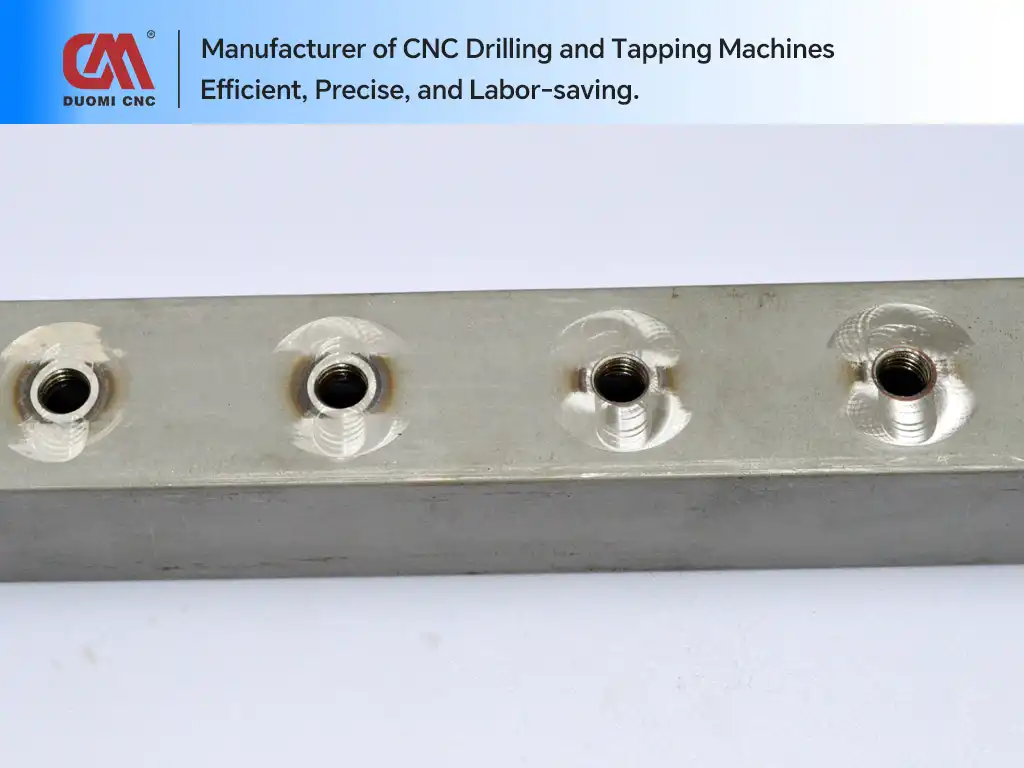

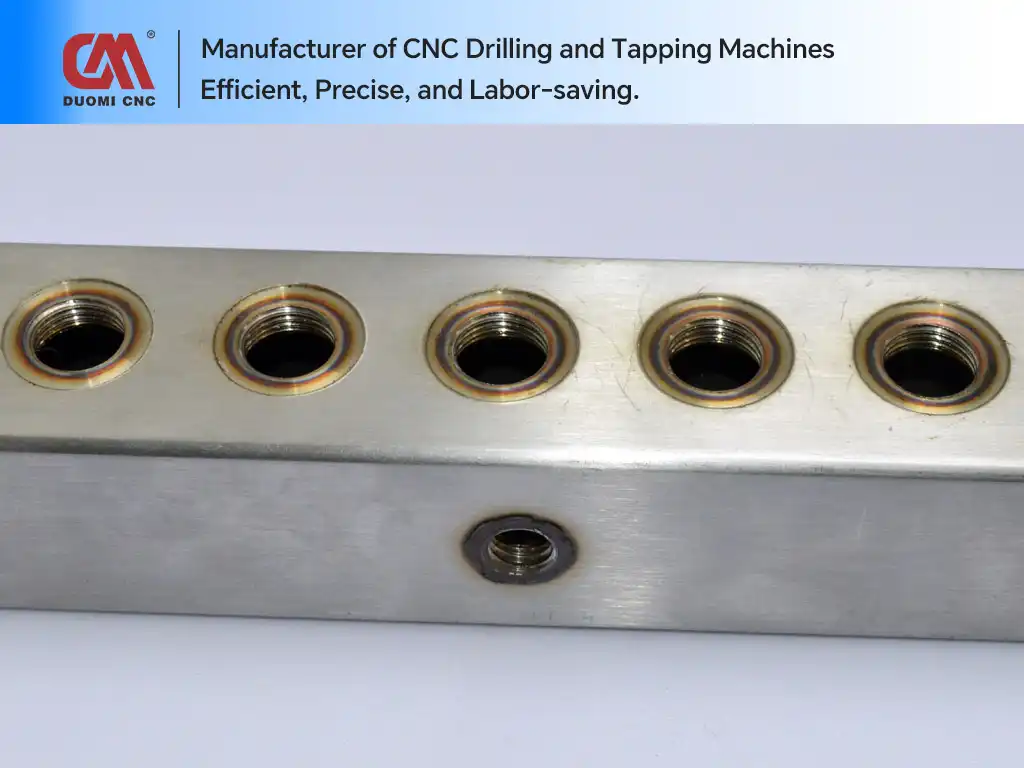

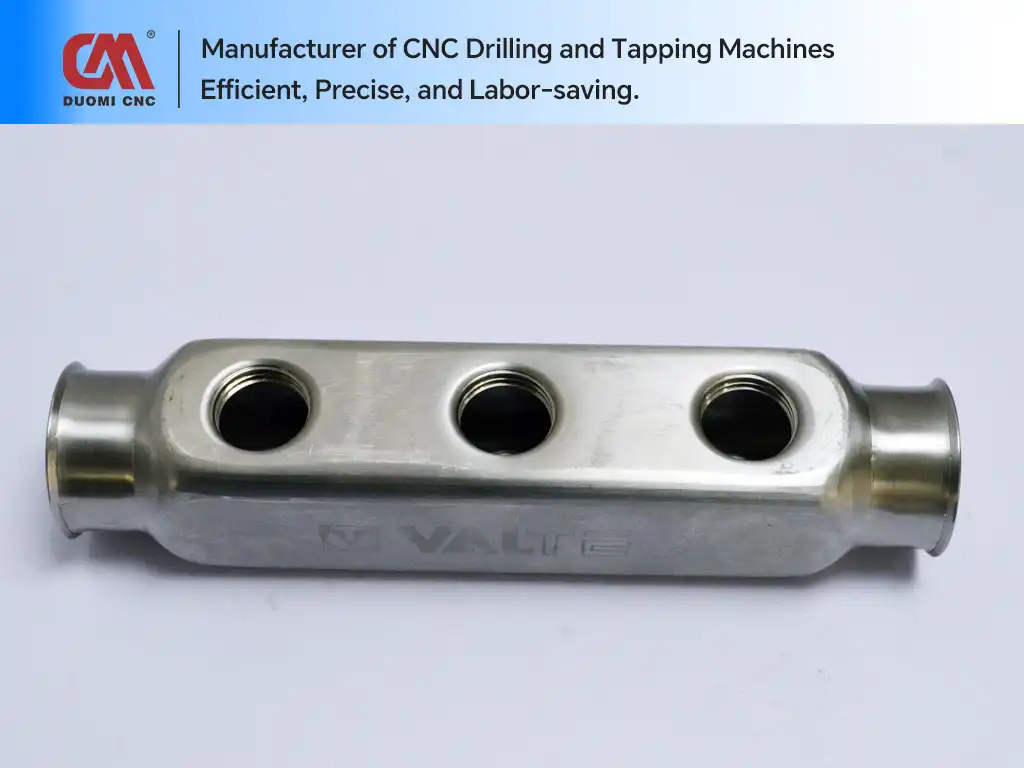

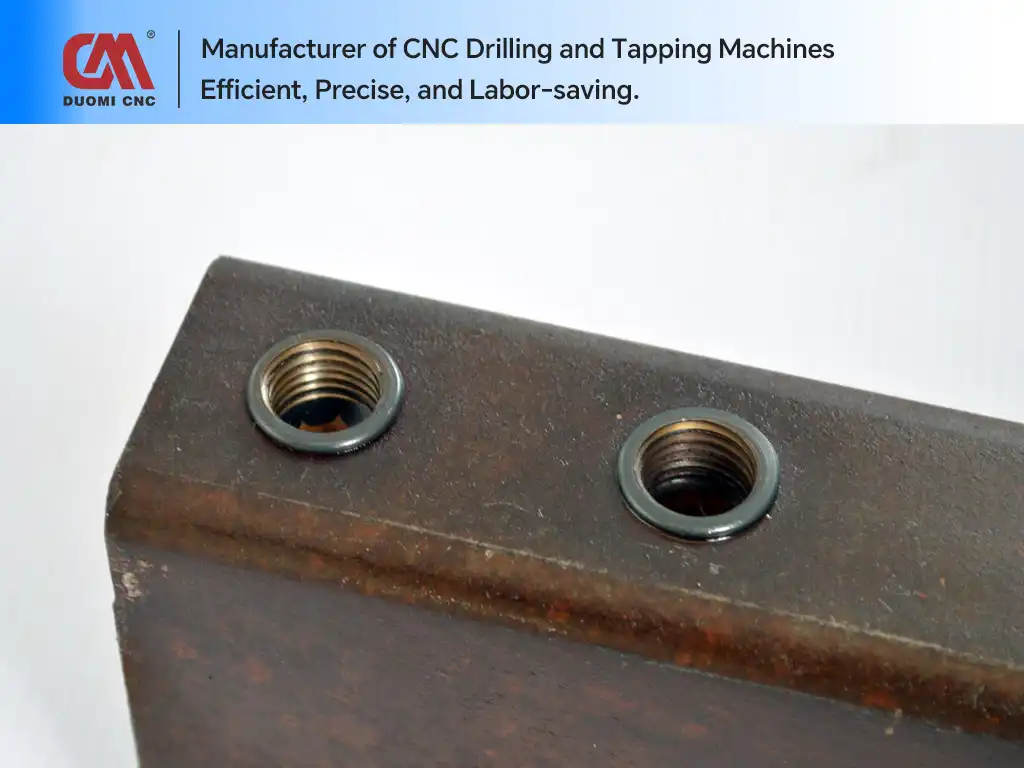

数控热熔钻铣攻牙一体机可在无需拉铆螺母或焊接螺母的前提下，形成高强度的挤压螺纹衬套，在多个工业制造领域发挥重要作用：

• 健身器材与体育用品：力量型训练器械框架、管材主架及组合健身器材的精密钻攻加工。

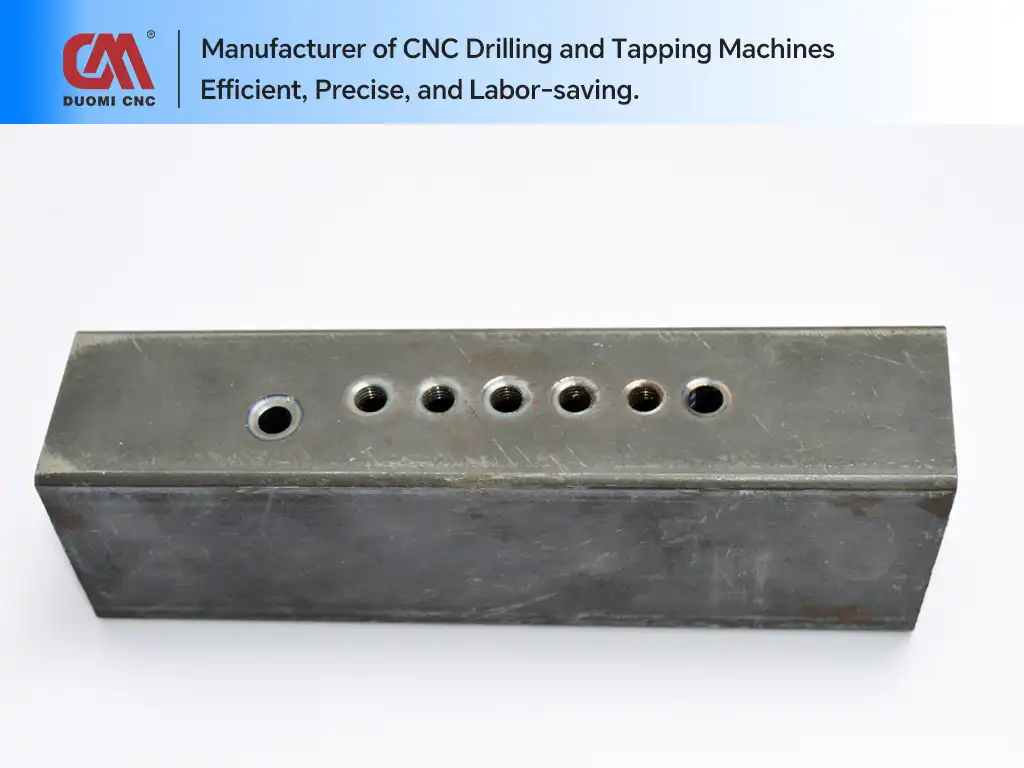

• 仓储货架与展示架：重型方管、矩形管仓储货架的多孔连续自动钻孔与成形攻丝。
• 汽车制造与轨道交通：底盘结构件、摩托车车架及高抗疲劳要求交通运输构件加工。
• 机械制造与结构五金：非标机械框架、五金连接件及厚壁钢型材的高效制孔与攻丝。

制造标准与质量体系

DHM-2560N24 按照国际工业标准研发制造，严格遵循 ISO 9001 质量管理体系指导方针及 CE 安全认证。配备定时定量自动润滑系统以及专用切削液/喷雾冷却系统，确保设备在 24/7 高强度连续生产环境下仍能保持优异的刀具寿命与运行稳定性。
